5
Mise en place
5.3 Installation des panneaux latéraux et du capot avant
de la chaudière
▶ Enfoncer les plaques isolantes [1] latéralement entre les pieds en
fonte.
▶ Faire passer le matelas isolant du panneau latéral droit derrière le
tuyau de raccordement gaz.

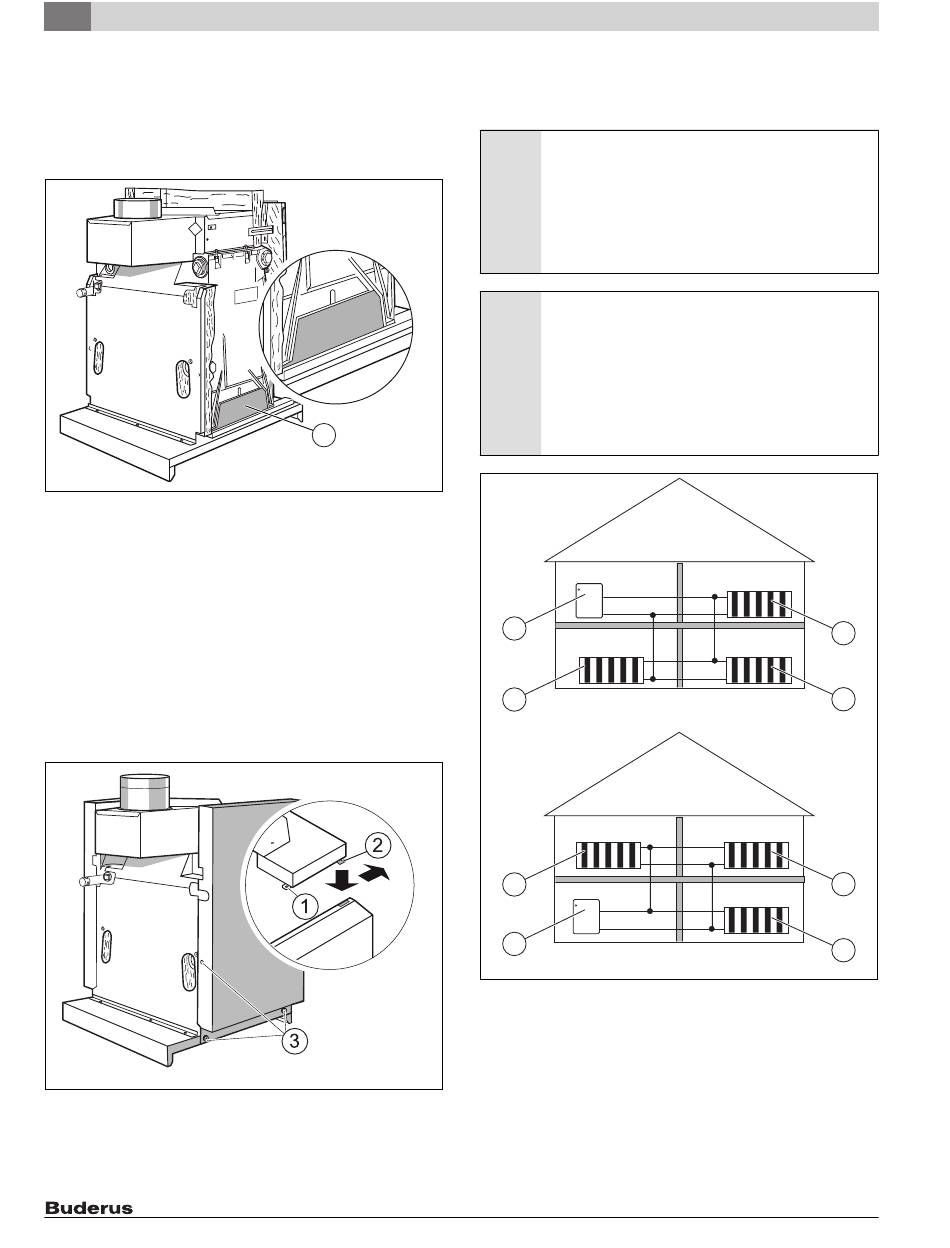

Fig. 8 Plaques isolantes
[1] Plaque isolante
▶ Fixer les deux panneaux latéraux à l'aide de 2 vis à tôle chacun ainsi
que la partie arrière de la chaudière avec une vis à tôle.
▶ Replier l'isolation thermique du panneau intermédiaire sur la partie
avant de la chaudière de manière à ce que le côté tissu soit tourné
vers l'extérieur.
Si les deux crochets latéraux du capot avant de la chaudière ne sont pas
redressés :
▶ les redresser à l'aide d'une pince et les insérer par l'arrière dans les
perforations longitudinales des rebords du panneau latéral.
▶ Fixer les deux languettes arrières du capot avant de la chaudière aux
panneaux latéraux à l'aide de 2 vis à tôle.
Fig. 9 Panneaux latéraux et capot avant de la chaudière
[1] Languette arrière
[2] Crochet latéral
[3] Vis panneau latéral
10
5.4
Ce chapitre décrit le raccordement du circuit de chauffage.
5.4.1
1
6 720 810 547-07.1T
Fig. 10 Sécurité contre le manque d'eau
A
B
6 720 810 547-08.1T
[1]
[2]
Réaliser le raccordement du circuit de chauffage
Consignes générales de sécurité
AVIS : Dégâts sur la chaudière dus à l'humidité !
▶ Protéger contre l'humidité (gouttes, pulvérisation,
pluie) les différentes pièces de la régulation et du
système d'allumage du gaz lors de l'installation, pen-
dant le fonctionnement et lors des travaux d'entre-
tien (par ex. remplacement de pompes,
remplacement de l'appareil de régulation, etc...).
AVIS : Dégâts sur l'installation dus à une surchauffe par
manque d'eau !
▶ Veiller à ce que la chaudière installée au-dessus du
niveau de l'installation de chauffage soit équipée
d'un dispositif de sécurité contre le manque d'eau.
▶ Le dispositif de sécurité contre le manque d'eau doit
être monté lors de l'installation de la chaudière
( fig. 10).
A
1
2
B
2
1
Installation de chauffage avec dispositif de sécurité contre le
manque d'eau
Installation de chauffage sans dispositif de sécurité contre le
manque d'eau
Chaudière
Radiateur
Logano G334X – 6 720 811 238 (2017/02)
2
2
2
2
6 720 806 028-06.1T
