2.2.2
Conditions d'exploitation de la chaudière
Température de chaudière maximale :
Pression de service maximale :
Le système de conduite d'ECS doit satisfaire à toutes les lois et prescrip-
tions en vigueur. Si la chaudière existante est remplacée, le bon état de
la totalité du système de tuyauterie d'eau chaude sanitaire doit être véri-
fié pour garantir un fonctionnement parfait.
2.3
Recommandations pour l'installation et le fonction-
nement
Pour la mise en place et le fonctionnement de l'installation de chauffage,
les directives suivantes doivent être observées et respectées :
• Réglementation locale applicable à la construction concernant les
conditions d'installation.
• Réglementation locale applicable à la construction relative aux instal-
lations d'arrivée et d'évacuation d'air et au raccordement à la chemi-
née.
• Prescriptions concernant le raccordement électrique au réseau d'ali-
mentation.
• Réglementation technique du fournisseur de gaz relative au raccor-
dement du brûleur gaz au réseau public local.
• Prescriptions et normes relatives à l'équipement technique de sécu-
rité des installations de chauffage et d'eau chaude sanitaire.
2.3.1
Autres consignes
• L'installation d'une chaudière doit être déclarée auprès du fournis-
seur de gaz et autorisée.
• La chaudière ne doit fonctionner qu'avec le système air-fumées
(LAS) spécialement conçu et autorisé pour ce modèle de chaudière.
• Le cas échéant, des autorisations spéciales sont éventuellement
nécessaires pour le système d'évacuation des fumées.
2.4
Outils, matériaux et auxiliaires
L'installation et l'entretien de la chaudière doivent être suffisants pour
les outils standard généralement utilisés dans le secteur du chauffage et
des installations de gaz et d'eau, ainsi qu'une clé à fourche métrique et
un jeu de clés à six pans creux.
Les auxiliaires suivants sont également appropriés :
• Tubes nécessaires pour le transport
• Cales en bois
• Brosses de nettoyage et/ou produits de nettoyage chimiques pour le
nettoyage chimique
2.5
Recyclage
▶ Recycler les emballages de la chaudière en respectant l'environne-
ment.
▶ Faire recycler dans des déchetteries agréées les composants qui ont
été remplacés sur l'installation de chauffage, dans le respect de
l'environnement.
Remarques concernant la protection de l'environnement et le recyclage
chap. 8, page 24.
2.6
Description du produit
La chaudière est une chaudière à gaz basse température avec brûleur
gaz atmosphérique.
La chaudière est totalement opérationnelle avec
TM
l'AquaSmart
installé en usine.
Logano G234X – 6 720 811 234 (2018/02)
210 °F (99 °C)
58 psi (4 bar)
Les composants principaux de la chaudière sont ( fig. 1) :
• Module d'allumage et thermostat réglable de la chaudière
• Carénage de chaudière et panneau avant
• Corps de chauffe avec isolation thermique
• Brûleurs
Le module d'allumage et le thermostat réglable de la chaudière
contrôlent et commandent toutes les pièces et tous les composants
électriques de la chaudière.
Le carénage de la chaudière permet d'éviter les pertes de chaleur et sert
d'isolation acoustique.
Le bloc chaudière transmet la chaleur produite par le brûleur à l'eau de
chauffage. L'isolation réduit les pertes d'énergie.
6

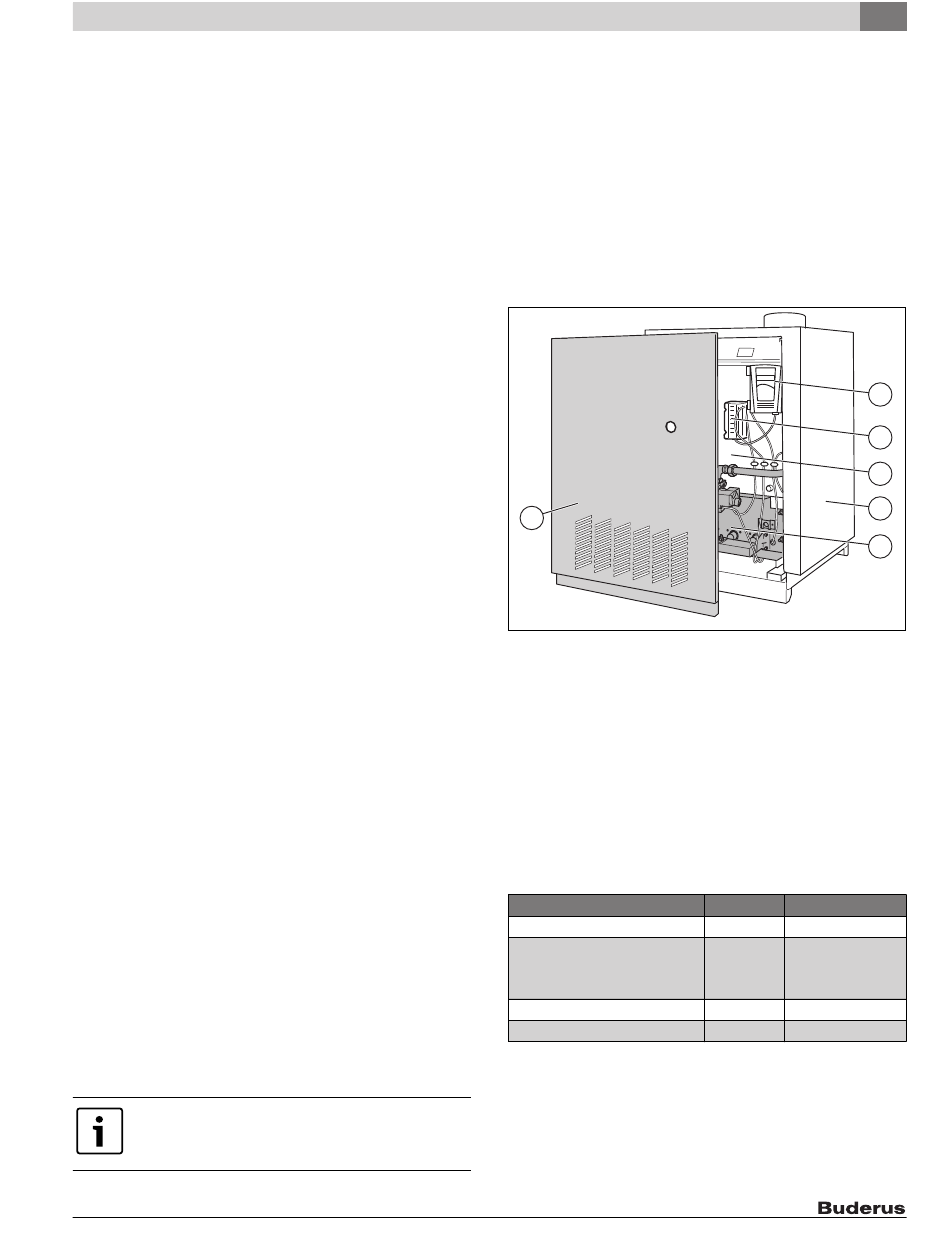

Fig. 1
Composants principaux G234X
TM
[1]
AquaSmart
[2]
Coffret de contrôle du brûleur
[3]
Corps de chauffe avec isolation thermique
[4]
Carénage de chaudière
[5]
Brûleurs
[6]
Panneau avant de la chaudière
2.7
Fourniture
▶ Contrôler le bon état de l'emballage au moment de la livraison.
▶ Vérifier si la livraison est complète.
La chaudière est livrée dans son emballage avec le brûleur gaz et le bloc
gaz, le carénage de la chaudière, ainsi que la documentation technique.
Composant
Chaudière
• Coude 90 ° (¾ " NPT)
• Soupape de sécurité
• Vanne de vidange (¾ ")
Clapet des fumées
Documentation technique
Tab. 2
Fourniture
Les accessoires suivants sont disponibles auprès de Buderus :
• Pompe de chauffage
• Brosse de ramonage
2
Description du produit
1
2
3
4
5
6 720 806 028-01.1T
Unité
Appareils usagés
1
Palette/carton
1
Carton
1
Carton
1
Emballage filmé
5
