2. Монтаждау және Пайдалану

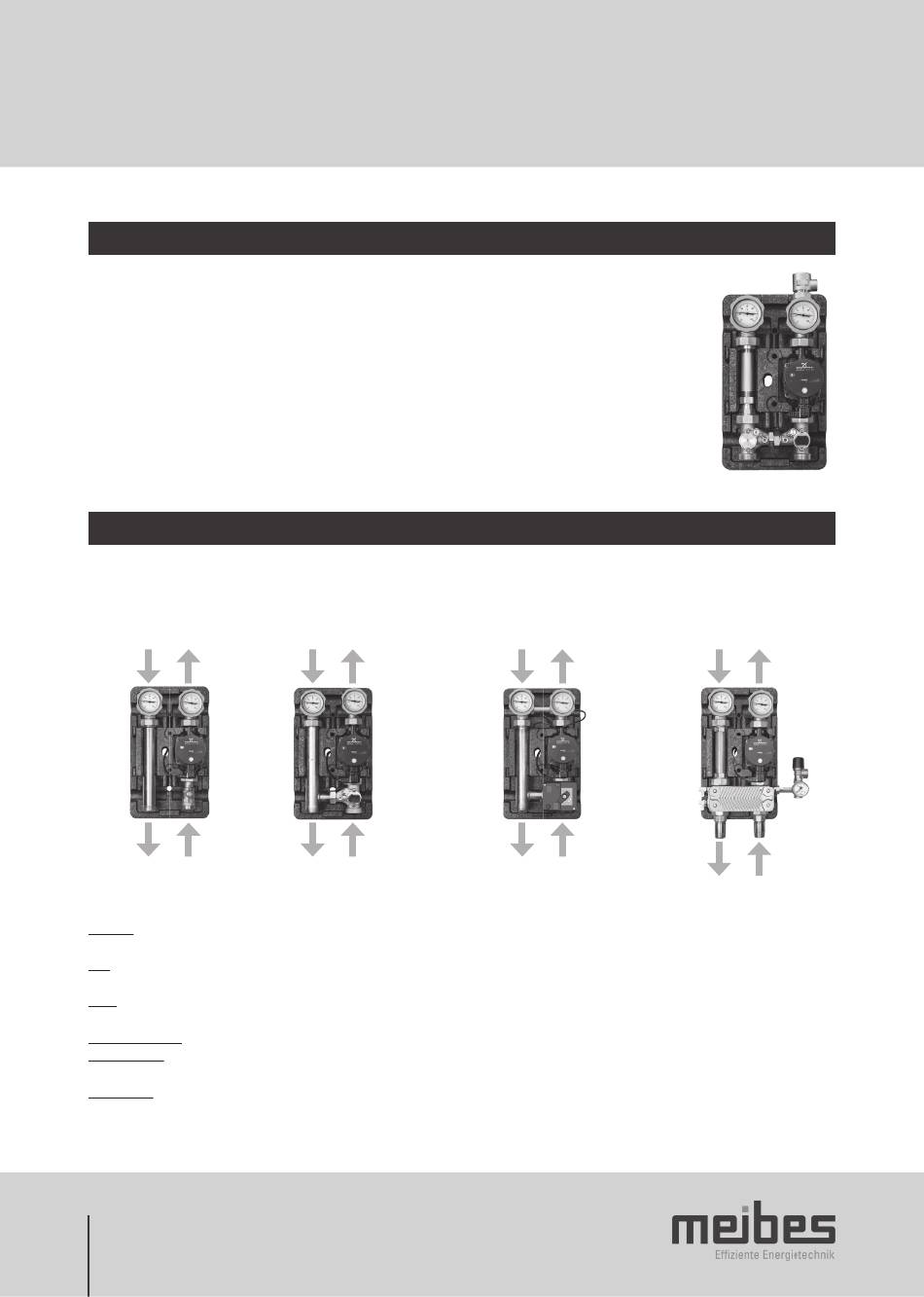

2.1.5 Жылу өлшегішін монтаждау (тек қана UK-Z және MK-Z)
Жеткізілім күйінде 1"x130 мм келте құбыр UK-Z немесе MK-Z кері жолында бар
Назар аударыңыз: өлшегішті монтаждау әрекетін жүйені шайғаннан кейін орындалуы тиіс. 1" өлшегіш пен 130 мм құрылыс
ұзындығы келте құбырдың орнына монтаждалады. 3/4" өлшегіш пен 110 мм құрылыс ұзындығы үшін екі тығыз 1"AG x3/4"IG
азайту құралдары қолжетімді. Бұлар өлшегішке монтаждалады. Азайту құралдары мен ¾" оқшаулағыштары бар өлшегіштің
құрылыс ұзындығы: 90+2*9= 108 мм. Телескоптық бөлікті
арасында монтаждалады. Тікелей батырылатын температура датчигі үшін 1"AG x ½"IG x 1"IG телескоптық бөлік, соның ішінде
ұзартқыш бөлік қолжетімді .Оқшаулағыш қабықтарды қажетінше (мысалы, алынбалы басқару тетіктері жоқ жылу

өлшегіштері үшін) еркін кесіп алыңыз.
2.2 Гидравликалық қосылым
Алдыңғы және кері ағын желілерін төмендегі суреттер немесе қолдану мысалдары бойынша жалғаңыз. 1 ½" сыртқы бұрандасы бар жақ
үлестіргіштерге тікелей монтаждау үшін әзірленген. Үлестіргішсіз аралық бұрандалы қосылымдарды калориферге жалғау үшін пайдаланыңыз. Ішкі
бұрандасы бар жаққа жылыту тізбегі жалғанады.
UK, UK-Z
Нұсқаулар
UK, UK-Z: алдыңғы және кері ағын шарғы жіптерін алмастыруға болады
MK: сол жақ алдыңғы ағынмен нұсқа ретінде де
MK-Z: алдыңғы және кері ағын шарғы жіптерін алмастыруға болады (араластырғыш қондырғыны оң жақтан сол жаққа қарай ауыстыру арқылы)
Тұрақты мәндерді
реттеу жинағы: шар тәрізді шүектер арасындағы құбыр гидравликалық қосылым емес, датчик саңылауы болып табылады.
Бөлгіш жүйе: 1" ішкі бұрандасы және 125 мм арақашықтығы бар қосымша сорап тобына тікелей жалғауға арналған бұрандалы
қосылымы мен қос ниппелі бар төменгі жүйе. MAG қосылым жинағын (сорап тобының жеткізілім жинағына кіреді) және
СК үрлеп шығару құбырын қауіпсіздік тобына монтаждаңыз.
94
. Бұл өлшегішті монтаждау үшін алынады.

тартып шығару арқылы өлшегіш 1" салмалы гайкалардың

MK, MK-Z Тұрақты мәндерді реттеу жинағы



Бөлгіш жүйе
