2. Montáž a Provoz
2.1 Montáž
2.1.1 Obecné pokyny k montáži
• Dostatek prostoru pro montáž, údržbu a servis
• Šroubovací spojky při tlakové zkoušce nebo po prvním rozehřátí případně dotáhněte.
2.1.2 Obecné pokyny k montáži na ochranu čerpadla
Při montáži skupiny čerpadel dbejte také pokynů výrobců čerpadel:
• Hřídel čerpadla montujte jen do vodorovné polohy
• Dejte pozor na minimální tlak na přítoku: např. 0,5 baru při teplotě 95 °C, 1,08 baru při teplotě 110 °C
• Čerpadlo se smí provozovat jen v naplněném a odvzdušněném stavu
• Připojovací skříňku dále neizolujte (musí být zajištěno chlazení elektroniky čerpadla)
2.1.3 Montáž na rozdělovač topného okruhu
Montáž se provádí na šroubovací spojky rozdělovače topného okruhu s plochým těsněním. Rozdělovače tudíž musejí být upevněny tak, aby
unesly hmotnost skupin čerpadel.
(Pozor: Možné jen v případě, že lze zezadu dodatečně nasadit spodní část izolační vany. Dodatečný odstup od stěny zajišťuje kombinace s
naším rozdělovačem topného okruhu.)
1. Ze zadní spodní části izolační vany vyveďte topnou a vratnou větev. Případně využijte další příslušenství
(např. šroubovací spojky, měřiče průtoku tepla).
2. Skupinu čerpadel s plochým těsněním přišroubujte k namontovanému rozdělovači.
3. Zhotovte potrubí k přípojkám.
4. Zezadu nasaďte spodní část izolační vany.
5. Do spodní části vany zaklapněte střední část izolační vany a nasaďte na ni čelní kryt

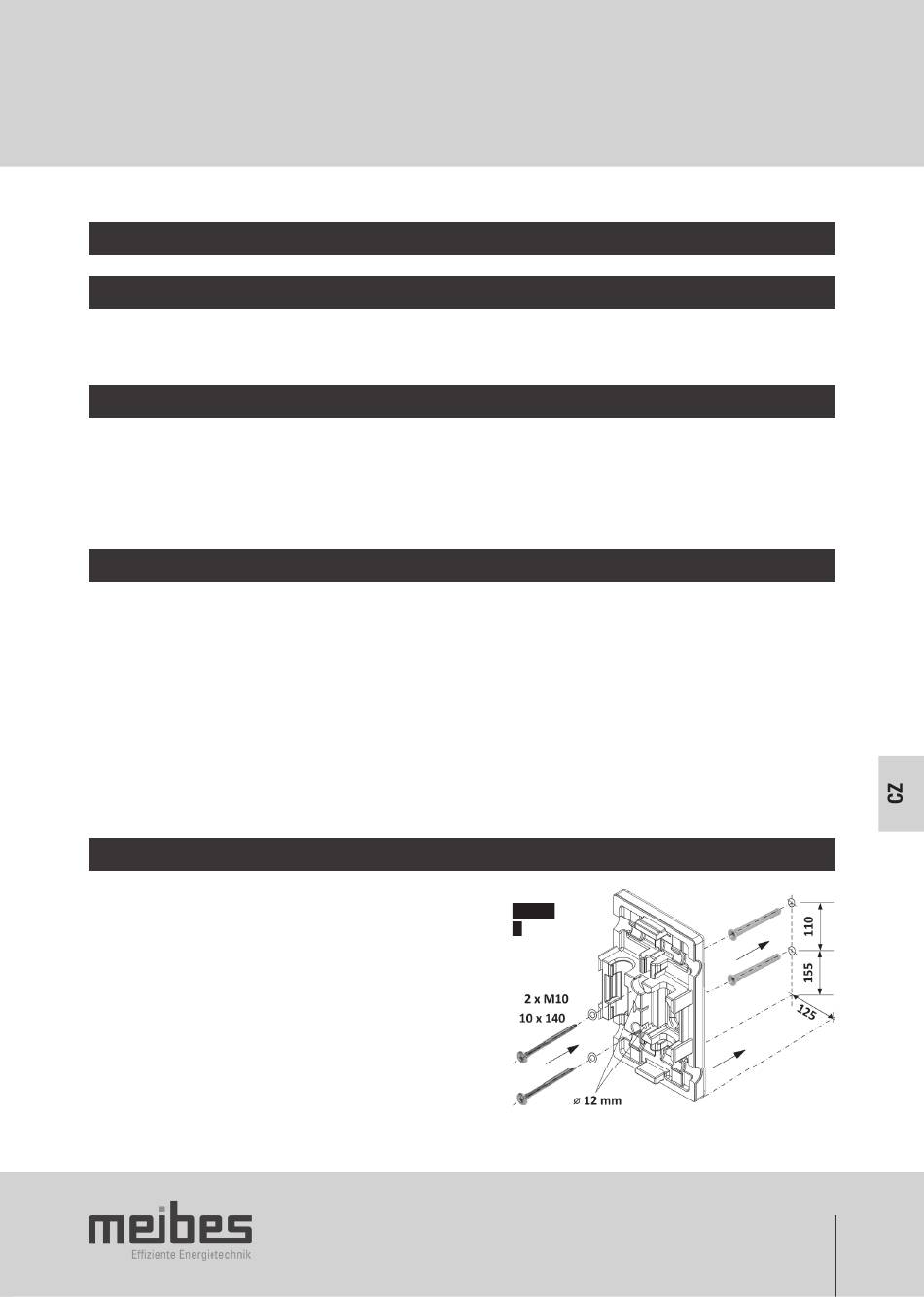

2.1.4 Montáž na stěnu
1. Ze zadní spodní části izolační vany vyveďte topnou a vratnou větev.
Případně využijte další příslušenství (např. šroubovací spojky, měřiče průtoku tepla). Případně využijte další příslušenství (např. šroubovací spojky, měřiče průtoku tepla).
2. Spodní část izolační vany umístěte na stěnu a vyznačte si otvory pro vyvrtání. 2. Spodní část izolační vany umístěte na stěnu a vyznačte si otvory pro vyvrtání.
Alternativně: Otvory pro vyvrtání si označte podle nákresu.
3. Vyvrtejte otvory ø 10 mm a zatlučte do nich hmoždinky.
4. Spodní částí izolační vany protáhněte napájecí kabel čerpadla.
5. Spodní část izolační vany namontujte pomocí šestihranných šroubů a
podložek na stěnu.
6. Do spodní části izolační vany zaklapněte topnou a vratnou větev. Sestavu
případně zajistěte proti pádu.
7. Zhotovte potrubí k přípojkám.
8. Do spodní části vany zaklapněte střední část izolační vany a nasaďte na
ni čelní kryt
