2. Монтаж и эксплуатация
2.4.2 Смеситель

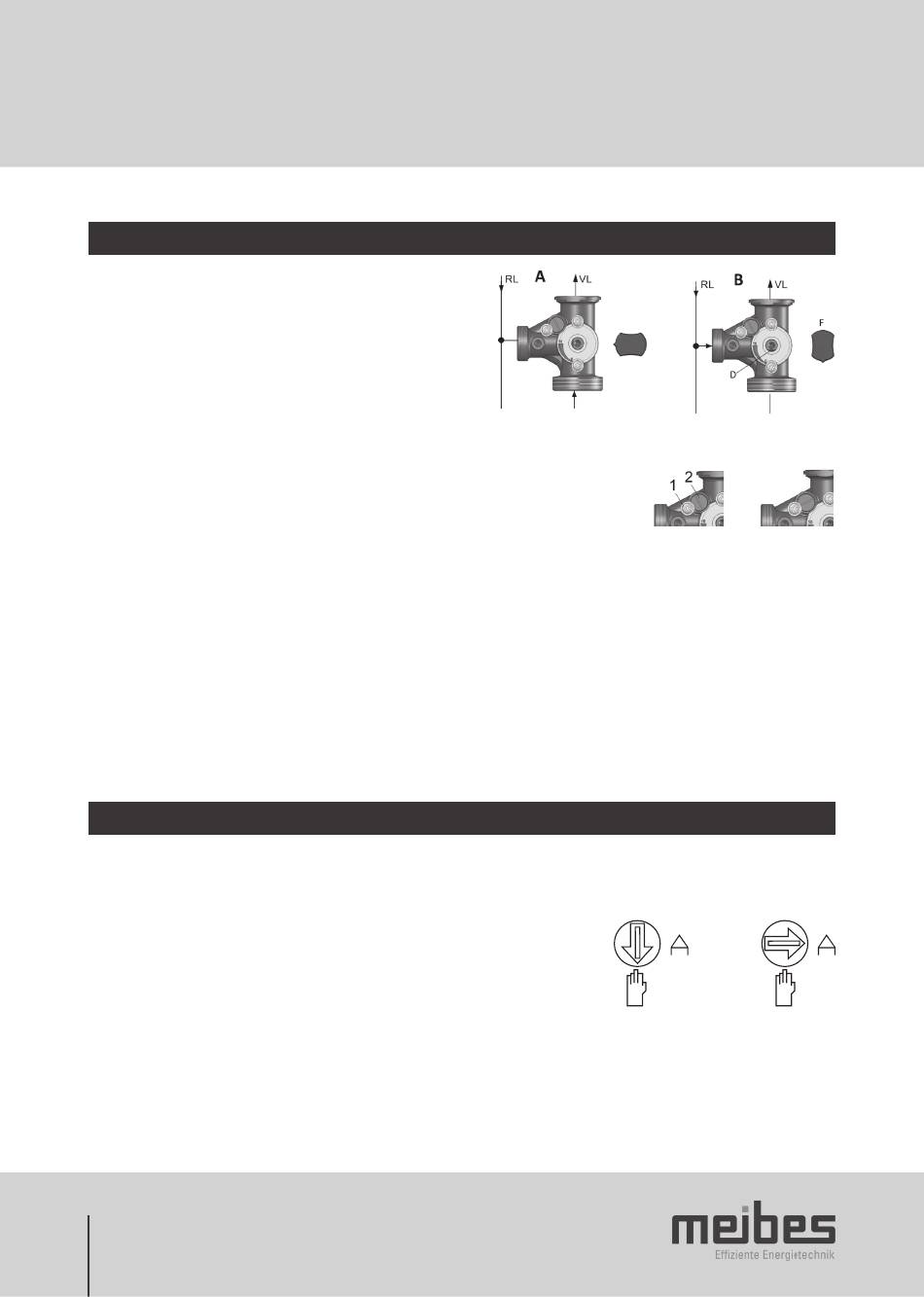

Положение смесителя
A) Смеситель открыт: линия подачи со стороны котла заполнена,
подмешивание со стороны возврата отсутствует
B) Смеситель закрыт: линия подачи заполнена со стороны
возврата, подача со стороны котла отсутствует
D) Фаска на конце вала в этом положении
F) Соответствующее положение ручки
Настройка байпаса
В смеситель интегрирован байпас, который изначально закрыт (см. рис. слева). Байпас можно
открыть под любым углом (рис. справа). Для изменения положения необходимо ослабить
предохранительный винт (1) прим. на 1 мм.
Открытие байпаса имеет смысл, если теплогенератор вырабатывает намного больше тепловой энергии, чем необходимо для
отопительного контура (например, при использовании дровяного котла с системой «теплый пол»). Постоянное подмешивание
холодной возвратной воды понижает температуру подачи в отопительном контуре. Ход смесителя больше, чем требуется, за
счет чего возможна точная регулировка серводвигателя.
1. Система отопления должна находиться в нормальном режиме работы (высокая температура котла (например, 70° C),
насос отопительного контура включен).
2. Откройте байпас на 100%.
3. Смеситель в положении A = подмешивание со стороны возврата отсутствует.
4. Очень медленно закрывайте байпас, пока не будет достигнута максимальная температура подачи в отопительном контуре
(например, для системы «теплый пол» в целях безопасности введено ограничение 40° C).
2.4.3 Монтаж сервопривода
• Поверните смеситель в положение ЗАКР. (фаской к линии подачи котла) и снимите рычаг ручного управления.
• Смеситель справа: поверните сервопривод против часовой стрелки до упора.
• Смеситель слева: поверните сервопривод по часовой стрелке до упора.
• Для поворота смесителя стрелка должна быть переведена в положение режима
ручного управления
• Установка упора против проворачивания / монтажного комплекта на смеситель
• Установите сервопривод вместе с адаптером на вал смесителя. Выровняйте корпус в соответствии с выемкой в переднем
изоляционном кожухе. Зафиксируйте сервопривод с помощью винта через рычаг ручного управления на валу смесителя.
• Перейдите из режима ручного управления (положение A) в режим автоматического управления (положение B).
• Проверьте направление вращения. При запросе на повышение температуры смеситель должен повернуться в положение
ОТКР. (порядок изменения направления вращения см. в разделе «Подключение к электросети»).
72
Байпас в
Байпас в
положении ОТКР.
положении ЗАКР.
