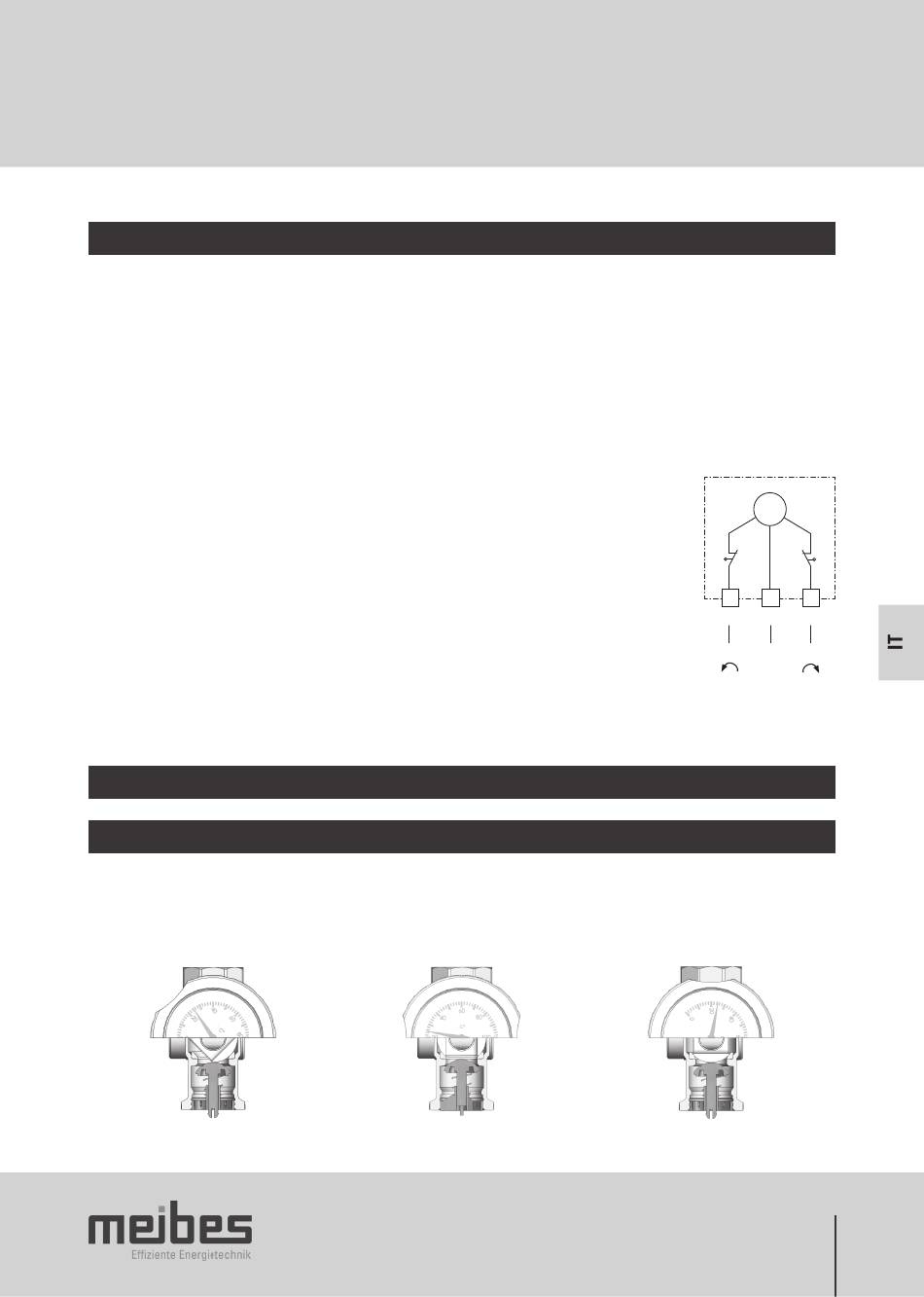

2.3 Allacciamento elettrico

I lavori di allacciamento elettrico devono essere eseguiti esclusivamente da elettricisti qualificati. Devono essere rispettate la direttiva VDE
e le disposizioni dell'ente di erogazione dell'energia elettrica competente.
I. Collegare la pompa di ricircolo all'alimentazione di corrente. Deve essere azionata soltanto in fase al fabbisogno, pertanto il
comando avviene principalmente per mezzo della regolazione della caldaia. Alcune regolazioni consentono una regolazione esterna
della velocità della pompa selezionata.
II. L'attuatore con regolazione della temperatura integrata (set di regolazione della temperatura costante) viene azionato in parallelo
all'alimentazione della pompa (230V, 50Hz) (nessuna modalità standby, nessuna apertura comandata in caso di arresto della pompa,
corrente permanente possibile). Le indicazioni per il collegamento e l'utilizzo sono disponibili nelle "Informazioni tecniche" sull'attuatore
allegate. Controllare il senso di rotazione. Eventualmente apportare le modifiche attraverso il DIP switch, in assenza di corrente.
III. L'attuatore senza regolazione della temperatura integrata viene comandato da un dispositivo di regolazione
esterno. A seconda del filo che riceve l'alimentazione 230V/50Hz, il miscelatore si apre o si chiude.
A marrone B blu C bianco
IV. Un termostato di sicurezza interrompe l'alimentazione di corrente della pompa qualora venga superata la temperatura impostata;
l'alimentazione si riattiva autonomamente quando la temperatura ritorno al di sotto della soglia. A tal fine il termostato di sicurezza
viene collegato in serie con la pompa.

2.4 Messa in funzione

2.4.1 Posizioni valvole a sfera / valvole di non ritorno (freni gravitazionali)

In alcune valvole a sfera sono integrati valvole di non ritorno (RV) / freni gravitazionali (SB). Sono indicati a parte. Spostando la manopola di
ca. 45° è possibile l'apertura manuale della valvola di non ritorno.
45° (lavaggio, svuotamento): valvola a
sfera aperta, valvola di non ritorno aperta
0° (funzionamento normale): valvola a
sfera aperta, valvola di non ritorno chiusa
M
~
1 2
A B
L1 N
90° (assistenza): valvola a sfera chiusa,
valvola di non ritorno aperta
3
C
L1
