2. Montaje y Funcionamiento
2.4.2 Válvula mezcladora

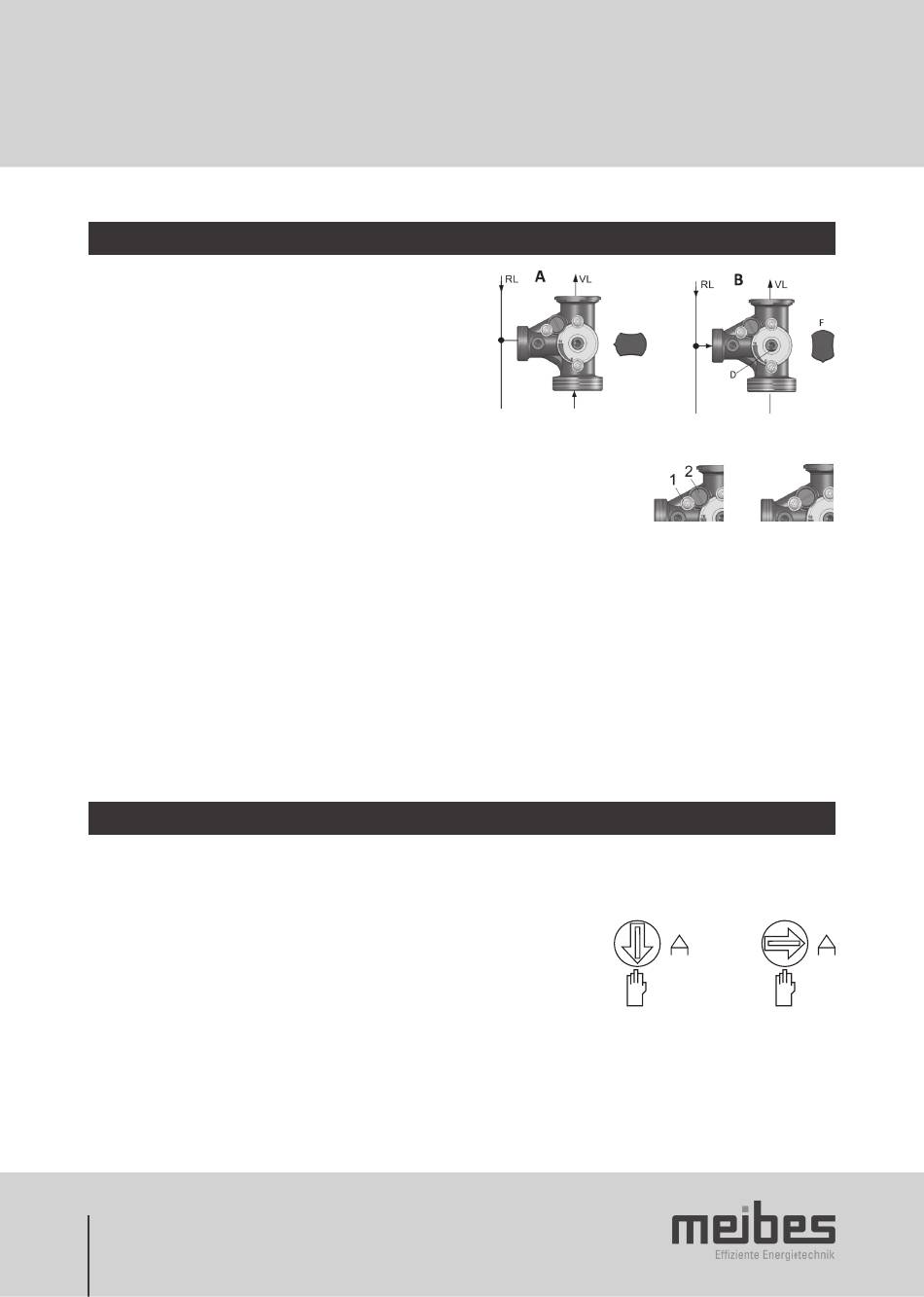

Posición de la válvula mezcladora
A) Válvula mezcladora "abierta", flujo completo en el lado de la caldera,
no hay mezcla en el lado de retorno
B) Válvula mezcladora "cerrada", flujo completo en el lado de retorno,
no hay flujo en el lado de la caldera
D) Aplanamiento en el extremo del eje en esta posición
F) Posición correspondiente del mango
Ajuste del bypass
La válvula mezcladora tiene integrado un bypass que en el estado de suministro está cerrado (figura
de la izquierda). El bypass se puede abrir de manera progresiva (figura de la derecha). Para modificar
el ajuste predeterminado, es necesario aflojar el tornillo de seguridad (1) aprox. 1 mm.
Abrir el bypass es útil cuando el nivel de temperatura ofrecido por el generador de calor es siempre mucho más alto que la tempera-
tura necesaria en el circuito de calefacción (por ej., caldera de madera en combinación con calefacción de suelo radiante). La mezcla
permanente de agua de retorno fría reduce la temperatura de impulsión en el circuito de calefacción. El recorrido de regulación de la
válvula mezcladora es mayor, de manera que el servomotor puede realizar una regulación más precisa.
1. La instalación de calefacción debe estar en el modo de funcionamiento normal (temperatura de la caldera elevada (por ej. 70 °C),
bomba de circuito de calefacción en marcha).
2. Abra el bypass al 100 %.
3. Válvula mezcladora en la posición A) = no hay mezcla en el lado de retorno.
4. Cierre el bypass muy despacio hasta que en el circuito de calefacción se alcance la impulsión máxima
(por ej., 40 °C = límite de seguridad para calefacción por suelo radiante).

2.4.3 Montaje del actuador

• Gire la válvula mezcladora para situarla en la posición de cierre (parte aplanada mirando al ramal de alimentación de la caldera)
y retire la palanca manual.
• Válvula mezcladora derecha: gire el actuador en sentido antihorario hasta llegar al tope.
• Válvula mezcladora izquierda: gire el actuador en sentido horario hasta llegar al tope.
• Para girar la válvula mezcladora, la flecha debe señalar el modo manual.
• Montar el dispositivo antitorsión / juego de montaje
• Coloque el actuador, junto con el adaptador, sobre el eje de la válvula mezcladora. Orientación de la carcasa según la cavidad de la
envoltura aislante frontal. Fije el actuador con el tornillo mediante la palanca manual que hay en el eje de la válvula mezcladora.
• Cambie de modo manual (posición A) a modo automático (posición B).
• Comprobación del sentido de giro: si se demanda calor, la válvula mezcladora debe girar a la posición ABIERTO (cambio del sentido de
giro: ver "Conexión eléctrica").
32
Bypass en Bypass en
posición CERRADA posición ABIERTA
