2. Montage et Fonctionnement

2.1 Montage

2.1.1 Instructions générales de montage
• Espace suffisant pour le montage, l'entretien et le service
• Resserrer les écrous le cas échéant lors du test de pression ou après le premier chauffage
2.1.2 Instructions générales de montage pour protéger la pompe
Lors du montage du groupe de pompe, respectez également les instructions du fabricant de la pompe:
• Montez l'arbre de la pompe uniquement à l'horizontal
• Respectez les pressions d'entrée maximales: p. ex. 0,5 bar à 95 °C. P. ex. 1,08 bars à 110°C
• Fonctionnement de la pompe uniquement à l'état rempli et purgé d'air
• Caisson de raccordement sans isolation supplémentaire (refroidissement nécessaire du système électronique)

2.1.3 Montage sur distributeur de circuit de chauffage

Le montage s'effectue sur les écrous à joint plat du distributeur de circuit de chauffage. En conséquence, les distributeurs doivent être
fixés de façon à ce qu'ils supportent le poids des groupes de pompe.
(Attention: possible uniquement si la sous-coque isolante pourra ensuite être enfichée par l'arrière. La combinaison avec notre distributeur
de circuit de chauffage offre un espace suffisant par rapport au mur)
1. Sortir la colonne de départ et de retour de la sous-coque isolante arrière
– compléter le cas échéant avec d'autres accessoires (p. ex. écrous, compteur calorimétrique)
2. Visser le groupe de pompe à joints plats au distributeur monté.
3. Raccorder la tuyauterie.
4. Enficher la sous-coque isolante par l'arrière
5. Encliqueter la coque médiane isolante dans la sous-coque et poser le cache frontal

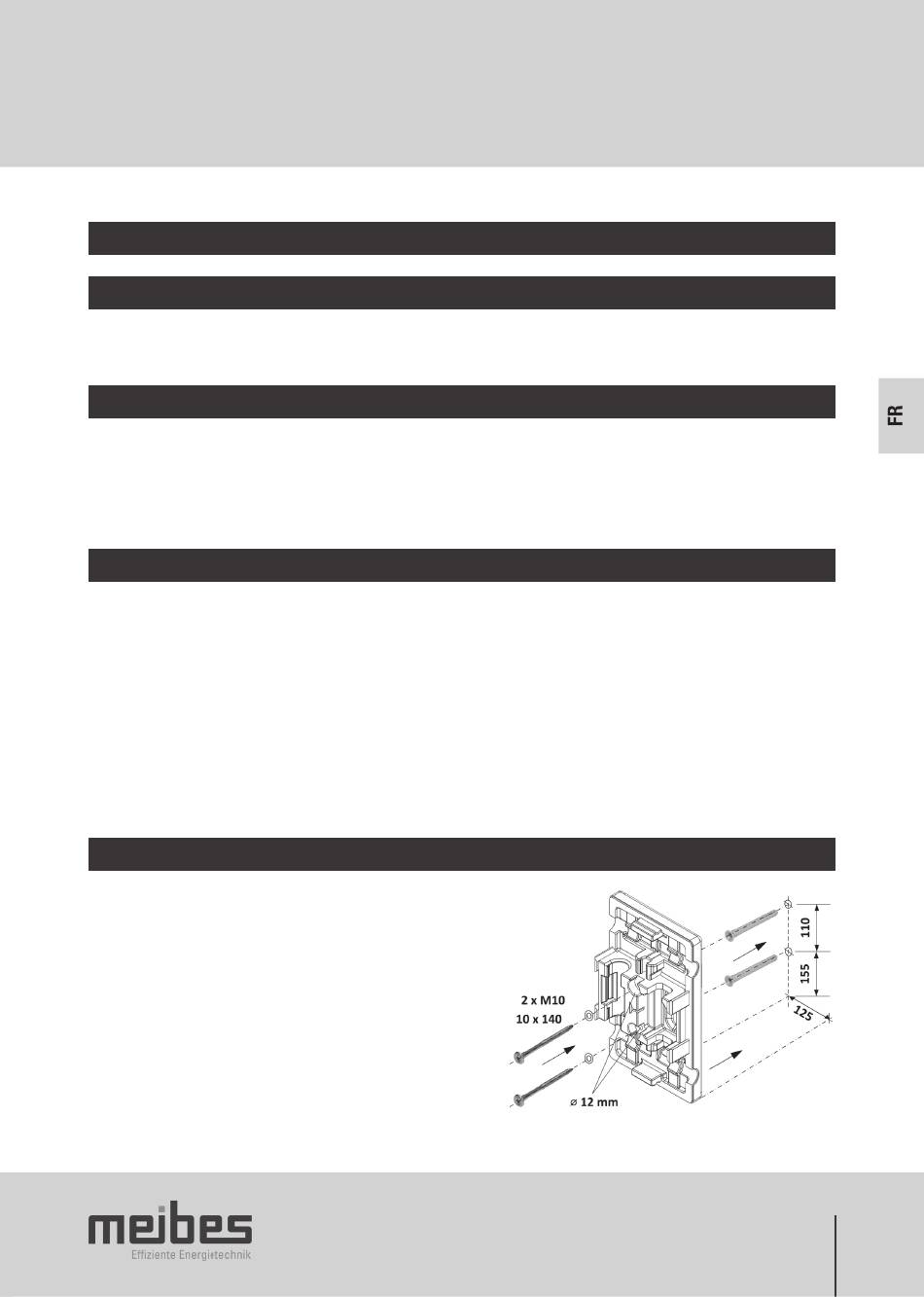

2.1.4 Montage mural

1. Sortir la colonne de départ et de retour de la sous-coque isolante arrière –
compléter le cas échéant avec d'autres accessoires (p. ex. écrous, compteur
calorimétrique)
2. Positionner la sous-coque isolante au mur et marquer les trous de
perçage. Alternative: marquer les trous de perçage suivant le dessin.
3. Percer les trous ø10mm et fixer les chevilles.
4. Faire passer le câble d'alimentation de la pompe dans la
sous-coque isolante.
5. Monter la sous-coque isolante au mur à l'aide de vis hexagonales et
de rondelles intermédiaires.
6. Encliqueter la colonne de départ et de retour dans la sous-coque isolante.
Les empêcher de tomber le cas échéant.
7. Raccorder la tuyauterie.
8. Encliqueter la coque médiane isolante dans la sous-coque et poser le cache frontal
