3.4

Raccordements

3.4.1 Généralités
Le raccordement du coffret de commande A2--A6 Process Controller (PEH) doit
S
être effectué par un technicien autorisé.
Pour le raccordement de la tête de soudage A6 GMD, voir le manuel
S
d'instructions 0443 403 xxx.
Pour le raccordement de la tête de soudage A6 PAK, voir le manuel
S
d'instructions 0443 405 xxx.

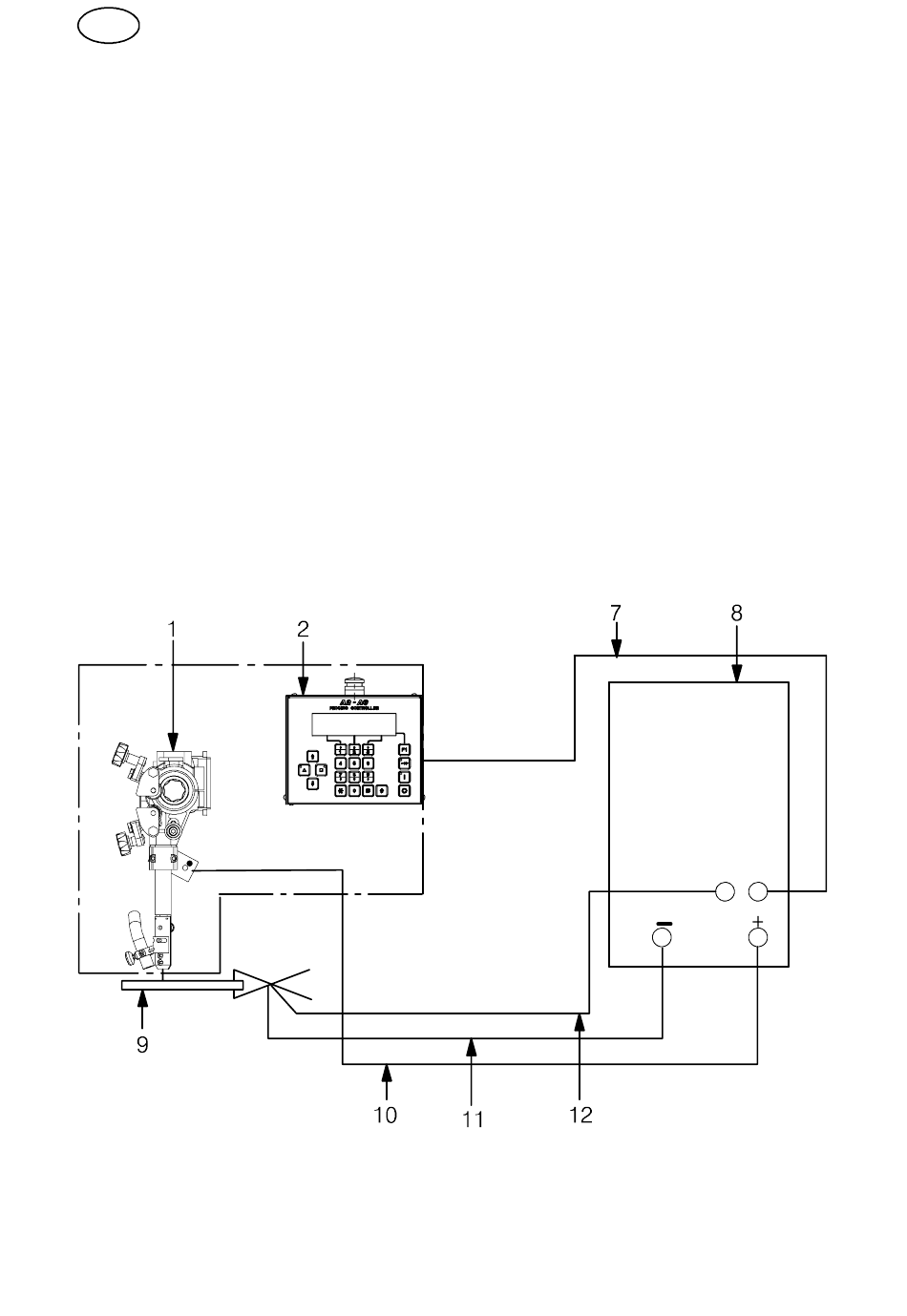

3.4.2 La machine automatique de soudage A6 TF (Soudage à l'arc sous flux)
1. Raccorder le câble de commande (7) entre la source de courant (8) et le coffret
de commande A2--A6 Process Controller (2).
2. Raccorder le câble de pièce (11) entre la source de courant (8) et la pièce à
souder (9).
3. Raccorder le câble de soudage (10) entre la source de courant (8) et la machine
automatique de soudage (1).
4. Raccorder le câble de mesure (12) entre la source de courant de soudage (8) et
la pièce à souder (9).
