ESAB A6 Mastertrac Tandem Manuel D'instructions
Masquer les pouces
Voir aussi pour A6 Mastertrac Tandem:
- Manuel d'instructions (78 pages) ,
- Manuel d'instructions (32 pages) ,
- Manuel d'instructions (36 pages)
Manuels Connexes pour ESAB A6 Mastertrac Tandem
Sommaire des Matières pour ESAB A6 Mastertrac Tandem

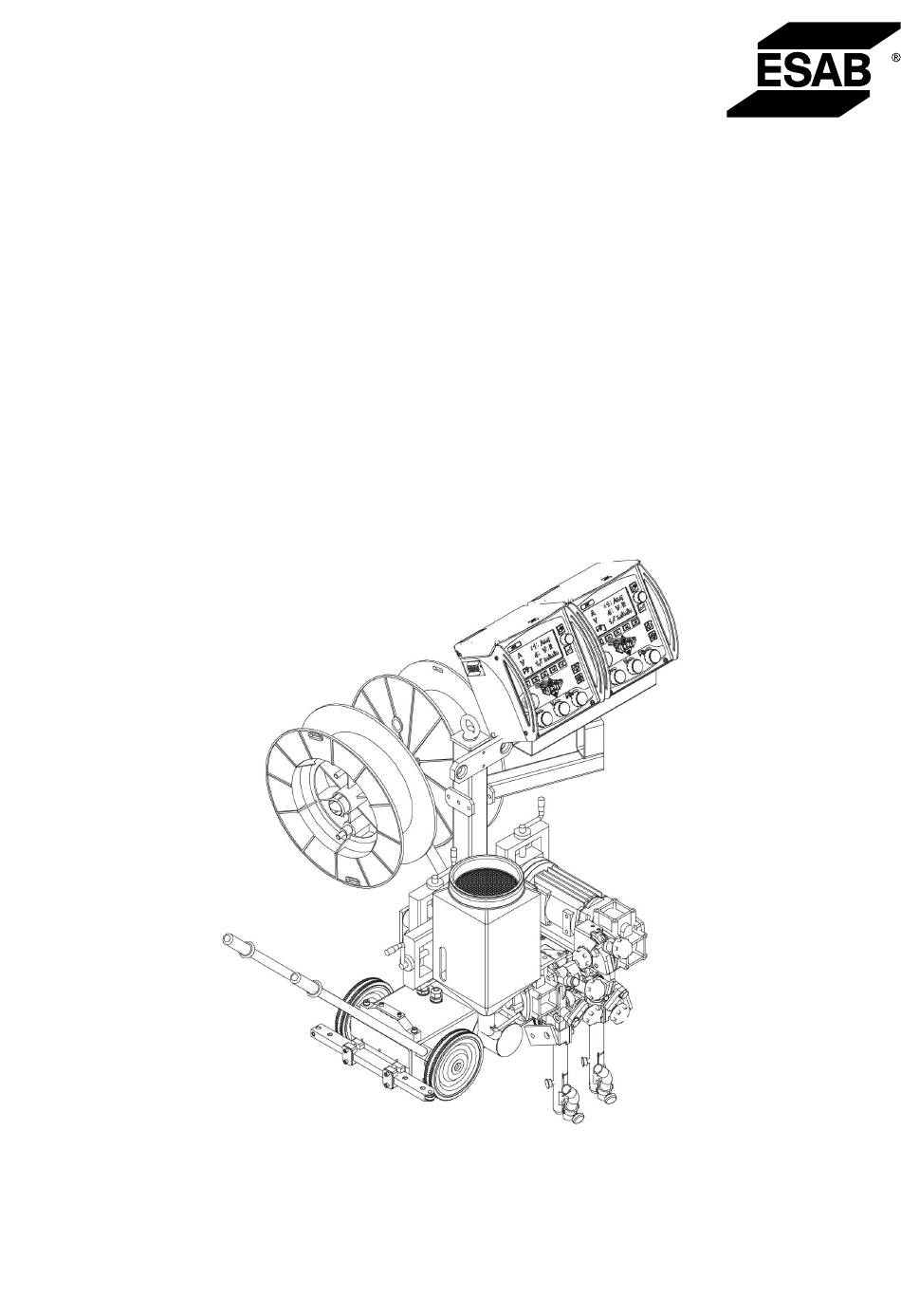

- Page 1 A6 Mastertrac Tandem A6TF F2 Manuel d'instructions Valid for: serial no. 940-xxx-xxxx 0449 468 460 CA 20200827...
- Page 3 Pour fil fourré de 1,6 à 4,0 mm (D20 et D35) (accessoires) ....5.4.3 Réglage des fils pour le soudage à double arc ........Remplissage de la trémie de flux en poudre ........Transport ....................ENTRETIEN ....................Général ....................0449 468 460 © ESAB AB 2020...
- Page 4 DÉPANNAGE ....................Général ....................Erreurs possibles ................... COMMANDE DE PIÈCES DE RECHANGE ..........DESSIN COTÉ ..................... RÉFÉRENCES POUR COMMANDE ..............25 PIÈCES D'USURE ....................26 Sous réserve de modifications techniques sans avertissement préalable. 0449 468 460 © ESAB AB 2020...
- Page 5 Mesures de sécurité Il incombe à l'utilisateur des équipements ESAB de prendre toutes les mesures nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce type d'appareil.
- Page 6 Protéger ses yeux et sa peau. Utilisez un écran de soudage et portez des gants et vêtements de protection. • Protégez les personnes voisines par des rideaux ou écrans protecteurs. 0449 468 460 - 6 - © ESAB AB 2020...
- Page 7 à basse tension. Dans ces lieux, garantir la compatibilité électromagnétique des équipements de classe A devient difficile, dû à des perturbations par conduction et par rayonnement. 0449 468 460 - 7 - © ESAB AB 2020...
- Page 8 ESAB le plus proche. ESAB dispose d’un assortiment d'accessoires de soudage et d’équipement de protection personnelle. Pour obtenir des renseignements relatifs aux commandes, veuillez communiquer avec votre détaillant ESAB local ou visitez notre site Web. 0449 468 460 - 8 -...
- Page 9 Soudage à l’horizontale Le dispositif décrit dans ce manuel est conçu pour le soudage à l’horizontale. REMARQUE! Ne pas utiliser l’A6 Mastertrac Tandem pour le soudage sur des plans inclinés. 0449 468 460 - 9 - © ESAB AB 2020...
- Page 10 Poids maximal du fil 2×30 kg Volume de la trémie à flux 10 l Poids 158 kg (Excluant le fil et le flux) Pression acoustique continue pondérée A 68 dB Indice de protection IP10 Classification EMC Classe A 0449 468 460 - 10 - © ESAB AB 2020...
- Page 11 Composants principaux A6TF F2 (SAW) Chariot Connecteur Porteur Moteur avec réducteur (A6 VEC) Dévidoir Trémie à flux Ensemble de glissières, manuelles Buse de flux 0449 468 460 - 11 - © ESAB AB 2020...
- Page 12 La quantité de flux à dévider est contrôlée par la vanne de flux montée sur la trémie à flux. Pour plus de renseignements, reportez-vous à la section « Remplissage de la trémie de flux en poudre ». 0449 468 460 - 12 - © ESAB AB 2020...
- Page 13 Le PEK doit être connecté par une personne qualifiée. Voir le manuel d'instructions séparé. • Pour le raccordement de l’A6 GMH, voir le manuel d'instructions séparé. • Pour le raccordement de l’A6 PAV, voir le manuel d'instructions séparé. 0449 468 460 - 13 - © ESAB AB 2020...
- Page 14 Brancher le câble de mesure entre la source d'alimentation et la pièce à souder. Équipement de soudage automatique Câble de contrôle câble de retour Source d'alimentation câble de soudage Pièce à souder Câble de mesure 0449 468 460 - 14 - © ESAB AB 2020...
- Page 15 Repérer l'extrémité du fil dans la rainure du rouleau d'alimentation (1). Régler la tension du fil sur le rouleau d'alimentation à l'aide du bouton (4). REMARQUE! Ne pas tendre plus que nécessaire pour obtenir un dévidage régulier. 0449 468 460 - 15 - © ESAB AB 2020...
- Page 16 Une prise d’entraînement spéciale est requise pour changer le galet de pression (nº de commande 0212 901 101). • Serrer la vis de pression (4) modérément afin que le fil fourré ne se déforme pas. 0449 468 460 - 16 - © ESAB AB 2020...
- Page 17 La distance entre le premier et le deuxième fils ne doit pas être trop importante au point que le laitier ait le temps de se solidifier entre les fils. S’assurer que la couverture du flux est bonne entre le premier et le second fils. 0449 468 460 - 17 - © ESAB AB 2020...
- Page 18 Régler la hauteur de la buse de flux au-dessus de la soudure de façon à distribuer la bonne quantité de flux. Le flux doit être distribué en quantité suffisante pour que l’arc ne pénètre pas. 0449 468 460 - 18 - © ESAB AB 2020...
- Page 19 5 FONCTIONNEMENT Transport Désengager les roues en tournant le levier de verrouillage (1). REMARQUE! Utiliser le boulon de l'anneau de levage (2) pour soulever l'équipement. 0449 468 460 - 19 - © ESAB AB 2020...
- Page 20 Si la course du chariot devient saccadée, vérifier que la chaîne est correctement tendue. Tendre la chaîne si nécessaire. • Pour tendre la chaîne, desserrer l'écrou (*1) et tourner la came, puis serrer l'écrou. 0449 468 460 - 20 - © ESAB AB 2020...
- Page 21 Action Nettoyer et serrer tous les branchements électriques. Cause 3.2 Les câbles de soudage sont de trop petit calibre. Action Utiliser des câbles plus gros ou des câbles en parallèle. 0449 468 460 - 21 - © ESAB AB 2020...
- Page 22 Les pièces de rechange et les pièces d’usure peuvent être commandées auprès de votre distributeur ESAB le plus proche en visitant le site esab.com.. Lors de la commande, mentionner le type de produit, le numéro de série, la désignation et le numéro correspondant de la liste des pièces.
- Page 23 DESSIN COTÉ DESSIN COTÉ 0449 468 460 - 23 - © ESAB AB 2020...
- Page 24 DESSIN COTÉ 0449 468 460 - 24 - © ESAB AB 2020...
- Page 25 RÉFÉRENCES POUR COMMANDE RÉFÉRENCES POUR COMMANDE Ordering Denomination Type Notes number 0461 232 882 A6 Mastertrac Tandem A6TF F2 0460 949 *74 Instruction manual PEK Control panel 0460 948 *01 Instruction manual PEK Control unit 0463 649 001 Spare parts list La documentation technique est disponible sur Internet à...
- Page 26 Part no. D (mm) 0146 025 880 0.8–1.6 0146 025 881 2.0–4.0 Mâchoires de contact SAW HD (D35) Part no. D (mm) 0265 900 880 0265 900 882 0265 900 883 0265 900 884 0449 468 460 - 26 - © ESAB AB 2020...
- Page 27 PIÈCES D'USURE 0449 468 460 - 27 - © ESAB AB 2020...
- Page 28 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
