EVBOX Elvi avec Manuel D'installation page 12

FR
2. Installer le socle mural

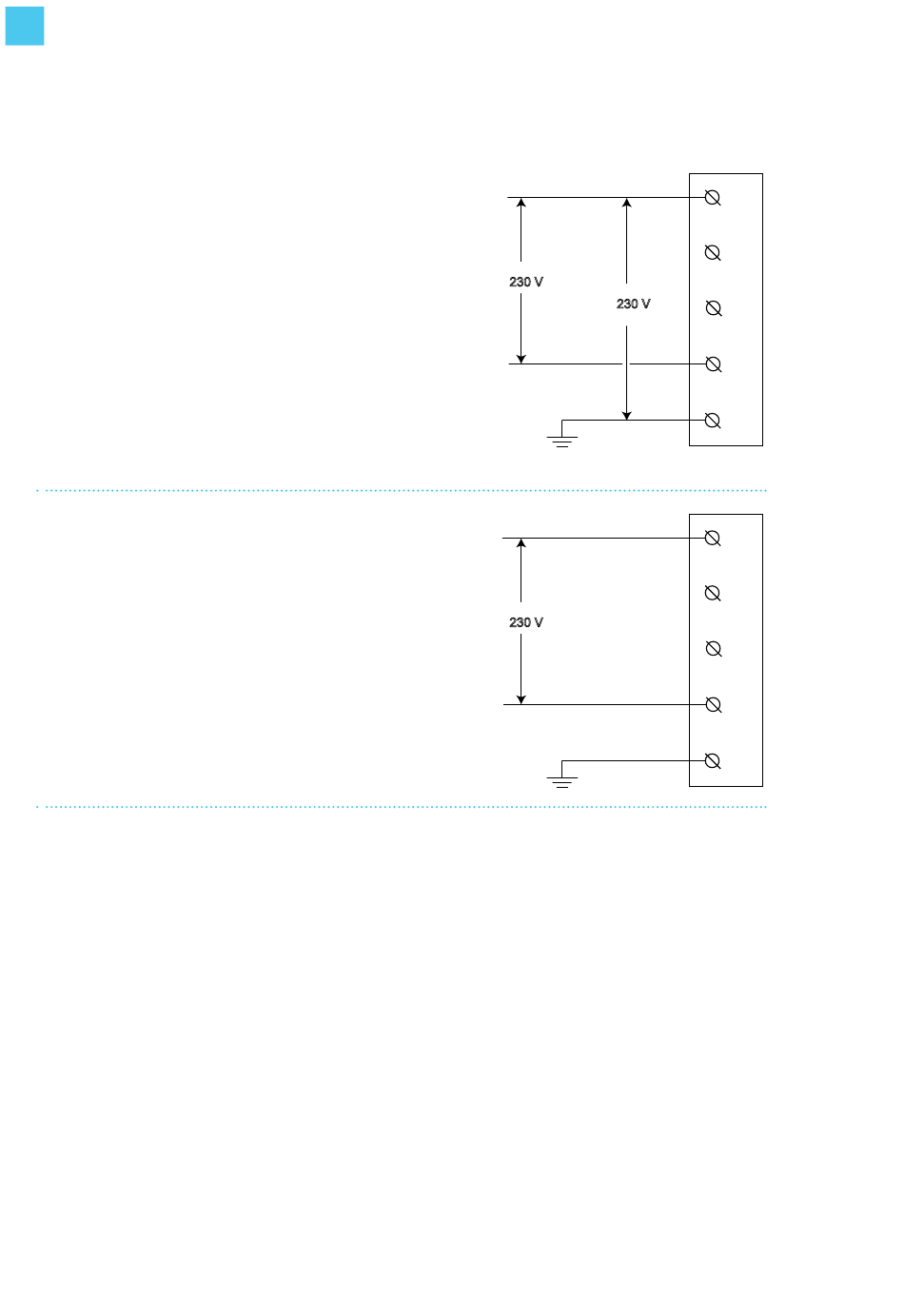

Option 2 : monophasé 230V avec neutre
Pour l'utilisation 1-phase d'un secondaire monté
en Y, une seule phase (L1) et le neutre doivent être
connectés. Cette tension de phase doit mesurer
230 V entre la ligne et le neutre.
Attention : Dans cette configuration, la borne de
recharge opère à partir d'une seule phase (L1). Ne
connectez pas les phases restantes L2 et L3.
Option 3 : monophasé 230V sans neutre
Dans cette configuration (sans neutre et 230 V de
ligne à ligne), connectez n'importe quelle paire
de phases (L1, L2 ou L3) aux positions de L1 et du
neutre sur le bloc de connexion de la borne de
recharge.
Remarque : Dans le cas où vous n'êtes pas sûr(e) du
type de connexion possible au niveau du panneau
de service, consultez un électricien qualifié.
12
230 V
230 V
230 V
L1
L2
L3
N
G
L1
L2
L3
N
G
