7-22

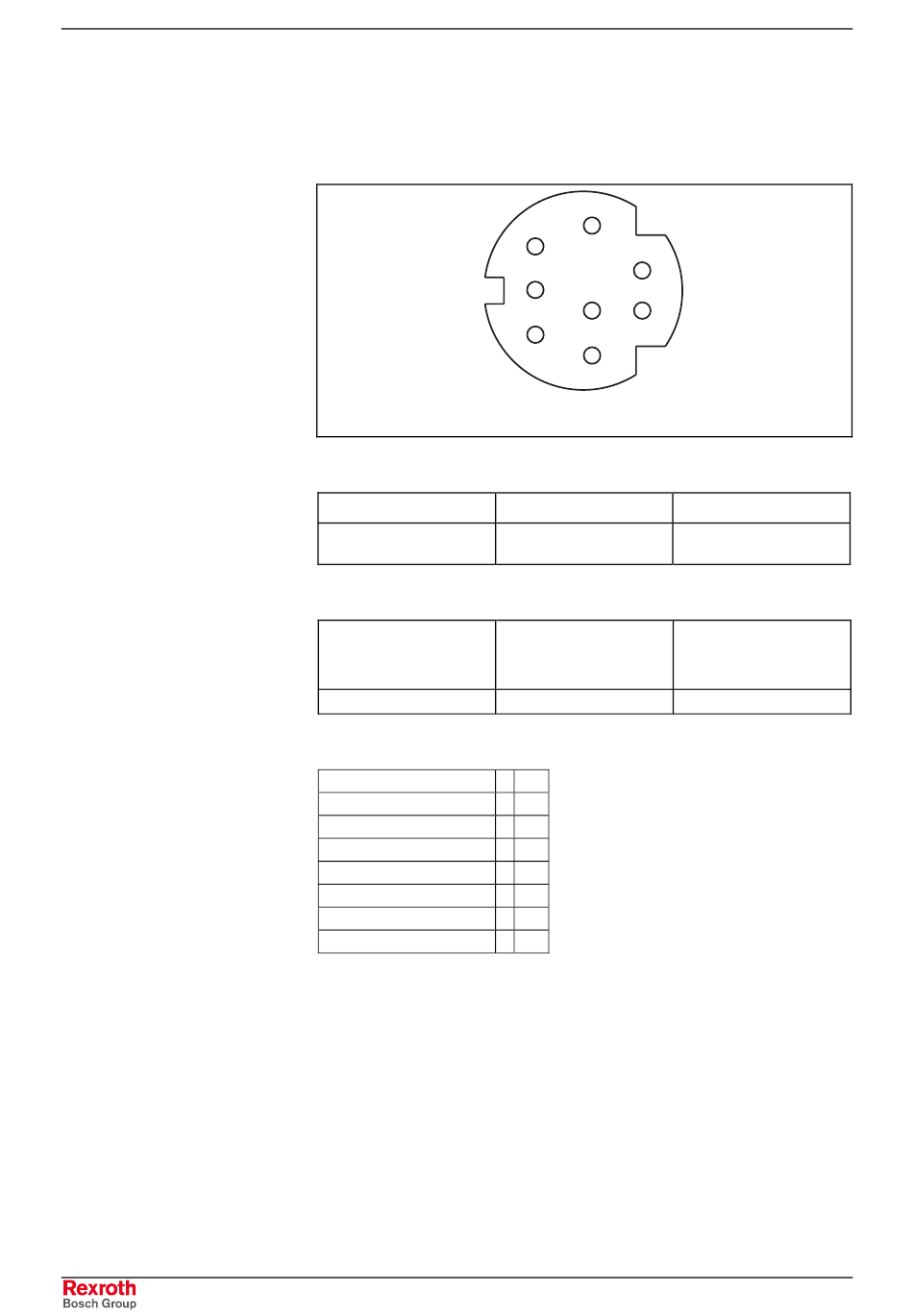

Installation électrique
X2, RS232
Description
Représentation graphique
Exécution
Section de raccordement
Schéma de raccordement
L'interface RS232 sert au diagnostic au moment de la mise en service et
du service-client.
Fig. 7-16:
X2
Type
MiniDIN
Fig. 7-17:
Exécution
Section
unifilaire
[mm²]
--
Fig. 7-18:
Section de raccordement
n.c.
n.c.
RS232_TxD
GND
RS232_RxD
n.c.
n.c.
n.c.
GND est relié au carter.
5
8
2
7
4
1
6
3
PS2_stecker_hmv.fh7
Nbre de pôles
Mode d'exécution
8
Section
multifilaire
[mm²]
0,25 - 0,5
1
2
3
4
5
6
7
8
DOK-INDRV*-HMV-*******-PR01-FR-P
Rexroth IndraDrive
Connecteur sur
l'appareil
Section
en AWG
N° Gauge :
--
