3
R-SR-0912-B / WT

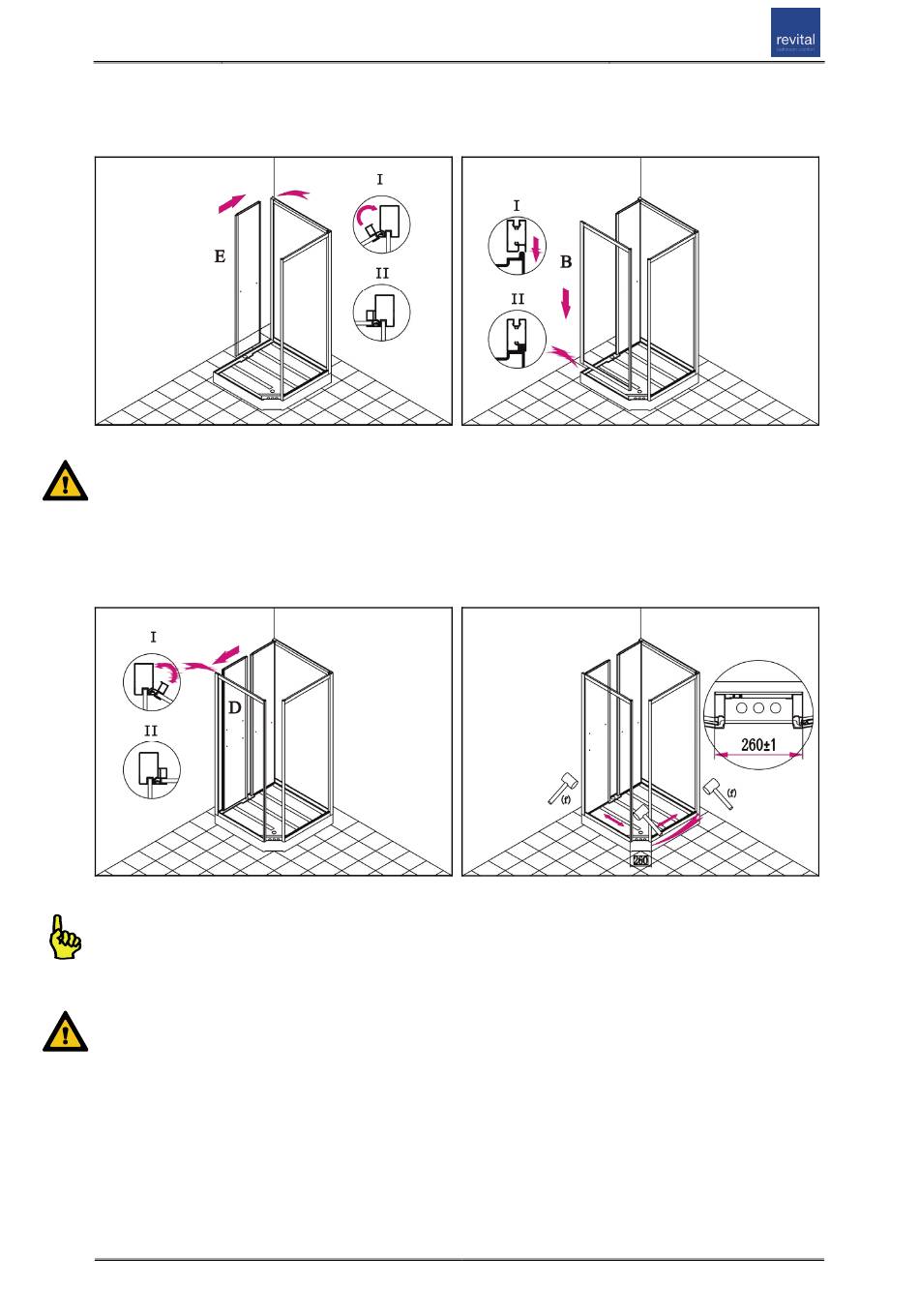

5. Posizionare la parete / la lastra E sul piatto doccia;
addossare l'elemento E alla parete/ alla lastra C (vedi il Disegno 5).
6. Collocare successivamente la parete / la lastra B sul piatto doccia; (vedi il Disegno 6).
Attenzione!
Le lastre di vetro vanno montata rispettando la sequenza indicata nei disegni.
7. Collocare la parete / la lastra D sul piatto doccia;
addossandola alla parete/ alla lastra B (vedi il Disegno 7).
8. Posizionare tutte le pareti / le lastre utilizzando un martello di gomma (vedi il Disegno 8).
Assicurarsi che fra la parete / la lastra B ed il pannello della
porta M vi sia una distanza di 260
collocherà successivamente il pannello doccia (pannello portapparecchiatura) G.
Attenzione!
Le lastre di vetro vanno montata rispettando la sequenza indicata nei disegni.
08-11-2012
Disegno 5
Disegno 7
±
1 mm is. In questo spazio si
Disegno 6
Disegno 8
Installazione 3-8
