R-SR-0912-B / WT

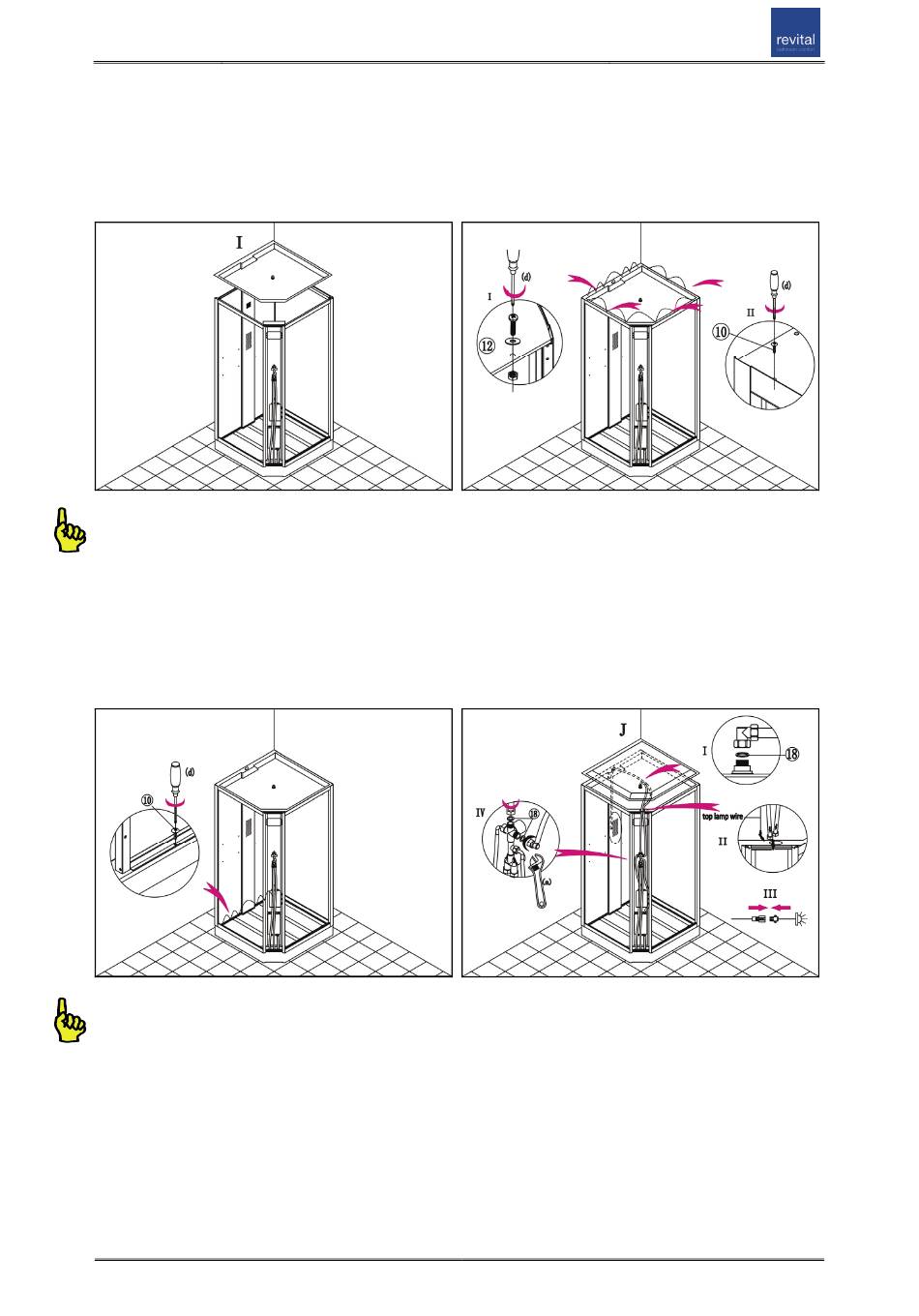

15. Poser le toit de la douche I
sur la cabine de douche (voir Dessin 13).
16. Fixer le toit de la douche I du côté arrière
avec des vis de 4 x 16 mm (voir Dessin 14-I).
17. Fixer le toit de la douche I du côté avant
avec des vis de M5 x 16 mm (voir Dessin 14-II).
Placer des rondelles des deux côtés entre les vis et les écrous.
18. Fixer le panneau technique F sur la paroi / la vitre D et E
sur le bac à douche à l'aide de vis de 4 x 16 mm (voir Dessin 15).
19. Raccorder les tuyaux de la pomme de douche principale et les pommes
de douche pour le corps sur les raccords correspondants (voir Dessins 16-I, II et IV).
20. Connecter le câble électrique de la lampe LED (voir Dessin 16-III).
Poser les bagues d'étanchéité en caoutchouc dans les raccords.
08-11-2012
Dessin 13
Dessin 15
Dessin 14
Dessin 16
Installation 2-10
