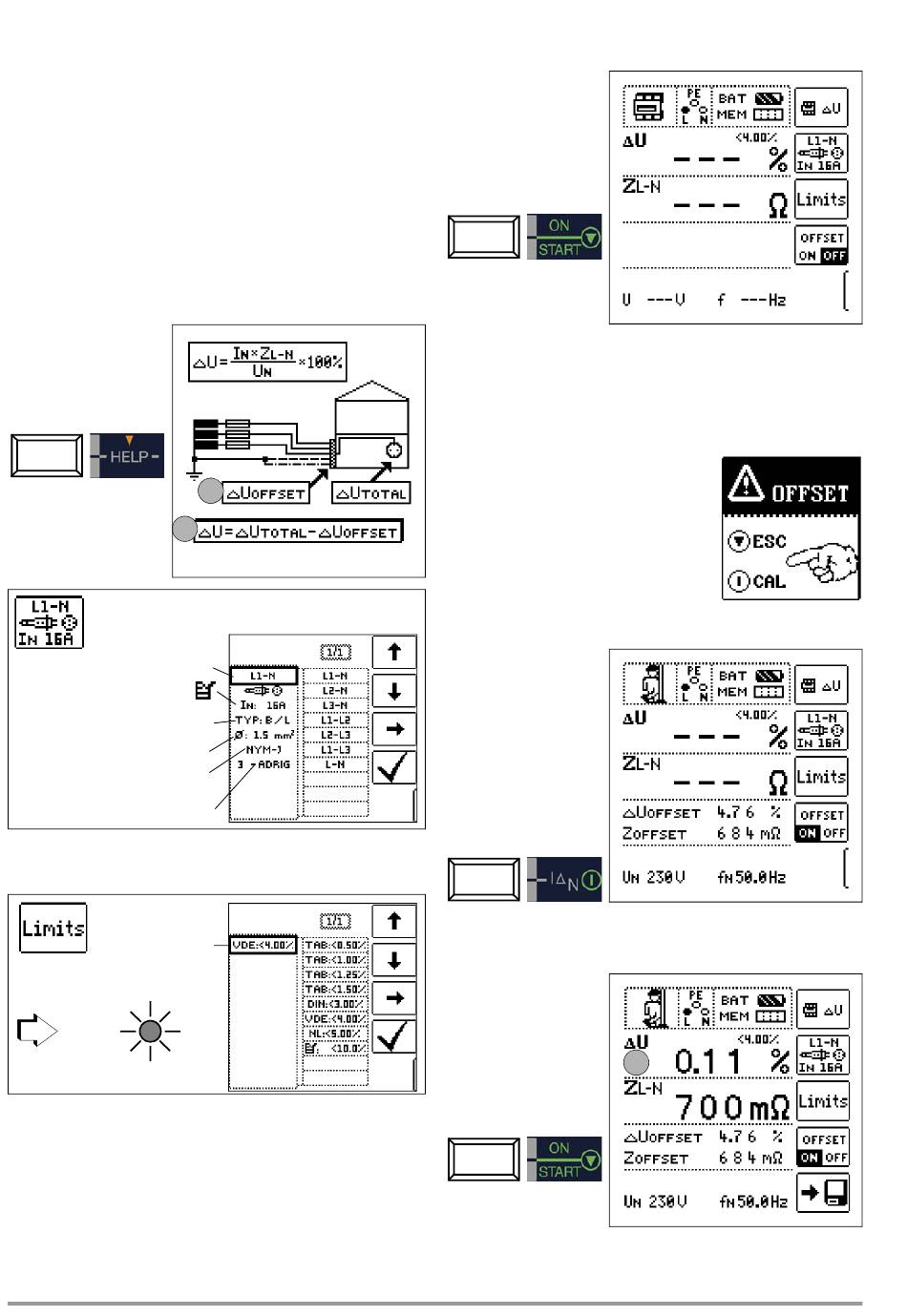

14.1 Mesure de chute de tension (pour Z
Signification et affichage de U (selon DIN VDE 100 partie 600)
La chute de tension du point d'intersection entre le réseau de dis-
tribution et l'installation consommatrice jusqu'au point de raccor-
dement d'un moyen de consommation (prise ou borne de raccor-
dement d'appareil) ne doit pas excéder 4 % de la tension nominale
du réseau.
Calcul de la chute de tension (sans offset) :
U = Z
• courant nominal du fusible
L-N
Calcul de la chute de tension (avec offset) :
U = (Z
- Z ) • courant nominal du fusible
L-N OFFSET
U en % = 100 • U / U
L-N
Pour la méthode de mesure et le raccordement, voir aussi chapitre 9.
Raccordement et dispositif de mesure
2
Paramétrer
Sélection de la polarité Lx-N
Courants nominaux : 2...160 A
Caractéristiques de
déclenchement : B, L
Section : 1,5 ... 70 mm²
Types de câbles :
NY..., H03... - H07...
Nombre de brins : 2 ... 10 brins
Remarque : La valeur offset est automatiquement adaptée en cas
de modification du courant nominal I
Régler les valeurs seuils
U
Limit / limite :

U % > Limit / Limite
 R
U
L L
rouge / red
TAB valeurs seuils selon les prescriptions techniques de rac-
cordement (Technischen Anschlussbedingungen) au
réseau basse tension entre réseau de distribution et dis-
positif de mesure
valeur seuil selon DIN 18015-1 : U < 3%
DIN
entre dispositif de mesure et consommateur
valeur seuil selon DIN VDE 0100-520 : U < 4%
VDE
entre réseau de distribution et consommateur
(réglable ici jusqu'à 10%)
valeur seuil selon NIV : U < 5%
NL
52
) – fonction U
LN
1
avec U
.
N OFFSET
Mesure sans OFFSET
Procédez comme suit :
➭ Réglez OFFSET de ON sur OFF.
Calculer l'OFFSET (en %)
Procédez comme suit :
➭ Réglez OFFSET de OFF sur ON. "U
➭ Raccordez la sonde d'essai au point de transfert (dispositif de
mesure / compteur).
➭ Déclenchez la mesure du décalage avec I
Un signal acoustique intermittent retentit tout
d'abord et une information qui clignote appa-
raît à l'écran afin d'éviter qu'une valeur d'off-
set déjà en mémoire ne soit effacée par inad-
vertance.
➭ Démarrez la mesure d'offset en ap-
puyant une nouvelle fois sur la touche
de déclenchement ou interrompez
celle-ci en appuyant sur la touche
ON/START (ici = ESC).
U
x.xx % s'affiche, où x.xx peut admettre une valeur com-
OFFSET
prise entre 0,00 et 99,9 %.
Un message d'erreur s'affiche dans un pop-up si Z > 10 
Démarrer la mesure
avec OFFSET
= 0,00 %" est affiché.
OFFSET
.
N
▼
2
