➭ Enfoncer l'électrode secondaire dans le sol à une distance
d'environ 40 m de l'électrode de terre.
➭ Placer la sonde au milieu de la ligne de liaison électrode de
terre – électrode secondaire et déterminer la résistance de
terre.
➭ Rapprocher ensuite la sonde de 2 3 m de l'électrode de
terre, puis de 2 3 m de l'électrode secondaire par rapport à
l'emplacement d'origine et mesurer la résistance de terre.
Si les trois mesures aboutissent au même résultat, ce résultat
représente la résistance de terre cherchée. La sonde se situe
dans la zone neutre.
Par contre, si les trois valeurs de mesure de résistance de terre
sont différentes, soit l'emplacement ne se situe pas dans la zone
neutre soit la caractéristique de tension ou de résistance n'est
pas horizontale au point où les sondes ont été implantées.
I
d
E
U
E
K
d = distance électrode de terre - électrode secondaire
E = électrode de terre
H = électrode de terre secondaire
I
= courant de mesure
K = zone neutre (terre de référence)
U
= tension de terre
E
R
= U
/ I = résistance de terre
E
E
= potentiel

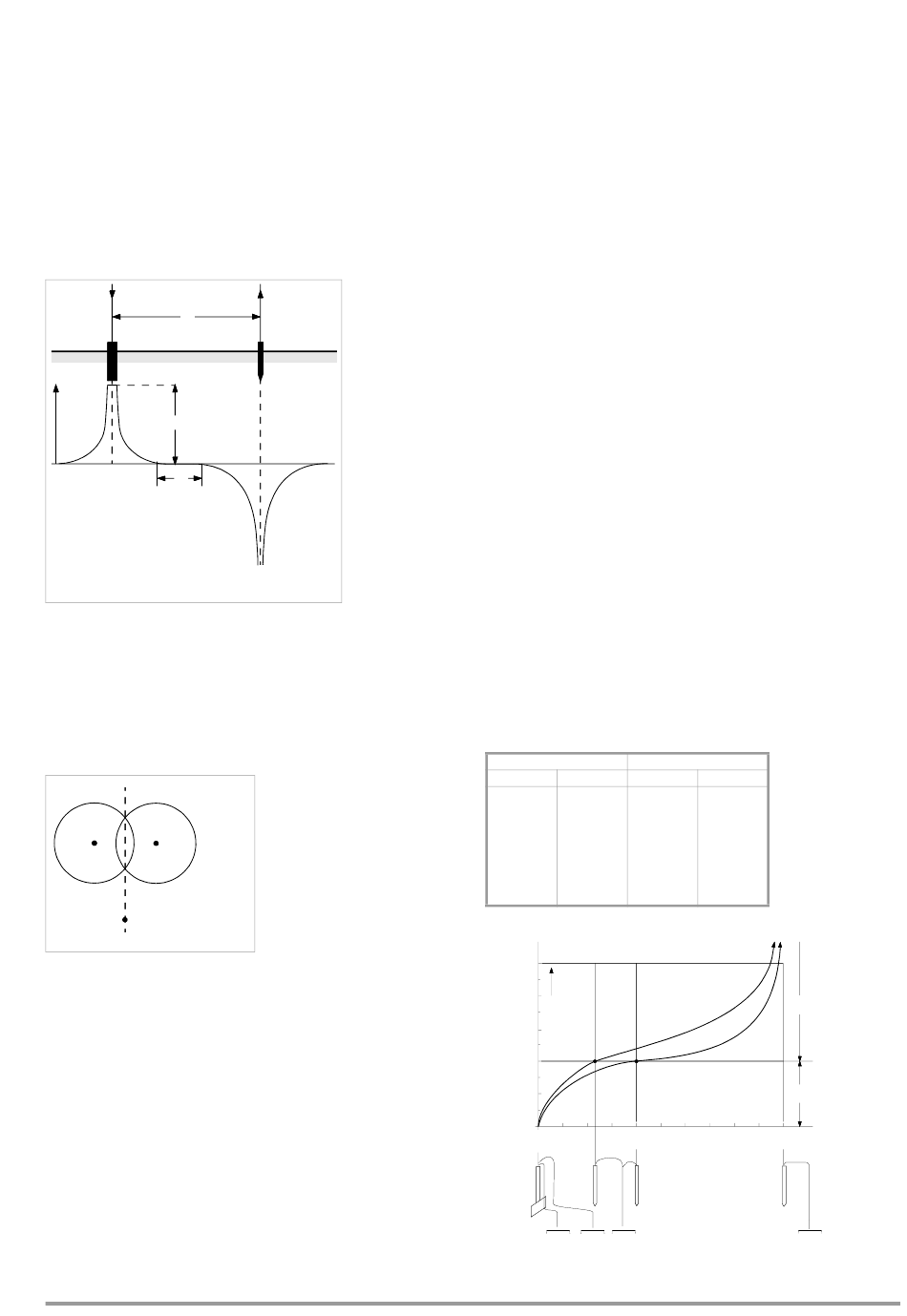

Figure 10.8.2 Courbe de tension dans sol homogène entre électrode de
terre E et électrode de terre secondaire H
On peut dans ce cas obtenir des résultats de mesure corrects en
agrandissant la distance électrode secondaire – électrode de terre
ou en déplaçant la sonde sur la médiatrice entre l'électrode
secondaire et l'électrode de terre (voir Figure 10.8.3). En dépla-
çant la sonde sur la médiatrice, le point de la sonde sort de la
zone influencée par les deux entonnoirs de tension de l'électrode
secondaire et de l'électrode de terre.
E
H
E = emplacement de
l'électrode de terre
H = emplacement de
S
l'électrode secondaire
S = emplacement de la sonde
Figure 10.8.3 Distance de la sonde hors de la zone des entonnoirs de
tension se chevauchant sur la médiatrice entre électrode
de terre E et électrode secondaire H
Résistance de diffusion des installations de mise à la terre de plus
grande étendue
Pour mesurer les installations de mise à la terre de plus grande
étendue, des distances plus grandes entre la sonde et l'électrode
secondaire sont nécessaires ; il faut ici multiplier par 2,5 à 5 fois la
diagonale la plus grande de l'installation de mise à la terre.
De telles installations étendues de mise à la terre présentent sou-
vent des résistances de diffusion de l'ordre de quelques ohms seu-
lement, voire moins, il est donc essentiel de vraiment placer la
sonde de mesure dans la zone neutre.
La direction de la sonde et de l'électrode secondaire doivent couper
à angle droit la zone de diffusion la plus large de l'installation de
mise à la terre. La résistance de diffusion doit être maintenue la plus
faible possible ; il faudra, si besoin est, utiliser plusieurs perches de
mise à la terre (distance 1 2 m) et les relier entre elles.
GMC-I Messtechnik GmbH
I
H
En pratique, il est toutefois souvent impossible d'obtenir de
grandes distances de mesure en raison des conditions difficiles
de terrain.
Dans ce cas, procédez comme il est représenté à la Figure 10.8.4.
➭ L'électrode secondaire H est placée à la distance maximale
par rapport à l'installation de mise à la terre.
➭ On explore avec la sonde la zone entre l'électrode de terre et l'élec-
trode secondaire à intervalles réguliers (espacés de 5 m environ).
➭ Les résistances mesurées sont reportées dans un tableau et sur
un graphique comme le représente la Figure 10.8.4 (courbe I).
Si une parallèle à l'abscisse est dessinée passant par le point
d'inflexion S1, cette ligne divise en deux la courbe de résistance.
La partie inférieure, mesurée sur l'ordonnée, donne la résistance
de diffusion cherchée de l'électrode de terre R
rieure est celle de la résistance de diffusion de l'électrode secon-
daire R
.
A/H
Dans une telle structure de mesure, la résistance de diffusion de
l'électrode secondaire doit être inférieure au centuple de la résis-
tance de diffusion de l'électrode de terre.
Dans le cas de courbes de résistance sans zone horizontale pro-
noncée, la mesure doit être contrôlé en modifiant l'emplacement
de l'électrode secondaire. Cette autre courbe de résistance doit
être reportée dans le premier diagramme en modifiant l'échelle
des abscisses de manière à ce que les deux positions de l'élec-
trode secondaire soient au même endroit. Le point d'inflexion S2
permet de contrôler la résistance de diffusion déterminée en pre-
mier Figure 10.8.4.
Remarques concernant les mesures sur terrains défavorables
Sur un terrain très défavorable (ex. sol en sable, après une longue
période de sécheresse), il est possible de diminuer la résistance
de l'électrode secondaire et des sondes au niveau de valeurs
admissibles en arrosant le sol autour de l'électrode secondaire et
de la sonde avec de l'eau à la soude ou saline.
Si cette mesure ne suffit pas, il est possible de brancher en paral-
lèle plusieurs perches de mise à la terre par rapport à l'électrode
secondaire.
En terrain montagneux ou sur un sous-sol rocheux où il est
impossible d'enfoncer des perches de mise à la terre, il est aussi
possible d'utiliser des grilles métalliques au maillage de 1 cm et
2
d'env. 2 m
de surface. Cette grille doit être posée à plat sur le
sol, arrosée d'eau de soude ou d'eau saline et alourdie au besoin
à l'aide de sacs remplis de terre et humides.
Courbe I (KI)
m
W
5
0,9
10
1,28
15
1,62
20
1,82
25
1,99
30
2,12
100
40
2,36
120
60
2,84
140
80
3,68
160
100
200
200
5
4
3
S
1
2
S
2
1
0
0
10
20
30
40
0
20
40
60
80
E
ES
S
Figure 10.8.4 Mesure de la résistance de terre d'une installation de mise
à la terre étendue
; la valeur supé-
A/E
Courbe II (KII)
m
W
10
0,8
20
0,98
40
1,60
60
1,82
80
2,00
2,05
2,13
S1, S2 = points de flexion
2,44
KI
= courbe I
2,80
KII
= courbe II
100
R
KI
A/H
K II
S1, S2 = points de flexion
KI
= courbe I
R
A/E
KII
= courbe II
50
60
70
80
90
100 m KI
100
120 140
160
180 200 m KII
H
39
