6

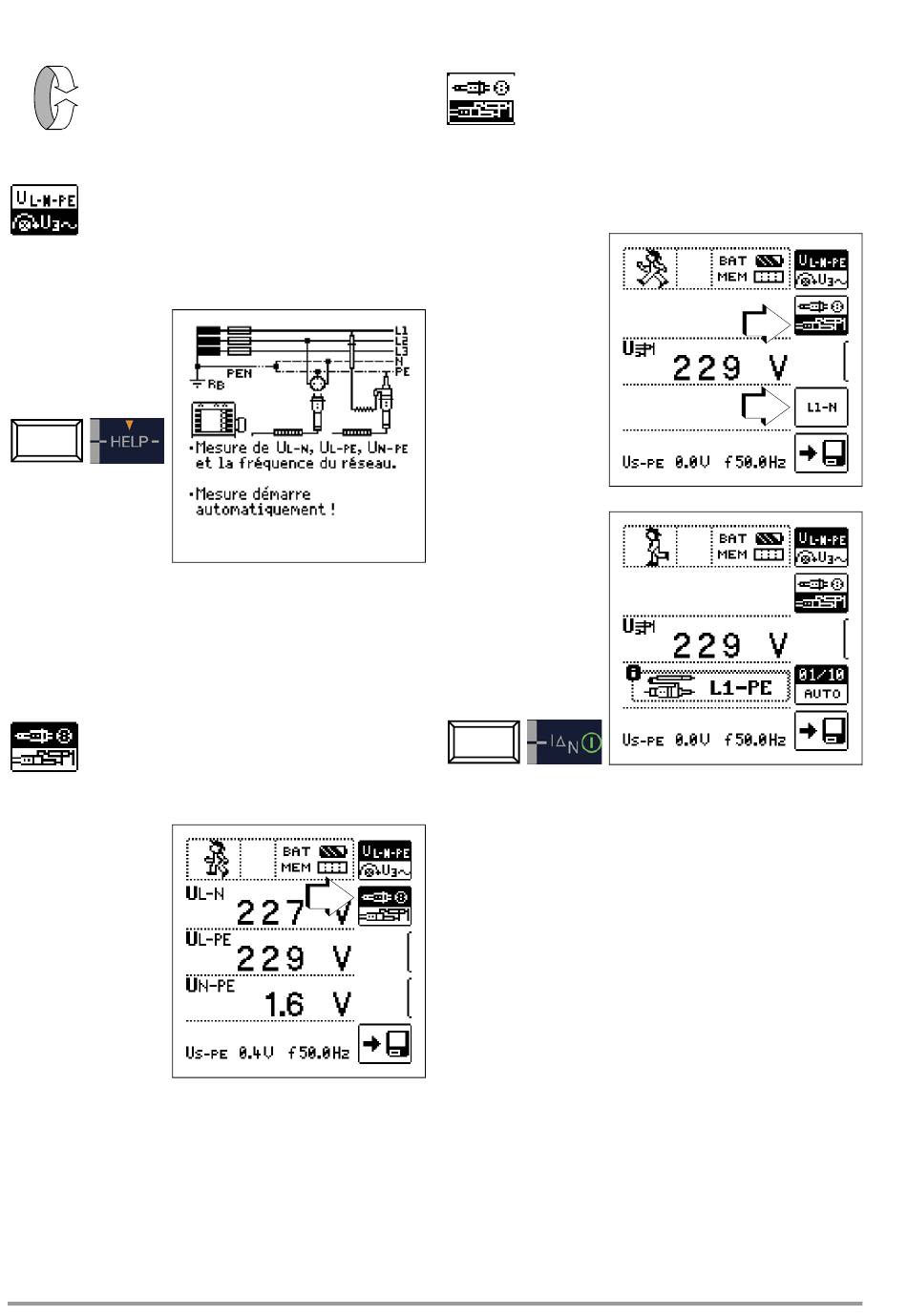

Mesure de tension et de fréquence
Sélectionner la fonction de mesure
U
Commuter entre mesure en monophasé ou en triphasé
Vous commutez entre la mesure en monophasé ou
en triphasé sur la touche programmable qui se
trouve à côté. La mesure de phase choisie est affi-
chée de manière inversée (blanc sur noir).
6.1
Mesure de phase en monophasé
Raccordement
Il faut utiliser une sonde pour la mesure de la tension de sonde
U
.
S-PE
6.1.1 Tension entre L et N (U
ainsi que N et PE (U
N-PE
au pays, par ex. SCHUKO
Vous commutez entre l'embout de fiche spécifique
au pays, par ex. SCHUKO et adaptateur bipolaire,
en appuyant sur la touche programmable ci-contre.
Le type de connexion choisi est affiché de manière
inversée (blanc sur noir).
16
), L et PE (U
)
L-N
L-PE
) avec embout de fiche spécifique
6.1.2 Tension entre L – PE, N – PE et L – L
en cas de raccordement d'un adaptateur bipolaire
Vous commutez entre l'embout de fiche spécifique
au pays, par ex. SCHUKO et adaptateur bipolaire,
en appuyant sur la touche programmable ci-contre.
Le type de connexion choisi est affiché de manière
inversée (blanc sur noir).
Mesure bipolaire avec changement de polarité rapide ou semi-
automatique, voir chapitre 5.8.
1
2
GMC-I Messtechnik GmbH
