La fonction Tension d'essai constante offre deux possibilités :
•
Après un bref appui sur la touche ON/START, la tension d'essai
réglée U
est sortie et la résistance d'isolement R
N
rée. Dès que la valeur de mesure est stabilisée (la durée d'éta-
blissement peut être de plusieurs secondes en cas de capaci-
tés élevées de conducteurs), la mesure est terminée et la der-
nière valeur de mesure de R
correspond à la tension mesurée au niveau des pointes de touche
pendant et après la mesure. Cette tension retombe à moins de
10 V après la mesure, voir le chapitre Décharge de l'objet
mesuré.
ou
•
Tant que vous appuyez sur la touche ON/START , la tension
d'essai U
est sortie et la résistance d'isolement R
N
rée. Relâchez la touche lorsque la valeur de mesure est stabi-
lisée (la durée d'établissement peut être de plusieurs
secondes en cas de capacités élevées de conducteurs). La
tension U mesurée pendant l'essai correspond à la tension
U
. Après avoir relâché la touche ON/START, la mesure est
ISO
terminée et la dernière valeur de mesure de R
s'affiche. La tension U retombe à moins de 10 V après la
mesure, voir le chapitre Décharge de l'objet mesuré.
❏ Documentation de la sélection des pôles
Les pôles entre lesquels le contrôle est effectué peuvent être indi-
qués ici uniquement à fin de documentation. Cette indication
n'exerce aucune influence sur la sélection effective des pointes de
touche ou des pôles.
❏ Limites – Réglage de la valeur seuil
Vous pouvez régler la valeur seuil de la résistance d'isolement. Si
des valeurs de mesure apparaissent en dessous de ce seuil, la
LED U
/R
rouge s'allume. Vous disposez de valeurs seuils com-
L
L
prises entre 0,5 M et 10 M. La valeur seuil est affichée au-des-
sus de la valeur mesurée.

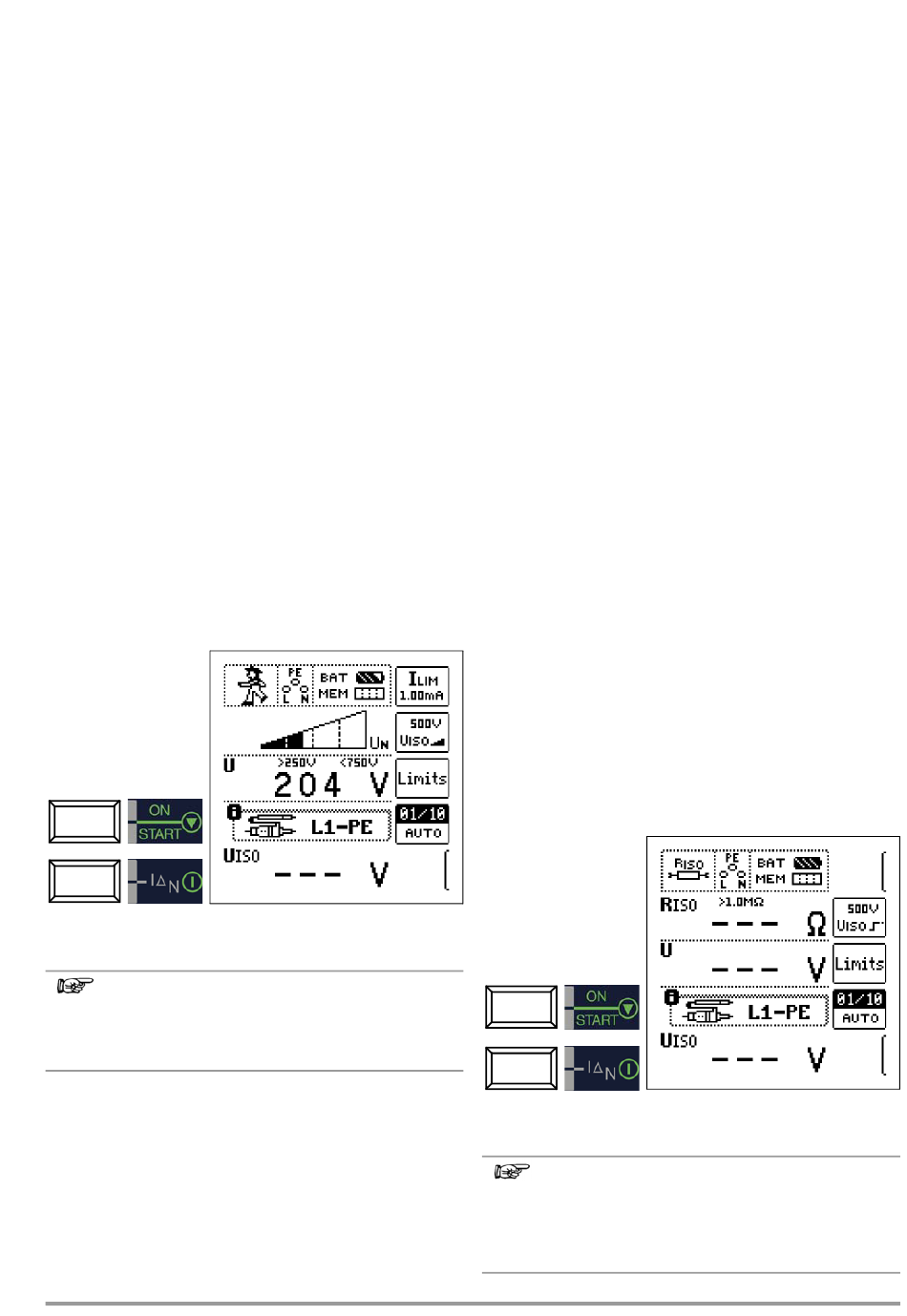

Démarrer la mesure – tension d'essai ascendante (fonction de
rampe)
Appuyer brièvement :
Commutation rapide des polarités si les paramètres sont réglés sur
AUTO : 01/10 ... 10/10: L1-PE ... L1-L3
Note
Si Changement de polarité semi-automatique (voir cha-
pitre 5.8) est sélectionné, le symbole du changement de
polarité semi-automatique s'affiche à la place de celui de
la rampe.
Informations générales sur la mesure d'isolement avec fonction
de rampe
La mesure d'isolement avec fonction de rampe sert à atteindre les
objectifs suivants :
•
déceler les points faibles de l'isolement des objets à mesurer
•
déterminer la tension de réponse ou contrôler le bon fonction-
nement des composants limitant la tension. Il s'agit par ex. de
varistances, de limiteurs de surtension (ex. : DEHNguard® de
Dehn+Söhne) ou d'éclateurs.
GMC-I Messtechnik GmbH
mesu-
ISO
et U
s'affiche. U
ISO
ISO
mesu-
ISO
et U
ISO
ISO
La tension de mesure de l'appareil de contrôle augmente pro-
gressivement lors de cette mesure, au maximum jusqu'au niveau
de la tension limite sélectionnée. Le cycle de mesure est démarré
avec la touche START/STOP et se déroule automatiquement
jusqu'à ce que l'un des événements suivants survienne :
•
la tension limite sélectionnée est atteinte,
•
le courant limite sélectionné est atteint,
ou
•
ou claquage (dans le cas des éclateurs).
On différencie les trois procédures suivantes de mesure d'isole-
ment avec fonction de rampe :
Contrôle des limiteurs de surtension ou des varistances
ou détermination de leur tension de réponse :
–
Choisir la tension maximale telle que la tension d'avalanche à
prévoir de l'objet à mesurer se situe environ aux deux tiers de
la tension maximale (tenir compte le cas échéant de la fiche
technique du fabricant).
–
Choisir l'intensité du courant limite selon les besoins ou les
indications sur la fiche technique du fabricant (courbe caracté-
ristique de l'objet à mesurer).
Détermination de la tension de réponse des éclateurs :
–
Choisir la tension maximale telle que la tension d'avalanche à
prévoir de l'objet à mesurer se situe environ aux deux tiers de
la tension maximale (tenir compte le cas échéant de la fiche
technique du fabricant).
–
Choisir l'intensité du courant limite selon les besoins dans une
plage de 5 à 10 μA (pour les intensités plus élevées, le com-
portement de réponse est trop instable si bien que les résul-
tats de mesure peuvent être erronés).
Déceler les points faibles de l'isolement :
–
Choisir la tension maximale telle que celle-ci ne dépasse pas
la tension d'isolement admissible de l'objet à mesurer ; si l'on
peut admettre qu'une erreur d'isolement apparaisse déjà à
une tension nettement inférieure, il faut choisir une tension
maximale également moins élevée (elle doit toutefois être
supérieure à la tension d'avalanche à prévoir) – la pente de la
rampe est ainsi plus faible (augmentation de la précision de la
mesure).
–
Choisir l'intensité du courant limite selon les besoins dans une
plage de 5 à 10 μA (cf. réglage pour les éclateurs).
Démarrer la mesure – tension d'essai constante
Maintenir appuyé
pour mesure en continu :
Commutation rapide des polarités si les paramètres sont réglés sur
AUTO : 01/10 ... 10/10: L1-PE ... L1-L3
Note
Les accus de l'appareil sont fortement sollicités pendant
la mesure de la résistance d'isolement. Appuyez sur la
▼
touche Start
pour la fonction Tension d'essai
constante jusqu'à ce que l'affichage se stabilise (si une
mesure en continu est indispensable).
45
