4. CONNEXION DU SYSTEME
ATTENTION
La transmission sans fils par radiofréquence a
des limites techniques
• Portée maximale en champ libre : 10 m.
• La portée peut être réduite sensiblement par tout objet
métallique et notamment benne, remorque, habitacle...
• La transmission peut être perturbée par des éléments externes au
véhicule (antennes, transmission de video-surveillance, ...)
Veuillez préférer l'usage d'un système filaire
plutôt qu'un système par radiofréquence pour
une utilisation professionnelle intense
(1) BOUCLE VERTE non coupée :
Caméra emplacement haut
BOUCLE VERTE coupée =
Caméra emplacement bas
(2) BOUCLE BLANCHE non coupée = aucune limites
superposées à l'image, pas de gabarit
BOUCLE BLANCHE coupée = limites superposées
à l'image visibles, gabarits visibles
Attention, le réglage usine est :
• (1) Boucle verte non coupée : emplacement haut de la caméra
• (2) Boucle blanche non coupée : gabarits non visible

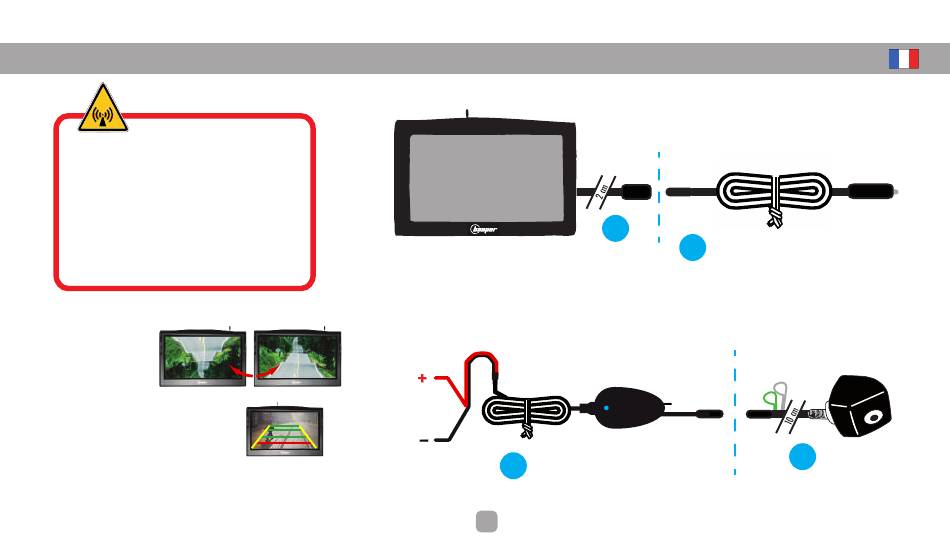

CONNEXION DE LA CAMERA
+12V
Feu de recul
140 cm
Masse
C
EMETTEUR CAMERA
(Ref : RX-W50-FS1)
6
CONNEXION DE L'ECRAN
A
B
ALIMENTATION ALLUME CIGARE
ECRAN 5''
(Ref : RX-W50-AL1)
(Ref : RX-W50-M1)
BOUCLE VERTE = Inversion de l'image haut/bas
BOUCLE BLANCHE = Gabarit limites de distances
160 cm
D
CAMERA
(Ref : RX-W50-C1)
