Manuels Connexes pour Beeper RW037-P
Sommaire des Matières pour Beeper RW037-P
- Page 1 Ref : RW037-P VIDEO DE RECUL MANUEL D'INSTALLATION & D'UTILISATION REARVIEW SYSTEM USER & INSTALLER MANUAL CÁMARA DE MARCHA ATRÁS INSTALACIÓN Y USO...
- Page 2 Introduction Nous vous remercions d'utiliser un produit BEEPER pour la sécurité et le confort de votre véhicule. Les innovations BEEPER sont conçues pour vous assurer de longues années de tranquillité, elles sont garanties durant 3 années. Notre service technique est à votre disposition pour toute information complémentaire.
- Page 3 SOMMAIRE Texte Continuez la découverte sur www.beeper.fr...
-
Page 4: Avant L'installation
1. AVANT L'INSTALLATION Précautions VÉHICULES MULTIPLEXÉS... -
Page 5: Fonctions Principales

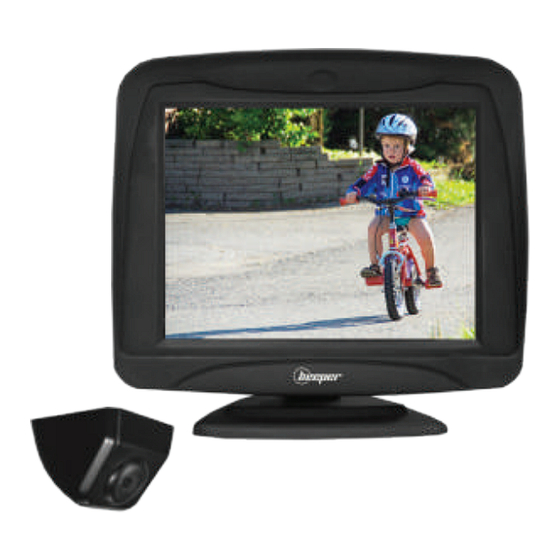

2. FONCTIONS PRINCIPALES • Le RW037-p est un kit de vidéo de recul pour véhicules de petit et moyen gabarit (autos, monospaces, breaks, 4x4, ...) • Au passage en marche arrière, le système de vidéo de recul se met en fonction automatiquement. -
Page 6: Connexion Du Systeme
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire. Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir FIL NOIR du réseau CANBUS. -
Page 7: Connexion Du Systeme (Si Ajout D'une Caméra Supplémentaire)
8 m. de câble de la caméra avant et de l'écran Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de Pour les véhicules longs, récupérer l'information +12 V Feu de recul à partir du réseau CANBUS. Ce... - Page 8 6. INSTALLATION DE LA CAMERA OPTIONS CAMÉRA : GABARIT & INVERSION IMAGE SÉLECTION DES BOUCLES DE LA CAMÉRA La sélection de ces options se fait avec la caméra non alimentée. Boucle VERTE Fermée = IMAGE normale Boucle VERTE Ouverte (coupée) = IMAGE inversée haut / bas...
-
Page 9: Installation De L'ecran
5. INSTALLATION DE L'ECRAN Grâce à son support rotatif et autocollant, l'écran du RW037-P peut se placer partout dans votre habitacle. La position idéale de votre écran est sur le haut de votre pavillon à proximité de votre rétroviseur intérieur. Si cette position n'est pas possible, ou ne vous convient pas, vous pouvez positionner l'écran sur le tableau de bord de façon visible lors d'une marche arrière. -
Page 10: Installation De La Camera
6. INSTALLATION DE LA CAMERA La caméra peut se placer à deux emplacements sur le véhicule. EMPLACEMENT HAUT • CAMÉRA HORIZONTALE EMPLACEMENT BAS • CAMÉRA VERTICALE La caméra est positionnée sur la partie la plus haute de la carrosserie, La caméra est positionnée au dessus de la plaque le plus au centre possible du véhicule. - Page 11 6. INSTALLATION DE LA CAMERA La caméra est positionnée au dessus de la plaque d'immatriculation sans en gêner la visibilité, et doit être placée le plus au centre possible du véhicule. Retirez la veilleuse de plaque d'origine de son logement pour pouvoir repérer l'emplacement le plus adéquat à droite, à...
- Page 12 6. INSTALLATION DE LA CAMERA La caméra est positionnée sur la partie la plus haute de la carrosserie, le plus au centre possible du véhicule. Retirez la garniture de votre coffre afin de repérez comment ressortir le fil de la caméra et permettre la fixation de celle-ci.
-
Page 13: Utilisation Du Système
7. UTILISATION DU SYSTÈME ACTIVATION ET DÉSACTIVATION DU SYSTÈME GABARITS DE VISUALISATION DES DISTANCES... -
Page 14: Donnees Techniques
8. DONNEES TECHNIQUES CAMERA ECRAN LCD ASSISTANCE TECHNIQUE... -
Page 15: Declaration De Conformite
9. DECLARATION DE CONFORMITE Nous IXIT 031848 RW037-P Caméra de recul RoHS GARANTIE... -
Page 28: User Instruction
7. USER INSTRUCTION SAFETY PRECAUTIONS ACTIVATING AND DEACTIVATING THE SYSTEM GUIDELINES FOR JUDGING DISTANCE TURNING UP-DOWN & REVERSE RIGHT-LEFT IMAGE ADJUSTING THE MONITOR BRIGHTNESS... -
Page 29: Technical Data
8. TECHNICAL DATA CAMERA LCD MONITOR TECHNICAL ASSISTANCE... -
Page 30: Declaration Of Conformity
9. DECLARATION OF CONFORMITY IXIT 031848 RW037-P Rear View Camera RoHS GUARANTEE YEARS GARANTIE... -
Page 44: Declaración De Conformidad
9. DECLARACIÓN DE CONFORMIDAD Nosotros IXIT 031848 RW037-P Cámara de marcha atrás RoHS GARANTÍA AÑOS GARANTIE... -
Page 46: Plus D'infos, Plus De Produits
Ces données sont sous réserves de vérification de la compatibilité avec votre véhicule à IXIT BEEPER faire par vos soins. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d'un véhicule suite à l'installation de ce produit.
