Beeper RK039RF Notice D'installation Et D'utilisation

automotive innovations
NOTICE D'INSTALLATION ET D'UTILISATION
CONTENU DU PACK
Réglage du son sur trois niveaux
fort, moyen, faible
Ecran
Capteurs
FONCTIONS PRINCIPALES
•
Avertissement sonore avec buzzer,
•
A ce de l'obstacle avec visuel led en couleur (de vert à rouge),
•
Indication de la position de l'obstacle "droite ou gauche",
•
Transmission sans ls entre l'écran et la centrale.
SPECIFICITES TECHNIQUES
•
•
Température de fonctionnement : -30°C - +70°C
Tension nominale : DC12V
•
•
Fréquence ultrason : 40 KHz
Courant nominal : 20-150 mA
•
Tension : DC 9V-16V
•
Champ de détection : 0.3-2.5m

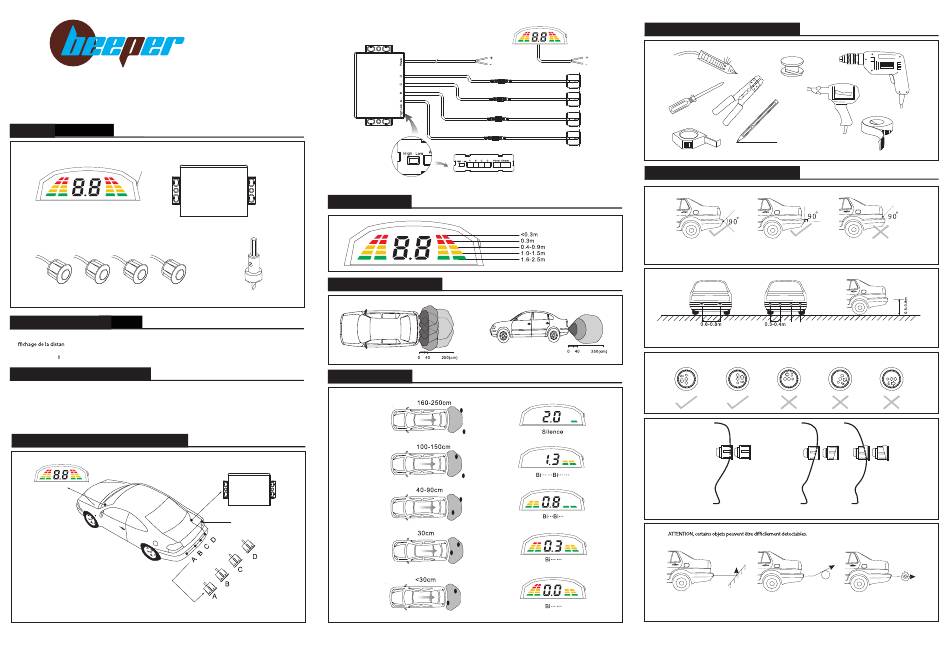

SCHEMA GENERAL DE MONTAGE
Ecran
Centrale
RK039RF
AFFICHEUR LED
Centrale
ZONES DE DETECTION
Foret
AFFICHEUR LCD
Centrale
Feux de recul
Capteurs
Ecran
12 V (ROUGE)
Masse (NOIR)
D
C
B
A
Présélection de la sensibilité
Centrale
de l'obstacle
de l'obstacle
de l'obstacle
de l'obstacle
de l'obstacle
Obstacle à
Obstacle à
Obstacle à
Obstacle à
Obstacle à
OUTILS POUR L'INSTALLATION
12 V (ROUGE)
Masse (NOIR)
Droit
Milieu Droit
Milieu Gauche
Gauche
INSTALLATION DES CAPTEURS
S'assurer qu'aucune partie de la voiture ne gêne le bon fonctionnement des capteurs
Meilleurs espacement
pour 2 capteurs
Faire attention à l'orientation des capteurs
Les capteurs doivent être installés
en position verticale par rapport au sol.
Obstacles en pentes
Non inclus dans ce pack
Meilleurs espacement Hauteur des capteurs
pour 4 capteurs par rapport au sol
Utiliser si necessaire les cales d'orientation
pour régler l'angle d'inclinaison.
Objets absorbants les ondes (ex : coton)
Obstacles ronds
