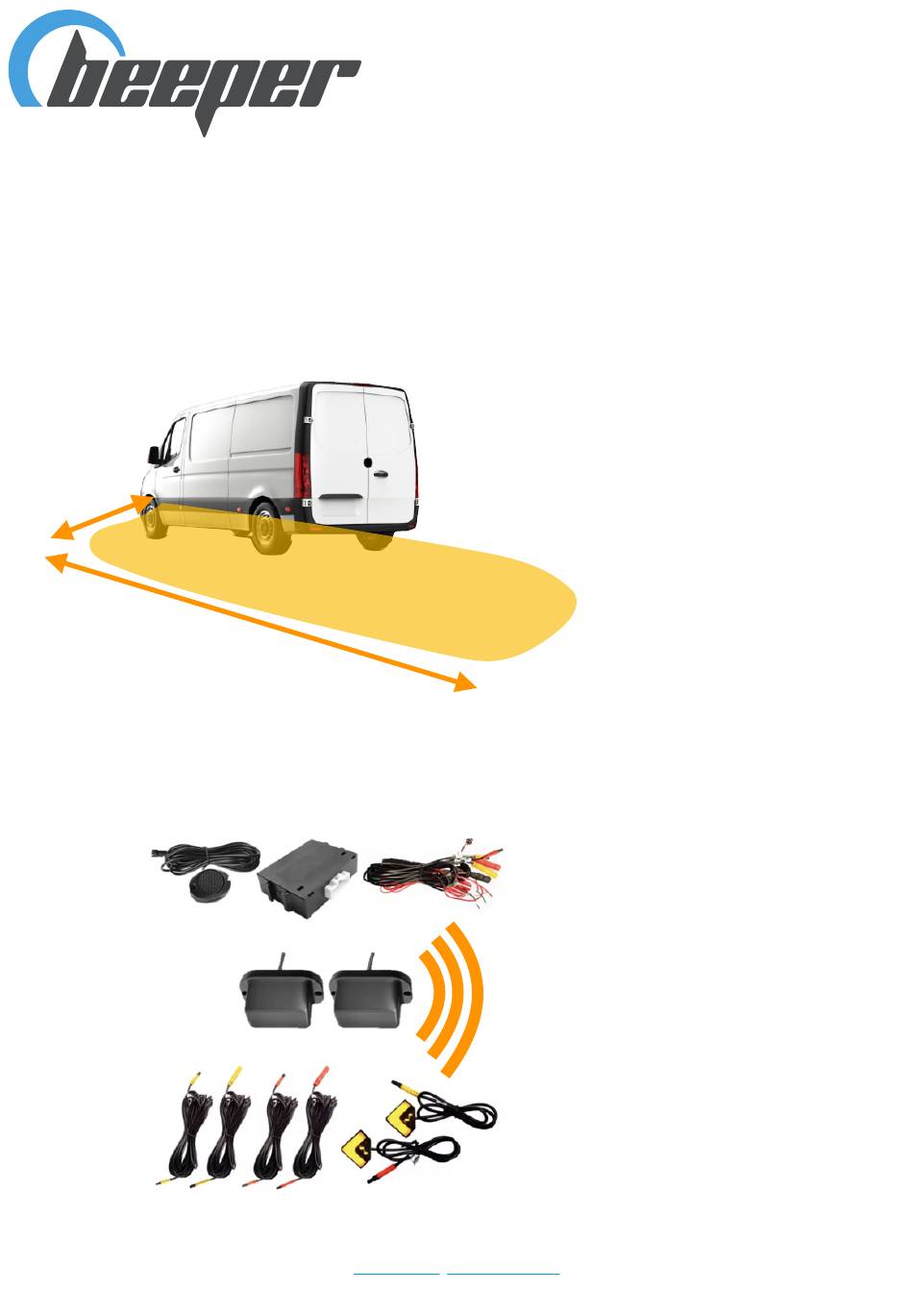

- Page 1 Ref. RE-BSD52 RADAR BSD ANGLES MORTS Pour véhicules utilitaires 15 m Hyperfréquence NOTICE TECHNIQUE IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 2 5 Faisceau principal BSD 6 Faisceau des capteurs 7 Faisceau des feux LEDs 8 Attache-câble 9 Autocollant 3M 10 Manuel Option antenne GPS * * si l’ECU est équipée de l’option GPS, une antenne GPS est fournie IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 3 2.2.3 Clignotant droit activé : si un véhicule s’approche du côté droit, le feu LED • droit clignote et le buzzer sonne. 2.2.4 Fonction RCTA : en marche arrière, si la vitesse relative dépasse 8 km/h, le • feu LED clignote et le buzzer sonne. IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 4 (couverture satellite trop faible), le système sera actif à n’importe quelle vitesse. Mode d’alerte LED + Buzzer Angle de détection horizontal 52° Étanchéité IP69K capteur HF Température de fonctionnement -30℃ ~ +85℃ Température de stockage -40℃ ~ +105℃ IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 5 Connecter les câbles d’alimentation aux sources correspondantes : ACC, • clignotants gauche/droit, marche arrière, masse. Installer les feux LED sur les montants A gauche et droit à l’intérieur du véhicule. • Fixer le buzzer à l’intérieur du tableau de bord conducteur. • IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 6 Antenne Rouge Masse Jaune Orange Jaune +12 V Clignotant Droit Capteur BSD GAUCHE Rose +12 V Afficheur LED Clignotant GAUCHE Gauche Capteur BSD Vert Noir DROIT +12V Feu de Recul Afficheur LED DROIT BUZZER Alerte sonore IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 7 Respecter le sens d’installation des capteurs pour éviter les fausses alertes. • Le capteur doit être derrière un pare-chocs en plastique. • Ne pas placer de métal ou de lumière fluorescente devant la surface d’émission • du capteur. IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 8 Le capteur doit être installé sur le côté du véhicule. La hauteur d’installation idéale est de 60 à 100 cm. Veuillez noter la direction d'installation des capteurs, n'installez pas dans la mauvaise direction. Une flèche gravée sur le capteur indique le sens de la marche et la bonne direction d’installation. IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 9 à proximité et dans le champs de vision du rétroviseur extérieur droit ou gauche respectivement. Le buzzer doit être placé dissimulé sous le tableau de bord à proximité du conducteur pour assurer un niveau d’alerte sonore correct. IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 10 Le système entre en test d’adaptation environnementale (5–8 secondes). • Tester la détection en demandant à un assistant de marcher dans la zone de • détection. Réinstaller toutes les pièces démontées après le test. • IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 11 Les afficheurs LED du système BSD peuvent flasher (fausse détection) en • fonction de la réaction de la route ou des objets fixes en bordure de route (tels que les murs de clôture / béton, les tunnels, les ceintures vertes, etc.) IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 12 Ce produit est une aide à la conduite et au changement de voie. Le conducteur doit respecter strictement le code de la route. En cas d’accident, la société décline toute responsabilité. Certifications : CE, FCC, E13, UKCA, RoHS Qualité : UKAS, IATF16949, CNACL IXIT BEEPER www.beeper.fr• contact@beeper.fr...
- Page 13 IXIT BEEPER 228 rue de l’ancienne distillerie 69400 GLEIZE FRANCE + 33 (0)4 74 02 97 97 IXIT BEEPER www.beeper.fr• contact@beeper.fr...
