4. CONEXIÓN DEL SISTEMA
ATENCIÓN
La transmisión inalámbrica por radiofrecuencia
tiene sus limitaciones técnicas.
• Alcance máximo en campo acústico libre: 10 metros.
• El alcance puede verse reducido considerablemente por cualquier
objeto metálico, especialmente por algún contenedor, remolque,
habitáculo...
• La transmisión puede sufrir perturbaciones debido a algunos
elementos en el exterior del vehículo, como antenas, cámaras...
Para un uso profesional intensivo, escoja un
sistema cableado en lugar de un sistema con
transmisión por radiofrecuencia.
(1) BUCLE VERDE no cortado :
Cámara ubicación superior
BUCLE VERDE cortado =
Cámara ubicación inferior
(2) BUCLE BLANCO no cortado = ningún límites
superpuestos a la imagen, no plantilla
BUCLE BLANCO cortado = límites
superpuestos a la imagen visibles, plantillas visibles
Atención, el ajuste de fábrica es:
• (1) Bucle verde no cortado : ubicación superior de la cámara
• (2) Bucle blanco no cortado: plantilla no visible
+12V
Luz de marcha atrás
140 cm
Masa
C
24

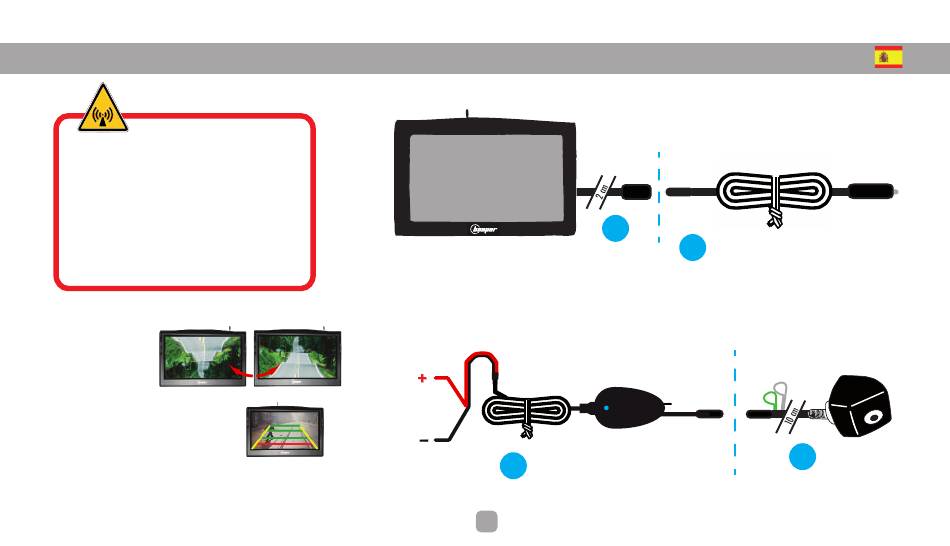

CONEXIÓN DEL MONITOR
A
B
MONITOR 5''
(Ref : RX-W50-M1)
CONEXIÓN DE LA CÁMARA
EMISOR CÁMARA
(Ref : RX-W50-FS1)
160 cm
ALIMENTACIÓN PARA LA TOMA
DEL ENCENDEDOR
(Ref : RX-W50-AL1)
BUCLE VERDE = Inversión de la imagen arriba/abajo
BUCLE BLANCO = Plantilla límites de distancia
D
CÁMARA
(Ref : RX-W50-C1)
