ITALIANO

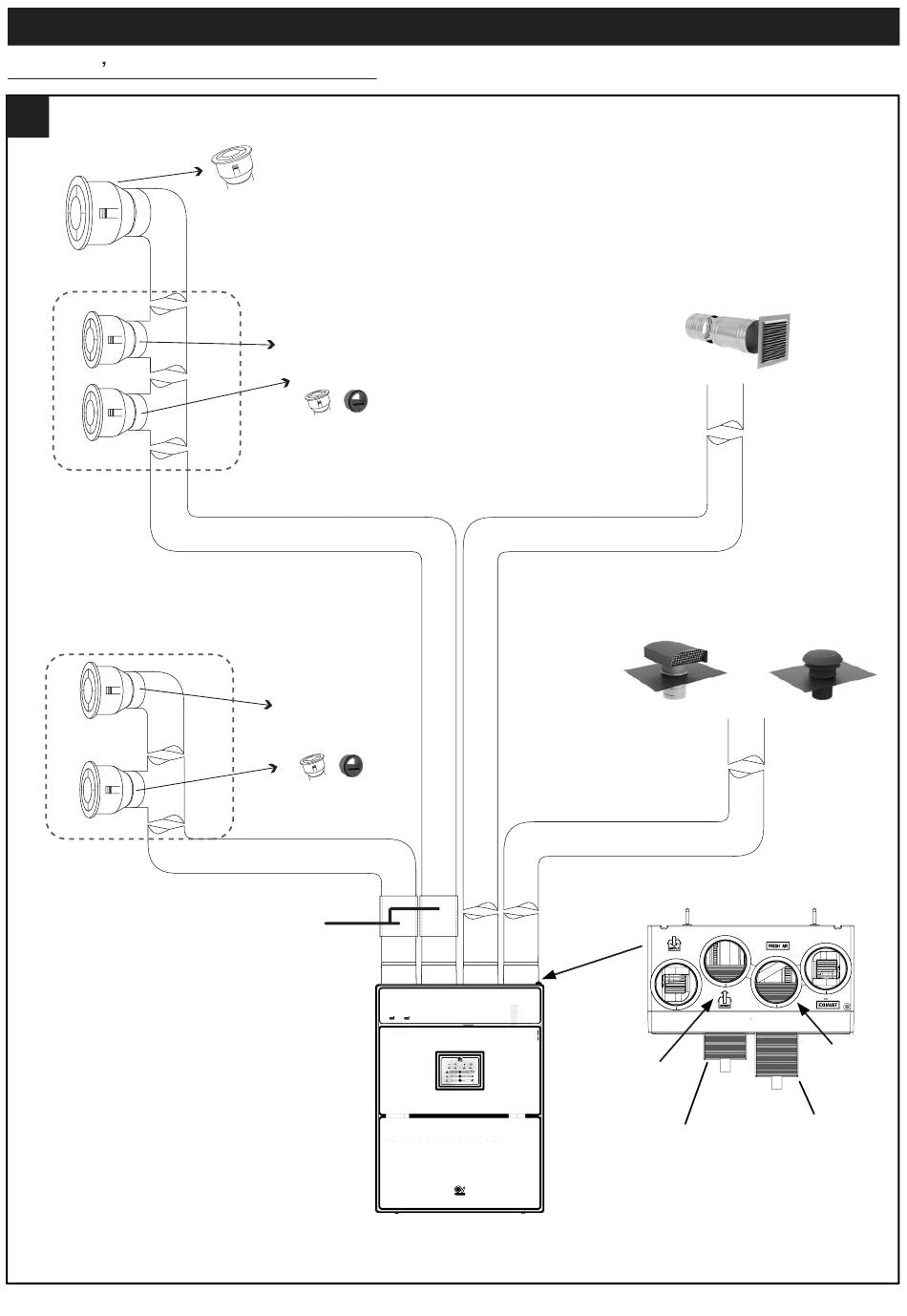

Schema d estrazione 1 "Distribuzione"
14 14
Bocca di estrazione Ø 125
Cucina
Sanitari
Salone
&
Camere
Perdita di carico
totale = 30 Pa - Min Velocità
(T5 - 1sdB - 1 ou 2 WC - 1 SdE)
Attenzione: L'installazione del sistema
di aerazione deve essere
obbligatoriamente
effettuata con i componenti
riportati nella tabella
a pag 43.
44
Bocca di estrazione Ø 80
+
RD BP Ø 80
Bocca d'immissione Ø 80
+
RD BP Ø 80
Silenziatori
Presa d'aria esterna
Bocca di espulsione
"terracotta o ardesia "
Ø 125
Ou
Vista superiore
Estrazione
aria viziata
dall'interno
Filtro G4
125
Ø
Bocca di espulsione
"terracotta"
Ø 125
Aspirazione
aria fresca
dall'esterno
Filtro F5
