SK 105E...175E Manuel pour démarreur
Mise en service de l'interface AS
4.3.4
Connexion

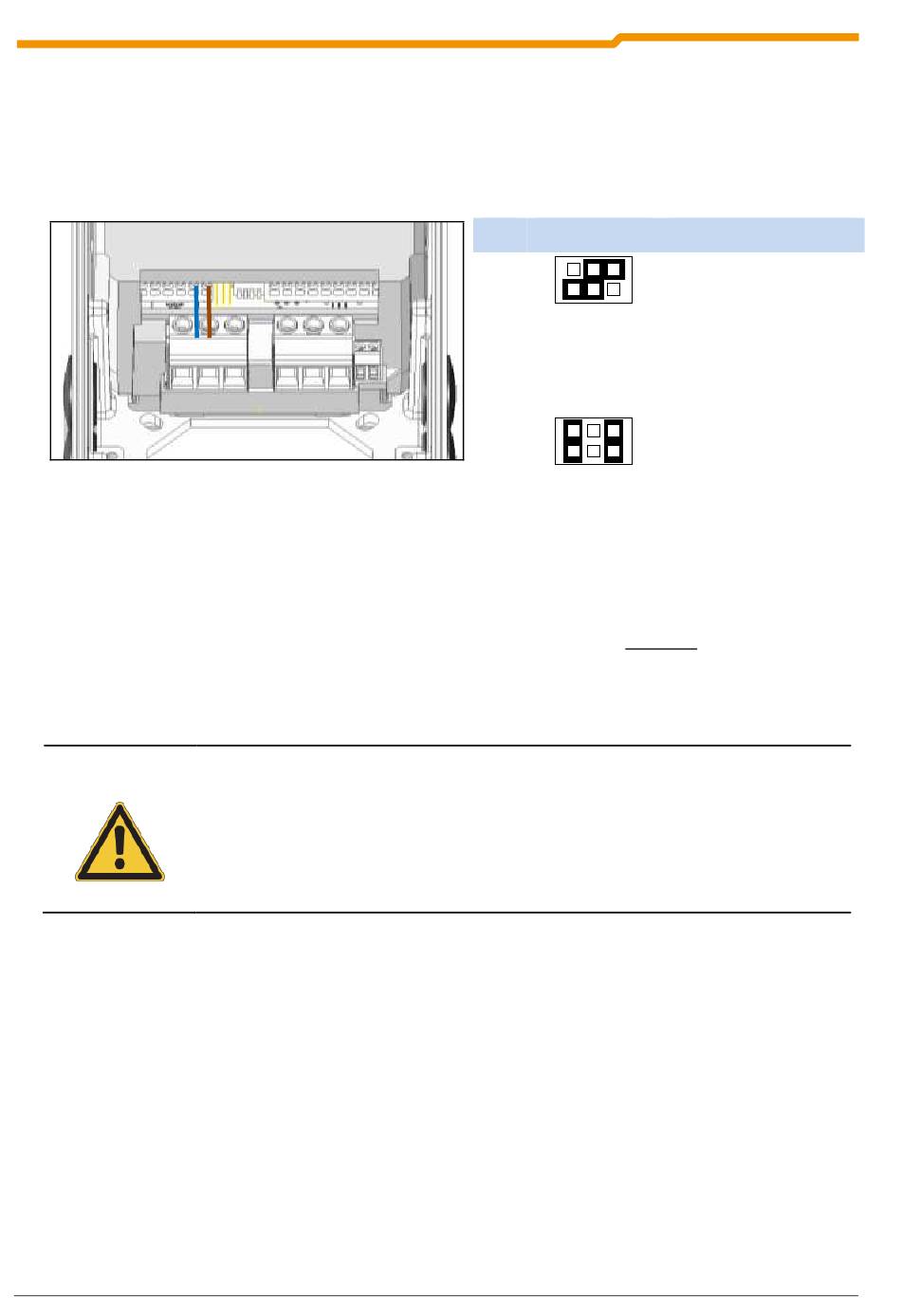

Le câble d'interface AS est raccordé par le biais des bornes 84 (AS-i+ "marron") 85 (AS-i- "bleu") du bornier
et peut en option être également relié à un connecteur à bride M12 marqué de façon correspondante
(jaune). Des détails relatifs aux bornes de raccordement sont indiqués au chapitre 2.6.
85 84
Tension de commande – alimentation du démarreur
En cas d'utilisation de l'interface AS, l'alimentation du bloc de commande de l'appareil est effectuée en prin-
cipe par le biais du câble jaune AS-i. Dans ce cas, une tension de 24V est mise à disposition sur la borne
43.
La connexion d'une source de tension supplémentaire sur cette borne n'est pas autorisée et risque
d'endommager l'appareil !
Si l'interface AS ("câble jaune") n'est pas utilisée, l'alimentation du démarreur est effectuée avec une ten-
sion de commande de la manière habituelle, via les bornes 44/40.
REMARQUE
52
En cas d'utilisation du câble d'interface AS jaune pour l'alimentation :
Aucune source de tension ne doit être raccordée sur les bornes 44/40.
L'alimentation du démarreur est effectuée via le câble jaune ASi.
Sur les bornes 43/40, la tension d'alimentation (24V) peut être obtenue pour l'utilisation
des entrées digitales ou d'autres périphériques externes (par ex. des actionneurs).
L'intensité totale autorisée est pour cela limitée à 165mA si l'alimentation est effectuée
exclusivement à partir du câble jaune AS-i !
Pos.
Cavalier AS-i
1
2
Version de pré-série
Signification
Le démarreur n'est pas
alimenté via le câble
jaune AS-i mais par une
alimentation
auxiliaire
séparée à partir d'une
très basse tension de
protection (PELV) (câble
noir).
L'interface AS-i et l'ap-
pareil sont alimentés par
le biais du câble AS-i
jaune. Une alimentation
séparée du démarreur
n'est pas requise.
BU 0135 FR-2713
