SK 105E...175E Manuel pour démarreur
2.6 Branchement du bornier de commande SK 1x5E

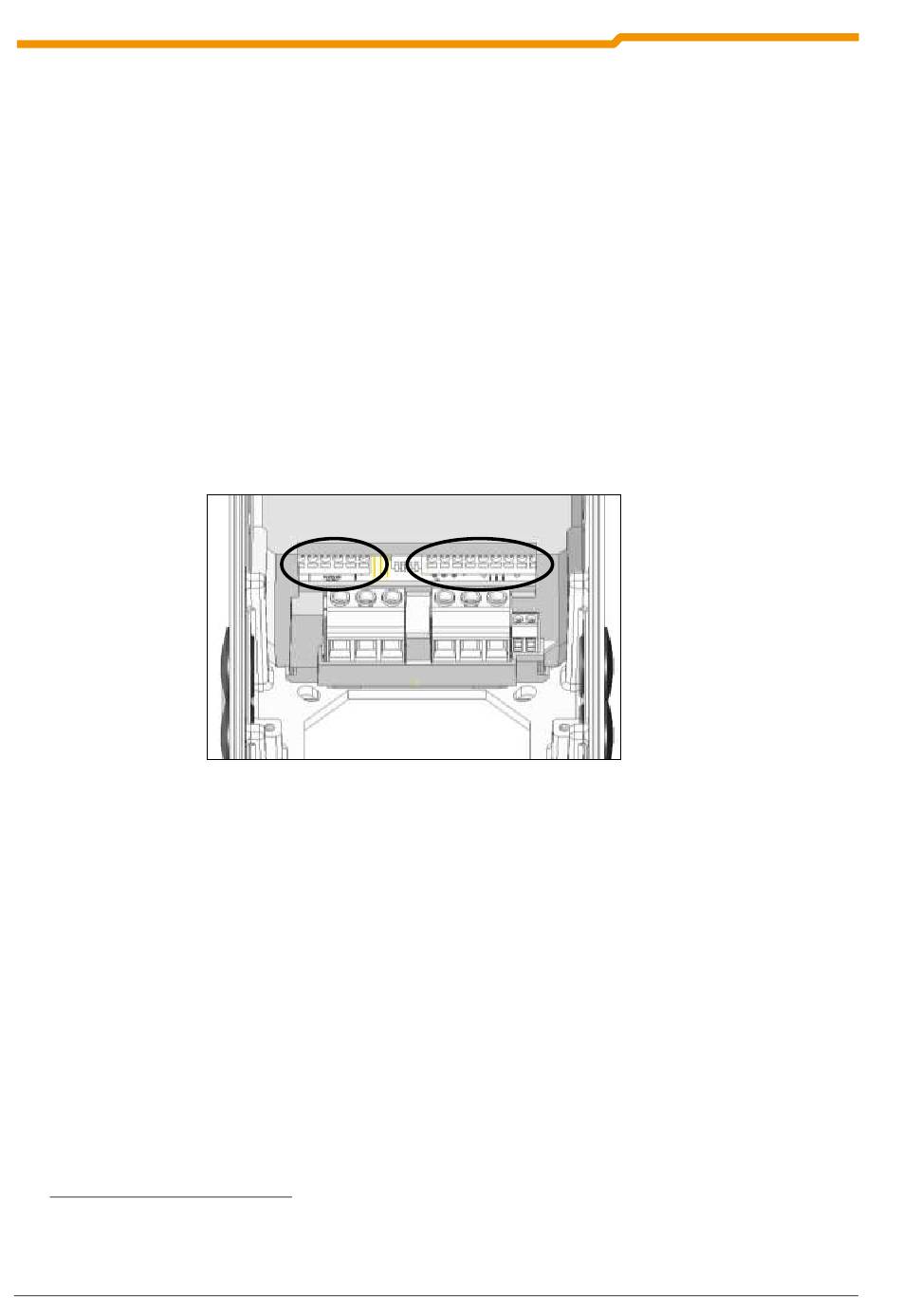

Les bornes de commande sont situées dans le carter du démarreur. Selon le modèle (SK 105E...175E),
l'affectation du bornier varie.
Bornes de raccordement :
Section de câble :
Câbles de commande :
Tensions de commande,
externes :
3
Consommation de l'appareil de base sans options raccordées et sorties digitales sollicitées au maximum (env. 50mA
pour SK 105E...135E et SK 145E...175E avec interface AS en option, 100mA pour SK145E...175E avec PROFIbus en
option)
28
borne à ressort de rappel, tournevis à fente, taille 2,0 mm
2
0,2 à 1,5mm
, AWG 24-16, rigide ou souple sans gaines aux extrémités des
brins
poser et blinder séparément des câbles réseau/moteur
18...30V, min. 25...100mA
taires, l'intensité du courant augmente. Permet l'alimentation du démarreur et
des options raccordées.
Version de pré-série
3
, selon l'équipement et les options supplémen-
BU 0135 FR-2713
