5B. INSTALACIÓN ELÉCTRICA POWERFOIL X3.0, POWERFOIL X2.0
CON FILTRO EMI CONT.

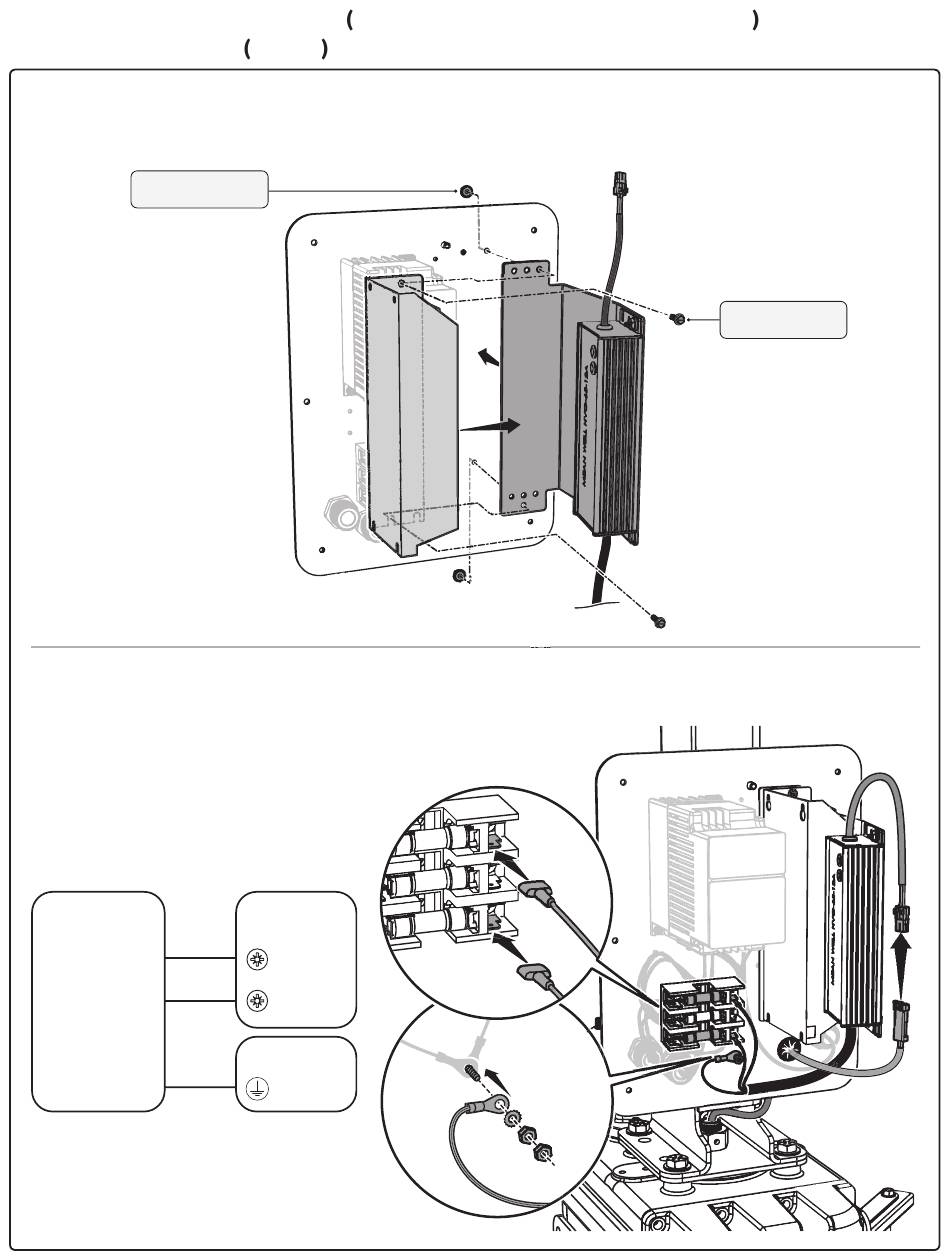

Reinstale el fi ltro EMI con la fuente de alimentación
Monte el fi ltro EMI y la fuente de alimentación en la misma ubicación donde estaba montado anteriormente el fi ltro EMI. El soporte
de la fuente de alimentación debe quedar entre el fi ltro EMI y la placa VFD.
6-32 Tuerca hexagonal
fl ange dentada
Conecte la fuente de alimentación
Vuelva a instalar la cubierta del VFD cuando termine de realizar todas las conexiones eléctricas.
Fuente de
alimentación
Café
Azul
Verde
Fusión de VFD
F1
F2 o F3
Placa VFD
PE/GND
Tornillo hexagonal
fl ange de 6-32 x 1/2"
