MISE EN SERVICE ET ENTRETIEN

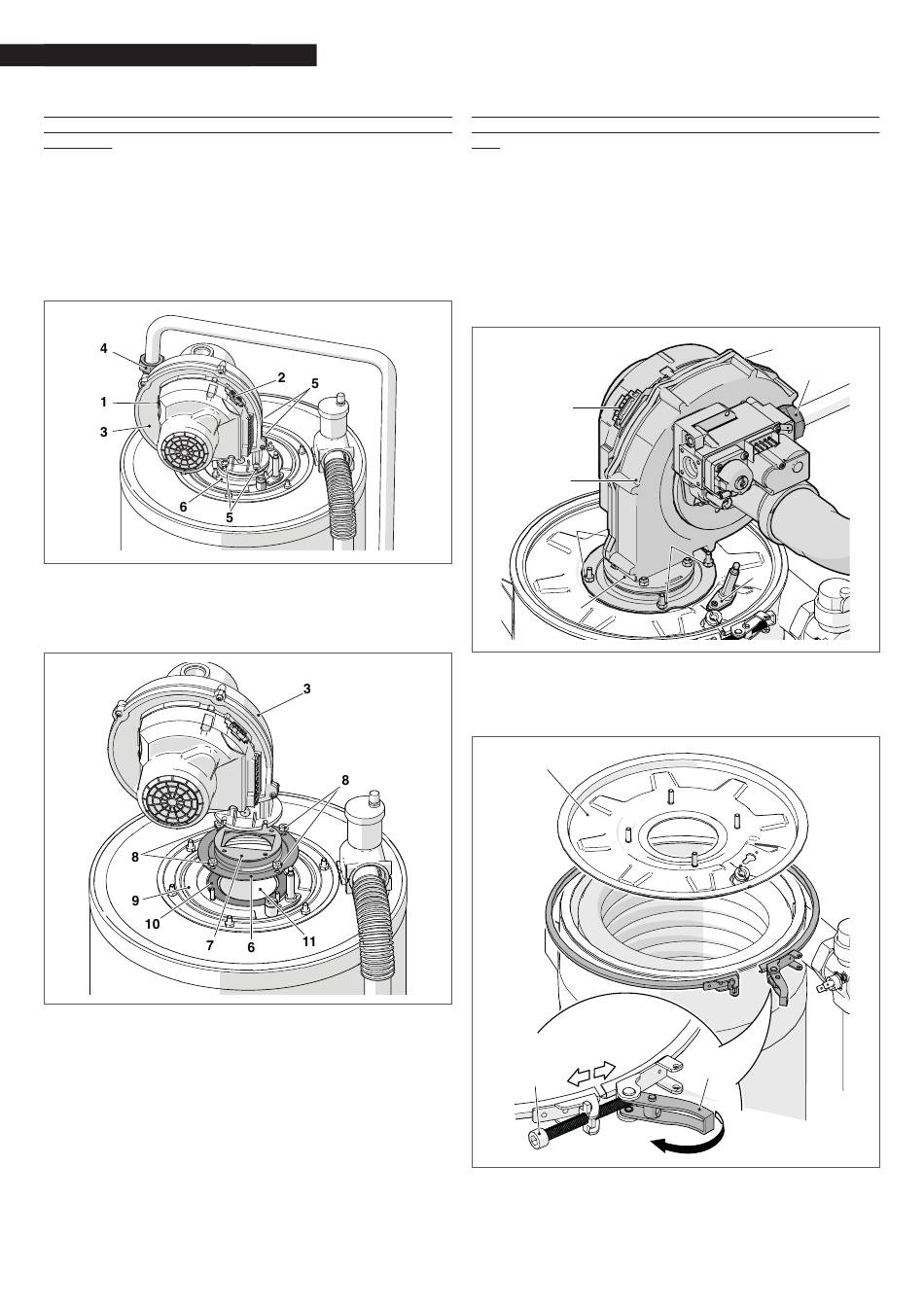

Démontage du ventilateur et du brûleur sur les modèles
Condexa PRO 90- Condexa PRO 100 - Condexa PRO 115 - Conde-
xa PRO 135
− Retirer la vis de fixation et le panneau avant
− Débrancher les câblages (1) et (2) du ventilateur (3)
− Retirer le tuyau d'air du ventilateur si le module ther-
mique est de type C (la configuration type C n'est pas li-
vrée de série mais obtenue avec un accessoire spécial)
− Dévisser la bague (4) et débrancher le tuyau de gaz
− Dévisser avec une clé à tube les quatre vis (5) qui fixent le
ventilateur (3) à la bride (6)
− Retirer le ventilateur (3) et le joint (7)
− Dévisser les quatre vis (8) qui fixent la bride (6) à la bride
située en dessous (9)
− Retirer le joint (10) et déposer le brûleur (11).
− Remplacer les joints (7-10) par de nouveaux joints.
Une fois les opérations d'entretien terminées, remonter les
composants en procédant à l'inverse de ce qui a été décrit.
9
Vérifier que le raccordement au gaz est bien étanche.
Démontage de la fermeture supérieure pour le nettoyage de
l'échangeur sur les modèles Condexa PRO 35 P - Condexa PRO
50 P
− Retirer la vis de fixation et le panneau avant
− Débrancher les câblages (1) et (2) du ventilateur (3)
− Retirer le tuyau d'air du ventilateur si le module ther-
mique est de type C (la configuration type C n'est pas li-
vrée de série mais obtenue avec un accessoire spécial)
− Dévisser la bague (4) et débrancher le tuyau de gaz
− Dévisser avec une clé à tube les écrous (8) qui fixent le
groupe brûleur (9) à l'échangeur
− Retirer le ventilateur et tout le corps du brûleur (9)
− Démonter la plaque porte-électrode (10), vérifier l'état de
l'électrode et, le cas échéant, la remplacer
1
3
8
9
− Dévisser la vis (11)
− Ouvrir la fermeture à levier (12)
− Soulever et déposer la fermeture supérieure (13) avec son
matelas isolant et le joint.
13
11
Une fois les opérations d'entretien terminées, remonter les
composants en procédant à l'inverse de ce qui a été décrit.
9
Vérifier que le raccordement au gaz est bien étanche.
66
2
4
8
10
12
