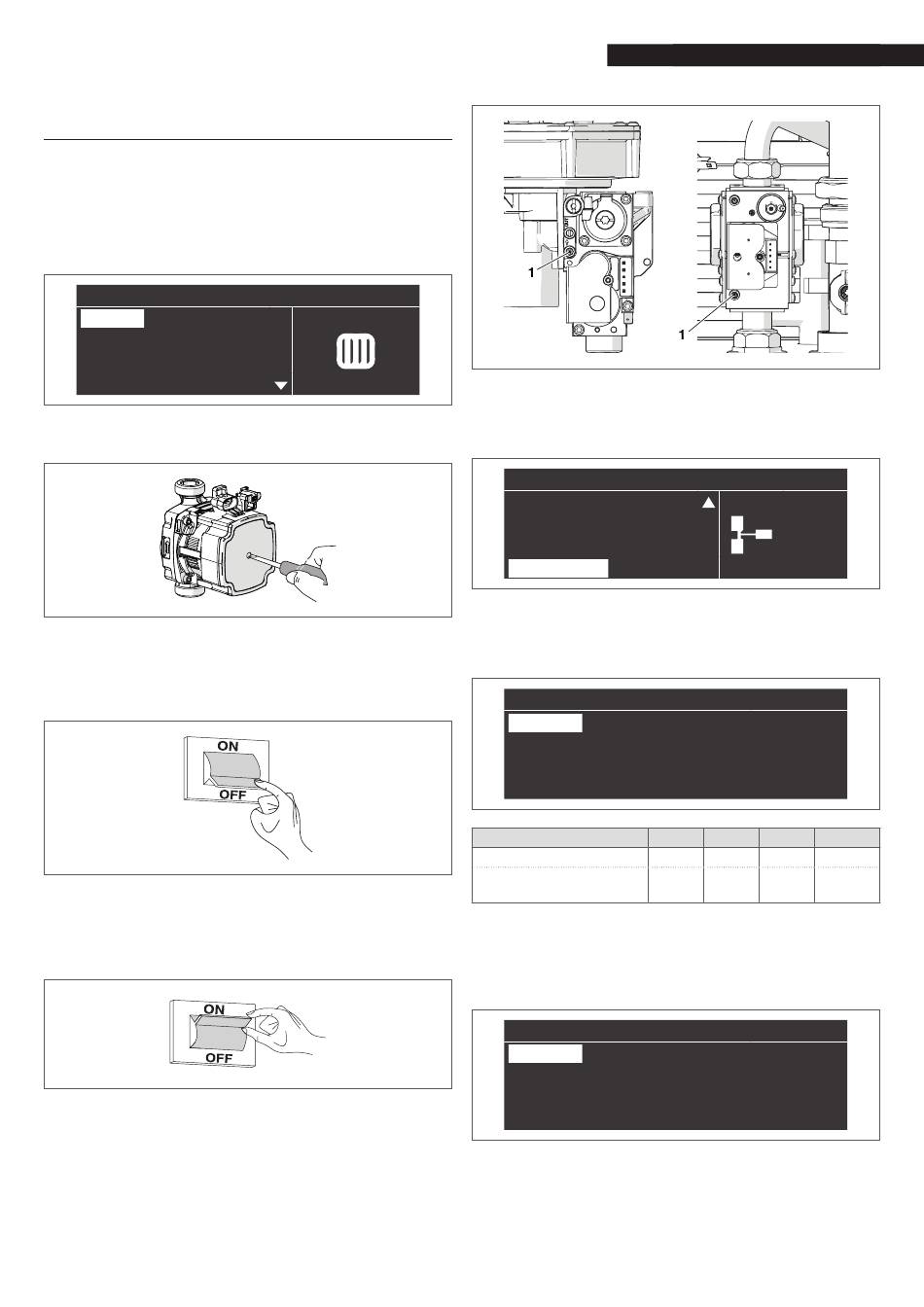

3.2
Contrôles pendant et après la première mise
en service
Après le démarrage, il faut effectuer un contrôle en arrêtant puis
en rallumant le module thermique comme suit :
− Régler le mode de fonctionnement du module thermique
en mode chauffage sur 0 (Par. 1) et fermer l'entrée TA pour
déclencher une demande de chaleur
− Si nécessaire, augmenter la valeur de consigne (Chauff.
central → P . de cons. de chauffage)
Menu
"
"
Chauffage
"
"
ECS
"
"
Information
"
"
Réglage
"
"
− Vérifier que les circulateurs tournent librement et correc-
tement
− Vérifier l'arrêt total du module thermique en éliminant la
demande de chaleur et en ouvrant le contact « TA » (OFF).
− Vérifier que le module thermique est complètement ar-
rêté en mettant l'interrupteur principal de l'appareil et
l'interrupteur général de l'installation sur « éteint ».
Si toutes les conditions sont remplies, mettre sous tension le
module thermique en mettant l'interrupteur général de l'ins-
tallation et l'interrupteur principal de l'appareil sur « Allumé »,
puis effectuer l'analyse des produits de combustion (voir para-
graphe « Réglages »).
CONTRÔLE DE LA PRESSION DU GAZ D'ALIMENTATION
− Placer l'interrupteur général de l'installation sur "éteint"
− Retirer la vis de fixation et le panneau avant
− Dévisser d'environ deux tours la vis de la prise de pres-
sion (1), en amont de la vanne de gaz, et y connecter un
manomètre
− Mettre sous tension le module thermique en mettant
l'interrupteur général de l'installation et l'interrupteur
principal de l'appareil sur « Allumé ».
Menu
"
"
ECS
"
"
Information
"
"
Réglage
"
"
Test du Système
"
"
− Sélectionner « Puiss. max. » à l'aide des touches ▲/▼,
puis appuyer sur ● pour confirmer. Le ventilateur com-
mence à tourner à sa vitesse maximale (valeur variable
selon le modèle).
Test du Système
"
"
Etat De Test
"
"
Vitesse du ventilateur
"
Ionisation
"
"
DESCRIPTION
Indice de Wobbe
Pression nominale ali-
mentation
À la fin des vérifications :
− Sélectionner « OFF » à l'aide des touches ▲/▼, puis ap-
puyer sur ● pour confirmer.
− Débrancher le manomètre et revisser la vis de la prise de
pression (1) en amont de la vanne de gaz.
Test du Système
"
"
Etat De Test
"
"
Vitesse du ventilateur
"
Ionisation
"
"
− Une fois ces opérations terminées, remonter le panneau
avant et serrer la vis de fixation.
57
MISE EN SERVICE ET ENTRETIEN
Énergie Max
"
0
rpm
"
"
0.0 μA
G20
G30
G31
45,7
80,6
70,7
20
28-30
37
Arret
"
0
rpm
"
"
0.0 μA
"
"
MJ/m
3
mbar
"
"
