2. INSTALLATION
2.1. ASSEmbLAGE dU SySTEmE mIG
Procédez à l'assemblage des appareils selon l'ordre ci-dessous et suivez les instructions de montage et de
fonctionnement indiquées dans les manuels d'utilisation fournis.
1. Installation de la source de courant
Lisez le paragraphe "INSTALLATION" du manuel d'utilisation des sources de courant Kemppi WeldForce
et effectuez la mise en marche selon les prescriptions.
2. Montage de la source de courant Kemppi KPS sur le chariot
Lisez et suivez les instructions données dans le manuel d'installation/montage du chariot de transport
3. Déposez le WeldForce KWF sur la source de courant
4. Raccordement des câbles
Branchez les câbles conformément aux instructions fournies avec le matériel.
La polarité du fil de soudage (+ ou -) peut être changée en remplaçant le câble du courant de soudage KWF
et le câble du courant de retour à l'aide du connecteur pour câble de soudage du poste à souder WeldForce
de Kemppi.
5. Vitesse maximale de dévidage
Lors de la livraison la vitesse du dévidoir est de 18 m/min, ce qui est suffisant pour la plupart des travaux de
soudure. Si vous avez besoin d'une vitesse plus élevée, vous pouvez augmenter la vitesse maximale jusqu`à
25 m/min en remplaçant le galet d'entraînement sur l'arbre du moteur par un plus grand. Le grand galet
d'entraînement D40 est livré avec le dévidoir dans le tiroir d'accessoires.
Si nécessaire, la vitesse de dévidage est modifiée comme suit:
– A l'aide de la fonction SETUP, la vitesse de dévidage peut être modifiée pour atteindre 25 m/min au
maximum. Reportez-vous à la section «Changement des paramètres SETUP» pour les instructions.

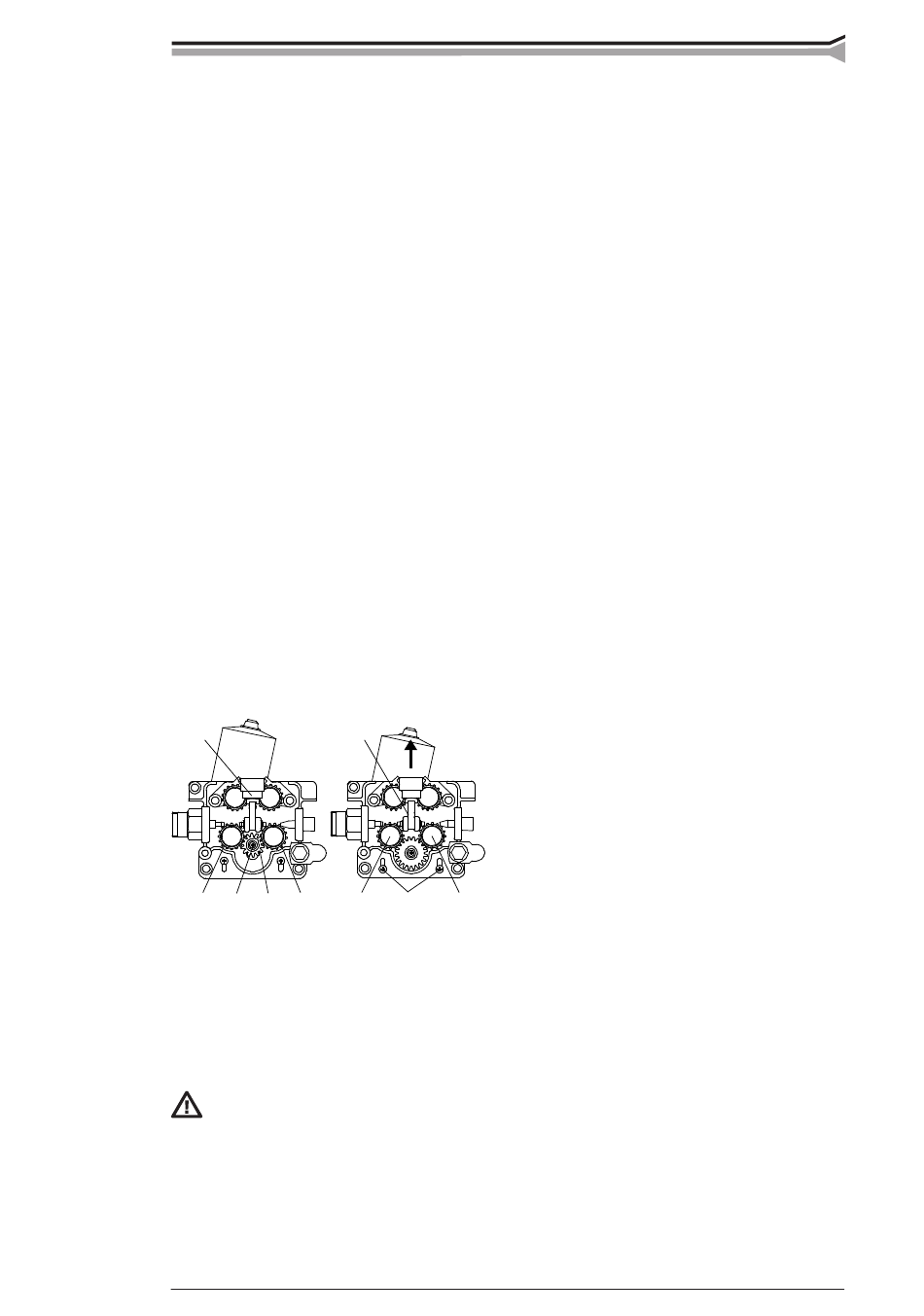

– Desserez les galets (20). Retirez les galets inférieurs (21). Enlevez la vis (23) et sa rondelle. Retirez
le galet d'entraînement D28 (24), de l'arbre du moteur.
20
21
23 24
21
– Dévissez d'un tour les vis (25) (3 pièces). Fixez le galet d'entraînement D40 sur l'arbre du moteur.
Resserez la vis (23) ainsi que sa rondelle.
– Remettez en place les galets (21), mais cependant ne serrez pas les vis de maintien des galets (22).
– Soulevez le moteur de manière à avoir un vide entre les dents du galet d'entraînement et les galets
de dévidage d'environ 0,2 mm.
– Resserrez les vis (25). Vérifiez la distance entre les dents des galets. Si nécessaire, modifiez la position
du moteur. Resserrez les vis de fixation des galets de dévidage (22).
Une trop petite distance entre les galets d'entraînement et les galets de dévidage entraînerait
une surchauffe du moteur.
D'autre part, une trop grande distance entraînerait une usure rapide des galets de dévidage et
du galet d'entraînement.
© Kemppi oy
25
22
25
22
WeldForce KWF 500, 300, 00S, 300S / 061 –
