MK 1
III 3 - MONTAGE DU VIT-DE- MULET
III 3 a - Monter le vit-de-mulet sur le mât à la hauteur choisie (§ III 1). Le fixer avec 2
lardons (voir § précédent, III 2 d ) et les écrous Nylstop correspondants. Couple de
serrage à respecter : 1 à 1,5 daN/m.
III 3 b - À l'aide de serre-joints ou tout autre moyen approprié, cambrer à la forme du
mât les plaques de vit-de-mulet (13) en aluminium. Au cours de cette opération,
protéger les plaques par les moyens appropriés.
III 3 c - Recouper les plaques de vit-de-mulet (13) si elles sont trop longues, en les
conservant cependant aussi longues que possible.
III 3 d - Tracer les axes de perçage sur les plaques de vit-de-mulet (13) en fonction de la
fixation choisie pour le montage ultérieur des rivets de fixation à tête conique (14)
fournis. Percer des trous Ø 5 mm dans les plaques et les fraiser pour recevoir les têtes
coniques des rivets qui ne doivent pas dépasser. Prévoir au moins 8 rivets sur chaque
plaque de vit-de-mulet (13).
III 3 e - Monter provisoirement l'articulation de vit-de-mulet (10) sur le vit-de-mulet (12),
ainsi que les rondelles (29a ; 29 nylon) et (30 inox), et serrer l'écrou (30a) et le contre
écrou (31) voir fig.4
III 4 - ASSEMBLAGE DES PROFILS DE GUINDANT
Cette phase du montage sera commodément réalisée à plat sur le sol.

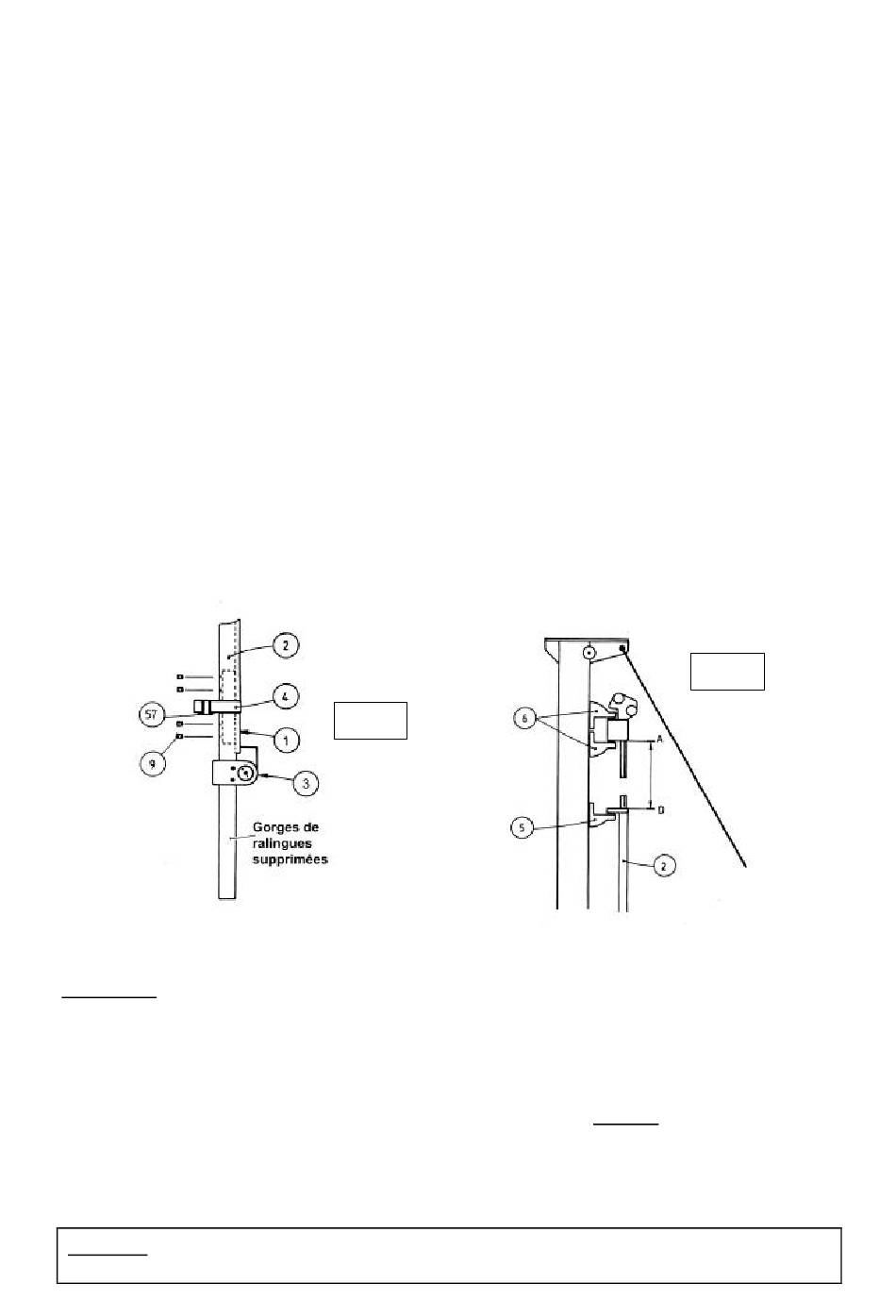

III 4 a - Assembler les profils de guindant (1 et 2) en commençant par le profil inférieur
de longueur 0.60 m (1) qui comporte le guide ralingue (3). La partie basse de ce profil
(1) est identifiable parce que les gorges de ralingue ont été supprimées (voir fig.2).
Fig.3
Fig.2
III 4 b - Emboîter à fond une articulation/jonction (4) à l'extrémité supérieure du profil de
0.60 m (1) pour que la collerette en Nylon (57) de l'articulation/jonction (4) soit tournée
vers le bas des profils. (fig. 5)
III 4 c - Monter et serrer les vis de jonction (9) en haut du profil.
III 4 d - Emboîter à fond un profil de 2 mètres (2) sur l'articulation/jonction (4) montée en
haut du profil de 0.60 m (1).
III 4 e - Monter et serrer les vis de jonction (9). Assembler ainsi de suite tous les profils
de guindant (2) sauf le dernier profil de 2 mètres (2). Rappel : veiller à toujours
tourner les collerettes Nylon (57) des articulations/jonctions (4) vers le bas de profils.(
fig. 5 )
III 4 f - Hisser avec la balancine de GV les profils ainsi assemblés (1 et 2) en les
présentant du côté de la face arrière du mât.
Attention : au cours de cette opération, veiller à ne pas laisser les profils de guindant
cintrer exagérément.
8
