30RB/30RQ - 30RBY/30RQY
Remplacement de la pompe , dispositifs de protection de l'unité

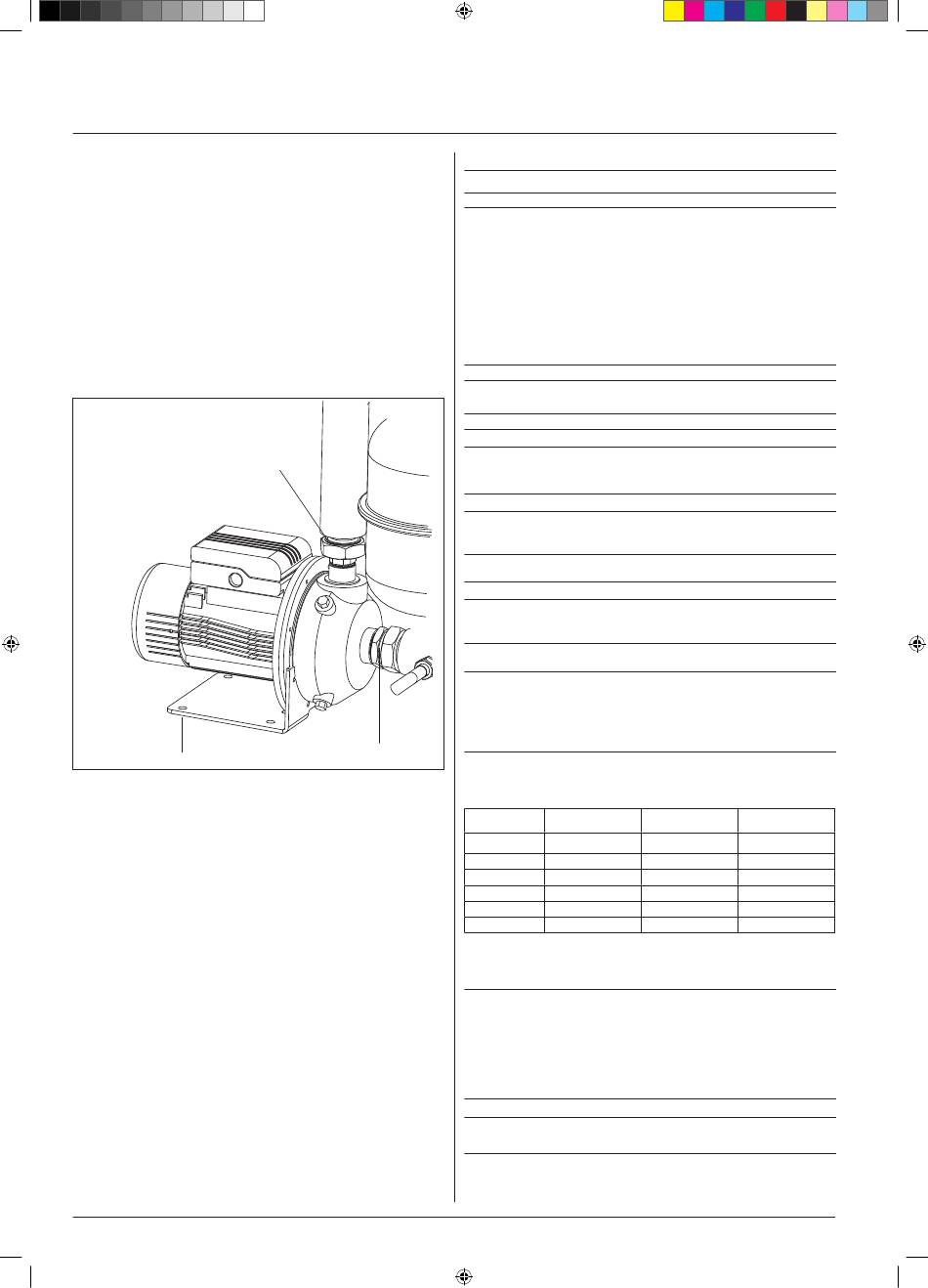

Remplacement de la pompe
Pour remplacer la pompe d'eau, procéder comme indiqué ci-dessous:
- Couper l'alimentation électrique de l'unité.
- Ouvrir/démonter le/s panneau/x d'accès
- Débrancher les connexions électriques de la pompe.
- Vider l'eau du module hydraulique.
- Desserrer les raccords-union 1 et 3.
- Déposer les quatre vis de fixation 2 de la pompe.
- Installer la nouvelle pompe.
- Mettre en place les vis de fixation 2.
- Serrer les raccords-union 1 et 3
-
Brancher les connexions électriques de la pompe.
- Brancher l'alimentation électrique de l'unité.
- S'assurer que la rotation de la pompe est dans la direction correcte en
utilisant le trou prévu à cet effet placé sur le panneau arrière
- Remonter le panneau d'accès latéral.
1 raccord-union
2 vis
3 raccord-union
2
Description des dispositifs de protection de l'unité
L'unité comporte les dispositifs suivants de protection:
- Protection interne du compresseur.
- Protection thermique interne des ventilateurs.
- Interrupteur principal.
- Dispositif de protection de commande à temps de fonctionnement minimal
- Interrupteur thermo-magnétique général.
- Interrupteur thermo-magnétique de la commande.
- Interrupteur magnétothermique ventilateurs, résistances électriques et
compresseur.
- Thermostat antigel.
- Détecteur de défaut pour sondes de température et de pression.
- Pressostat haute pression: protège l'unité contre la pression de condensation
excessive.
Les paramètres du pressostat haute pression sont préréglés à l'usine et donc
non réglables.
L'appareil s'arrête à cause de l'activation du seuil d'alarme haute pression avant
que le pressostat haute pression ne se déclenche. Cette fonction est assurée
par le dispositif de contrôle électronique à travers un capteur de pression.
- Pressostat basse pression: Cette fonction est réalisée par le dispositif de
commande électronique, via un transducteur de pression.
Seulement sur les appareils équipés du module hydraulique.
- Protection thermique externe du moteur de la pompe.
F - 18
128H68_FR.indd 18
1
3
Tableau III: Réglages des pressostats
Mise à zéro
Réarmement
IMPORTANT: La modification de paramètres préréglés à l'usine
différents du set point de projet sans l'autorisation préalable du fabricant
peut entraîner l'annulation de la garantie. En cas d'utilisation différente
de celle qui a été prévue par le fabricant, demander l'autorisation du
service d'assistance Carrier pour modifier la configuration du système
Pro-Dialog +.
Limites de fonctionnement 30RB
Ces unités ont été conçues pour fonctionner dans les limites indiquées:
Évaporateur
Temp. d'entrée de l'eau (au démarrage)
Temp. de sortie de l'eau (en fonctionnement)
Condenseur
Temp. d'entrée de l'air
Limites de fonctionnement 30RQ
Cycle de refroidissement
Echangeur de chaleur à plaques
Temp. d'entrée de l'eau (au démarrage)
Temp. de sortie de l'eau (en fonctionnement)

Batterie:

Temp. d'entrée de l'air
Cycle de chauffage
Echangeur de chaleur à plaques
Temp. d'entrée de l'eau (au démarrage)
Temp. de sortie de l'eau (en fonctionnement)
Batterie:
Echangeur de chaleur à plaques
Contacter Carrier si une température d'entrée de l'eau est inférieure à 7,8 °C.
*
En cas de fonctionnement à une température de sortie de l'eau inférieure à 5°C, il
**
est nécessaire d'ajouter de glycol dans l'eau en circulation dans l'interface utilisateur
en sélectionnant le "support saumure"
Si vous utilisez, mais la température de sortie de glycol est supérieure à 5 degrés C,
vous devez sélectionner l'interface utilisateur "moyen saumure"
Débits minimum et maximum des échangeurs
de chaleur à plaques
Débit minimum, l/s
30RB-RQ017 0,45
30RB-RQ021 0,57
30RB026 0,67
30RQ026 0,67
30RB033 0,87
30RQ033 0,87
* Débit maximum correspondant à une pression disponible de 50 kPa (unité avec
module hydraulique)
** Débit maximum correspondant à une perte de charge de 100 kPa dans
l'échangeur à eau (unité sans module hydraulique).
Teneur en eau du circuit hydraulique
Quelle que soit la taille du système, le volume minimum du circuit
hydraulique est calculé à l'aide de la formule suivante:
Volume = CAP x N = Litres
(kW)
CAP: Puissance nominale de refroidissement dans des conditions
nominales d'utilisation
Application
Conditionnement d'air
Refroidissement industriel
Ce volume d'eau est nécessaire pour obtenir la stabilité de l'installation et
la précision de la température. Il est souvent nécessaire d'ajouter au circuit
un réservoir tampon pour atteindre le volume souhaité.
Déclenchement
44 bar Manuel
Minimum °C Massimo °C
7,8* 30
5** 18
-10 48
Minimum °C Massimo °C
7.8* 30
5** 18
-10 48
Minimum °C Massimo °C
10 45
20 50
Minimum °C Massimo °C
-15 40
Débit maximum, Débit maximum,
l/s* l/s**
1,4 1,3
1,6 1,5
2 1,5
2,2 1,8
2,2 1,8
2,3 1,9
N
3,5
Voir note
