Bosch SGH182 Manuel D'utilisation page 19

1. Après avoir monté l'accessoire d'alimentation automatique
sur l'outil, faites glisser la bande d'alimentation en vis à
travers le guide prévu à cet effet dans l'accessoire
d'alimentation automatique (Fig. 2).
2. Pour ne pas risquer que des vis ne se coincent dans
l'accessoire d'alimentation automatique, faites glisser la
bande d'alimentation en vis dans le guide en prenant
beaucoup de précautions jusqu'à ce que la première vis soit
engagée dans le mécanisme d'alimentation automatique
(Fig. 2).
Cet outil est conçu pour visser et pour retirer des vis. Il
n'est pas approprié pour des applications à couple élevé,
comme pour enfoncer des vis TEK®.
GÂCHETTE DE COMMANDE A VITESSE VARIABLE
Votre tournevis est équipé d'une gâchette de commande à
vitesse variable. Vous pouvez mettre le tournevis en
marche ou au repos en appuyant ou en relâchant la
gâchette respectivement. Dépendant de la pression exercée
sur la gâchette, il est possible de régler la vitesse dans les
limites minimale et maximale spécifiées sur la plaquette
emblématique. Exercez plus de pression pour augmenter la
vitesse et moins pour la diminuer (Fig. 1).
BOUTON DE VERROUILLAGE EN ETAT DE MARCHE
Le bouton "Lock-ON" (verrouillage en état de marche), situé
en dessous de la gâchette) permet un fonctionnement
continu à la vitesse maximum sans avoir besoin de
maintenir le doigt sur la gâchette.

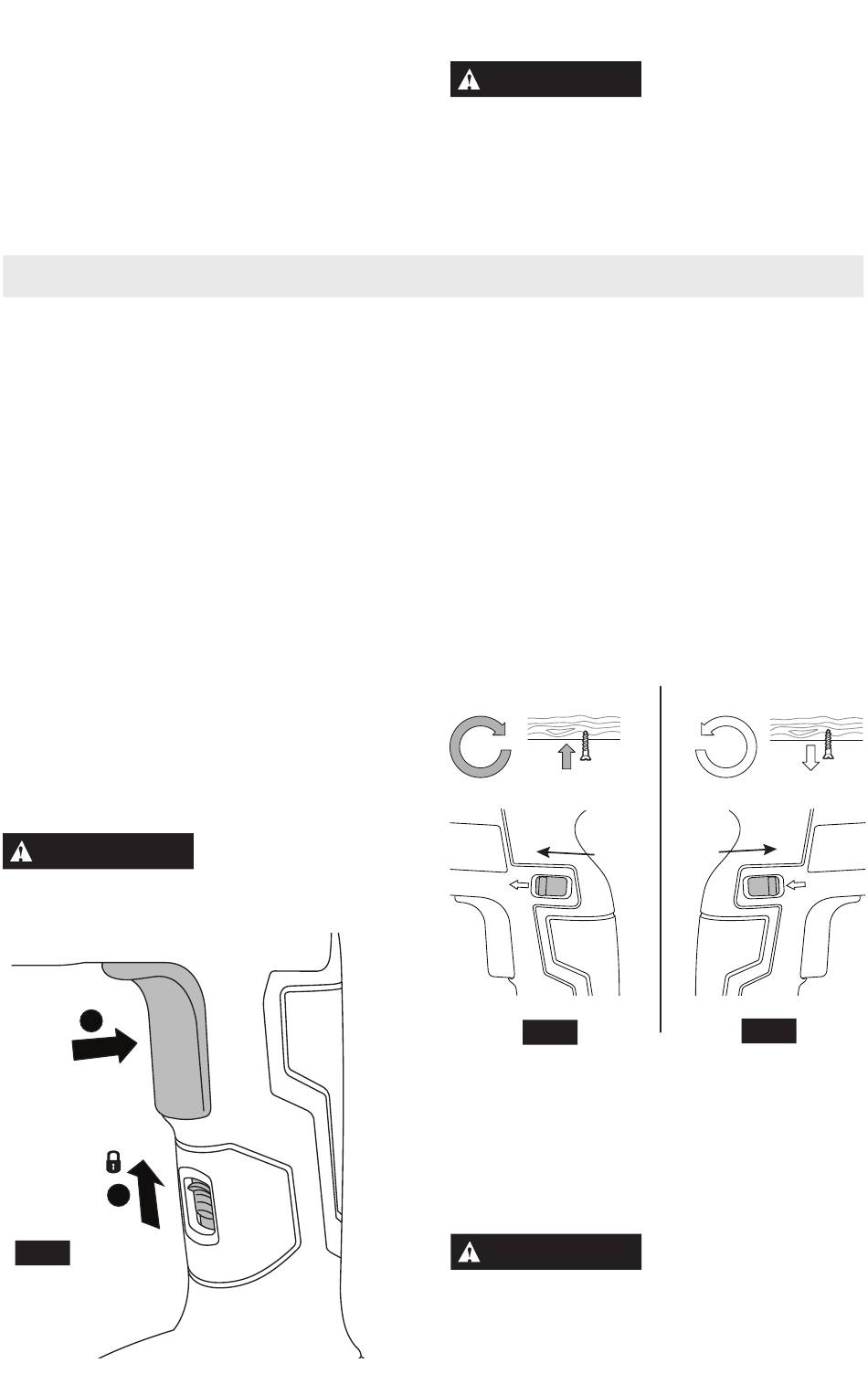

BLOCAGE DE LA GÂCHETTE EN POSITION DE MARCHE :
comprimez la gâchette, enfoncez le bouton de blocage en
position de marche, puis relâchez la gâchette (Fig. 8).
POUR DÉBLOQUER LA GÂCHETTE : appuyez sur la
gâchette et relâchez-la sans toucher au bouton de blocage.
AVERTISSEMENT
de verrouillage en état de marche, la gâchette ne peut
pas être relâchée.
1
2
FIG. 8
Mode d'emploi
Si l'utilisateur appuie
continuellement sur le bouton
3. Une bande d'alimentation en vis engagée doit ressortir par la
partie supérieure du mécanisme d'alimentation automatique.
MISE EN GARDE
tirez pas vers l'arrière. Toute tentative de tirage de la bande
d'alimentation en vis par le bas du mécanisme
d'alimentation automatique risquerait d'endommager
l'accessoire d'alimentation automatique. Pour retirer la
bande d'alimentation en vis, tirez sur celle-ci depuis le haut
du mécanisme d'alimentation automatique.
EMBRAYAGE CONTRÔLÉ PAR LA PRESSION
Cet outil est muni d'un embrayage qui, quand il est
combiné avec la commande de profondeur Posi-Lok™,
arrête la vis à la profondeur désirée et empêche la tête de la
vis d'être foirée ou de casser l'embout de la visseuse.
L'embrayage devient engagé et commence à enfoncer la
vis dans l'ouvrage quand on fait pression sur la pointe de
l'embout. L'embrayage se désengage et cesse d'enfoncer
la vis lorsque la commande de profondeur entre en contact
avec l'ouvrage et réduit la pression sur la pointe de
l'embout.
COMMUTATEUR DE SENS DE ROTATION
Il est possible d'accéder à cette commande d'un côté ou de
l'autre de l'outil pour changer le sens de rotation de
l'embout.
FIG. 9a
Rotation dans le sens des aiguilles d'une montre, vers
l'avant: mettez le commutateur de sens de rotation dans la
position avant (Fig. 9a).
Rotation dans le sens des aiguilles d'une montre, vers
l'arrière : mettez le commutateur de sens de rotation dans la
position arrière (Fig. 9b).
MISE EN GARDE
se soit complètement immobilisé. Un changement
durant la rotation du mandrin pourrait endommager
l'outil (fig. 1)..
-19-
Après avoir installé la bande
d'alimentation en vis, ne la
FIG. 9b
Ne changez pas le sens de
rotation avant que l'outil ne
