FUNCIONAMIENTO
CÓMO EFECTUAR CORTES DE MORTAJAS

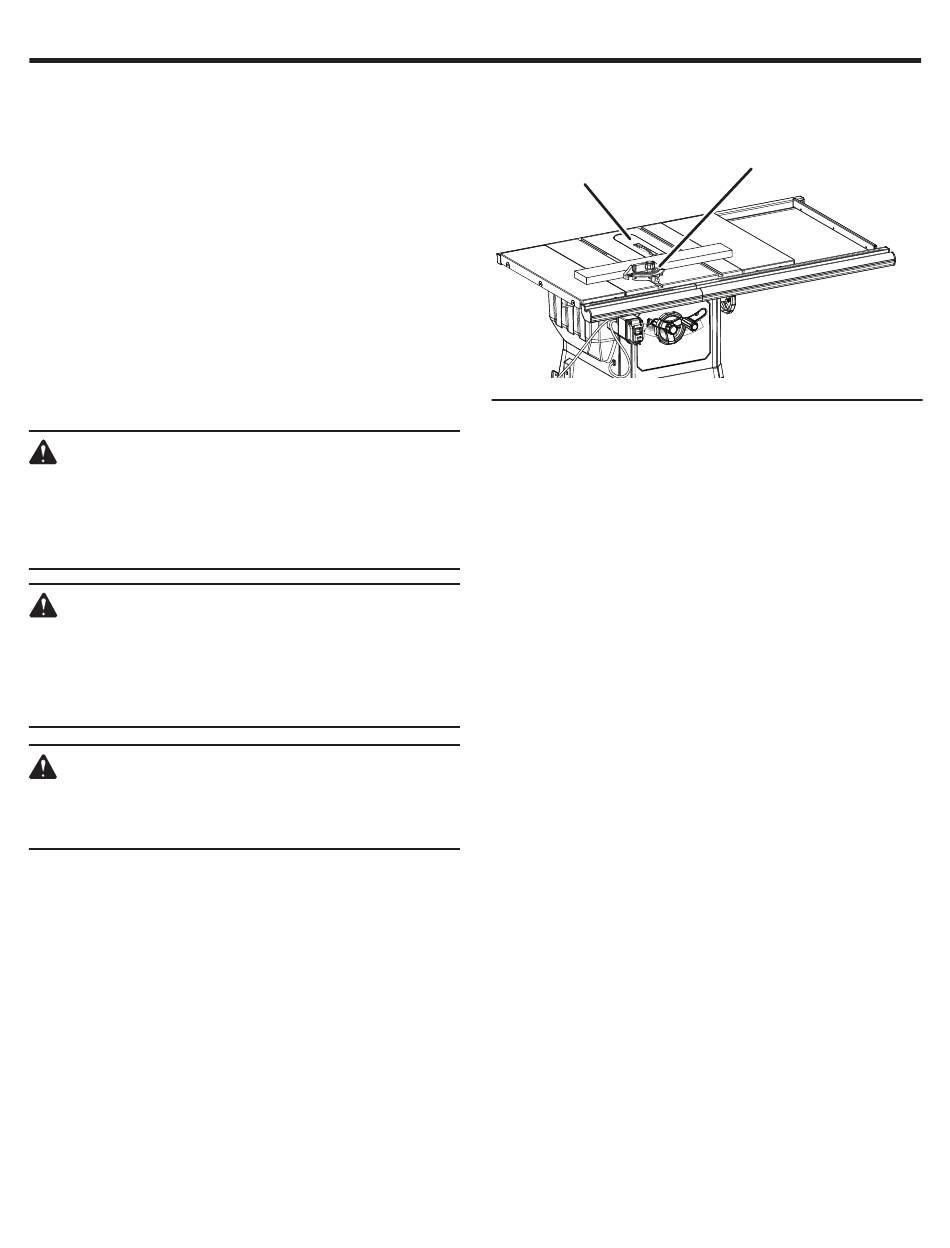

Vea la figura 76.
Para este procedimiento se requiere una placa de la garganta
para corte de ranuras optativa (vea la sección Accesorios de este
manual y consulte al personal de la tienda de menudeo de su
preferencia). Todos las hojas y juegos de hojas de ranurado debe
tener una velocidad nominal inferior a la de esta herramienta. Esta
sierra está diseñada para usar con una hoja de ranurar de hasta
152,4 mm (6 pulg.) (hasta un ancho de 20,65 [13/16 in]). No utilice
hojas de ranurar ajustables con esta sierra.
NOTA: No ajuste a más de 38,1 mm (1-1/2 in) Asegúrese de que
la palanca de afloje no esté levantando la placa de la garganta.
Los cortes de rebajado son cortes de ranurado en el extremo de
una pieza de trabajo. Para obtener los mejores resultados, realice
cortes de rebajado con una hoja de ranurado apilada.
NOTA: Use una guía auxiliar cuando haga cortes de rebajado para
evitar que la cara de la guía de corte al hilo haga contacto con la
pila de la hoja de ranurado durante la operación de corte.
ADVERTENCIA:
Cuando se hace un corte sin traspaso del espesor de
la pieza de trabajo, la hoja queda cubierta con la pieza
de trabajo durante la mayor parte del corte. Para evitar
el riesgo de lesiones, esté alerta de la hoja expuesta
al principio y final de cada corte.
ADVERTENCIA:
Siempre coloque todos los arandelas de la hoja, los
separadores y los tuercas en la posición adecuada
cuando vuelva a cambiar la configuración para usar la
hoja de la sierra. La inobservancia de esta advertencia
puede causar lesiones y daños a la herramienta.
ADVERTENCIA:
Cuando haga cortes de ranuras, siempre utilice
bloques o palos empujadoras, y/o peines de sujeción,
para evitar el riesgo de lesiones graves.
 Desconecte la sierra.
 Retire la protección de la hoja, los trinquetes anticontragolpe,
la placa de la garganta y la cuchilla separadora.
NOTA: Para obtener detalles sobre cómo retirar y volver a colocar
la cuchilla separadora, consulte Cómo limpiar las placas de la
palanca de bloqueo de la cuchilla separadora en la sección
de Mantenimiento de este manual.
 Quite tuerca de la hoja, arandela de la hoja y hoja de la sierra.
NOTA: Siempre almacene la arandela de la hoja y placa de la
garanta en una ubicación segura.
 Montar la hoja de ranurar, según instrucciones de fabricante,
utilizando la hoja y cinceles giratorios adecuados para el ancho
de corte deseado.
 Vuelva a colocar la tuerca de la hoja y ajústela con firmeza.
NOTA: La arandela de la hoja puede utilizarse siempre y cuando
el árbol sobrepase ligeramente la tuerca del mismo.
 Asegúrese de que la tuerca de la hoja esté totalmente enroscada
y de que el árbol sobresalga después de apretar firmemente la
tuerca de la hoja.
SIN LA
PROTECCIÓN
DE LA HOJA
 Colocar la palanca de afloje del cuchilla separadora en en la
posición asegurada.
 Instale la placa de la garganta para cortes de ranuras y gire la
hoja de sierra con la mano para asegurarse de que gire libremente
y luego baje la hoja.
 Establecer la altura de la hoja.
 Según sea la forma y el tamaño de la madera, utilice la guía de
corte al hilo o la guía de ingletes.
NOTA: Si no se puede usar una guía de corte al hilo ni una guía
de ingletes, no se puede hacer un corte de ranura con esta
sierra.
 Si efectuar cortes al hilo, installer de peine de sujeción en la
posición adecuada para el corte que se hizo.
 Enciendido la sierra.
NOTA: Asegúrese de que la pieza de trabajo no toque la hoja
antes de encender la sierra. Permita que la hoja alcance la
velocidad plena antes de avanzar la pieza de trabajo hacia la hoja.
 Coloque la pieza de trabajo plana sobre la mesa con la orilla
pegada contra la guía de corte al hilo o la guía de ingletes.
 Utilice una plancha o estaca empujadora para mover la madera
durante el corte a través de la hoja. Nunca empuje una pieza
pequeña de madera hacia la hoja con la mano. Siempre utilice
una estaca empujadora. El uso de planchas empujadoras,
estacas empujadoras y peines de sujeción es necesario al
efectuar cortes sin traspaso del espesor de la pieza de trabajo.
 Cuando termine el corte, apague la sierra; para ello, ponga el
botón en la posición apagado. Espere a que la hoja se detenga
por completo antes de retirar la pieza de trabajo.
NOTA: En la ilustración de arriba, se muestra un corte transversal
de ranurado. Para hacer un corte al hilo de ranurado, retire la
protección de la hoja, los trinquetes anticontragolpe, la placa de la
garganta y la cuchilla separadora. Instale la hoja de ranurado y la
placa de la garganta de la hoja de ranurado y realice el corte al hilo;
vea Cómo efectuar cortes al hilo anteriormente en esta sección.
Una vez terminados todos los cortesde ranura:
 Desconecte la sierra.
 Quite la placa de la garganta de la hoja para cortar ranuras y la
hoja para cortar ranuras.
 Vuelva a instalar la cuchilla separadora en la posición hacia
arriba.
 Vuelva la hoja de corte estándar, la placa de la garganta estándar,
el conjunto protector y los trinquetes anticontragolpe.
48 − Español
CORTE DE RANURA
GUÍA DE
INGLETES
Fig. 76
