6.4.1 Mesure des caractéristiques de puissance des signaux à
bursts
Pour la mesure de la puissance sur une plage de représentation zéro, le
R&S FSVA/FSV offre des fonctions d'utilisation simple qui mesurent la puissance
sur un temps donné.
6.4.1.1 Mesure de la puissance d'un burst GSM pendant la phase d'activa-
tion

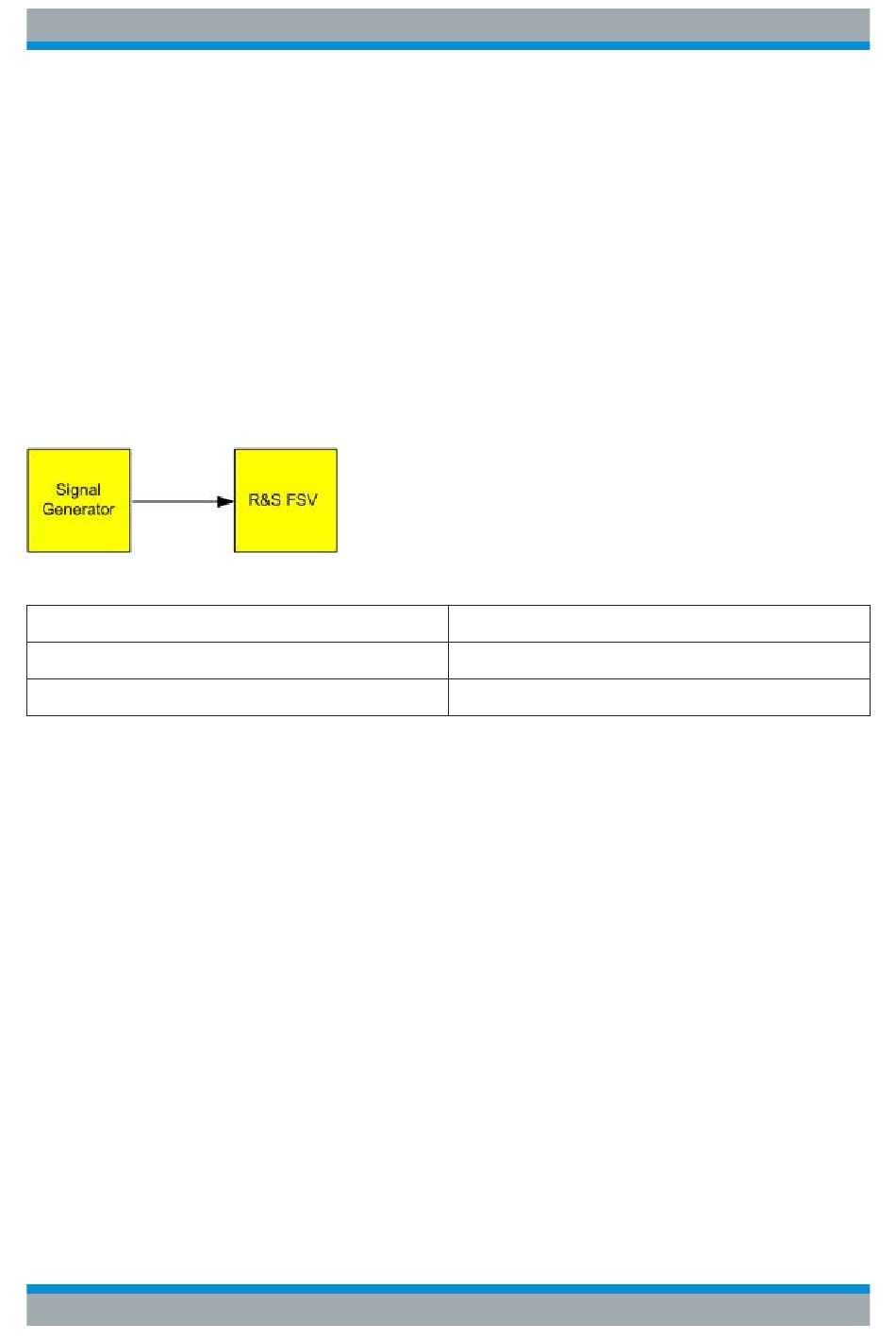

Mise en place du test
Tableau 6-5 : Réglages du générateur de signaux (par ex. R&S SMU) :
Fréquence
Niveau
Modulation
1. Réinitialisez l'analyseur de signal en appuyant sur la touche PRESET.
Les valeurs par défaut du R&S FSVA/FSV sont restaurées.
2. Réglez la fréquence centrale sur 890 MHz, la plage de représentation sur 0
Hz et la largeur de bande de résolution sur 1 MHz.
a) Appuyez sur la touche FREQ et saisissez 890 MHz.
b) Appuyez sur la touche SPAN puis saisissez 0 Hz, ou appuyez sur la tou-
che logicielle "Zero Span".
3. Réglez le niveau de référence du R&S FSVA/FSV sur 10 dBm (= niveau du
générateur de signal +10 dB) et l'atténuation à 20 dB.
a) Appuyez sur la touche AMPT.
b) Saisissez 10 dBm.
c) Appuyez sur la touche logicielle "Rf Atten Manual".
d) Saisissez 20 dB.
4. Réglez la durée de balayage sur 1 ms.
a) Appuyez sur la touche SWEEP.
Guide de démarrage rapide 1321.3066.09 ─ 03
Exemples de mesures simples
Mesures sur la plage de représentation zéro
890 MHz
0 dBm
GSM, un intervalle de temps activé
