Smartec S CLD132
!
Endress+Hauser
κ
2
1
C
min

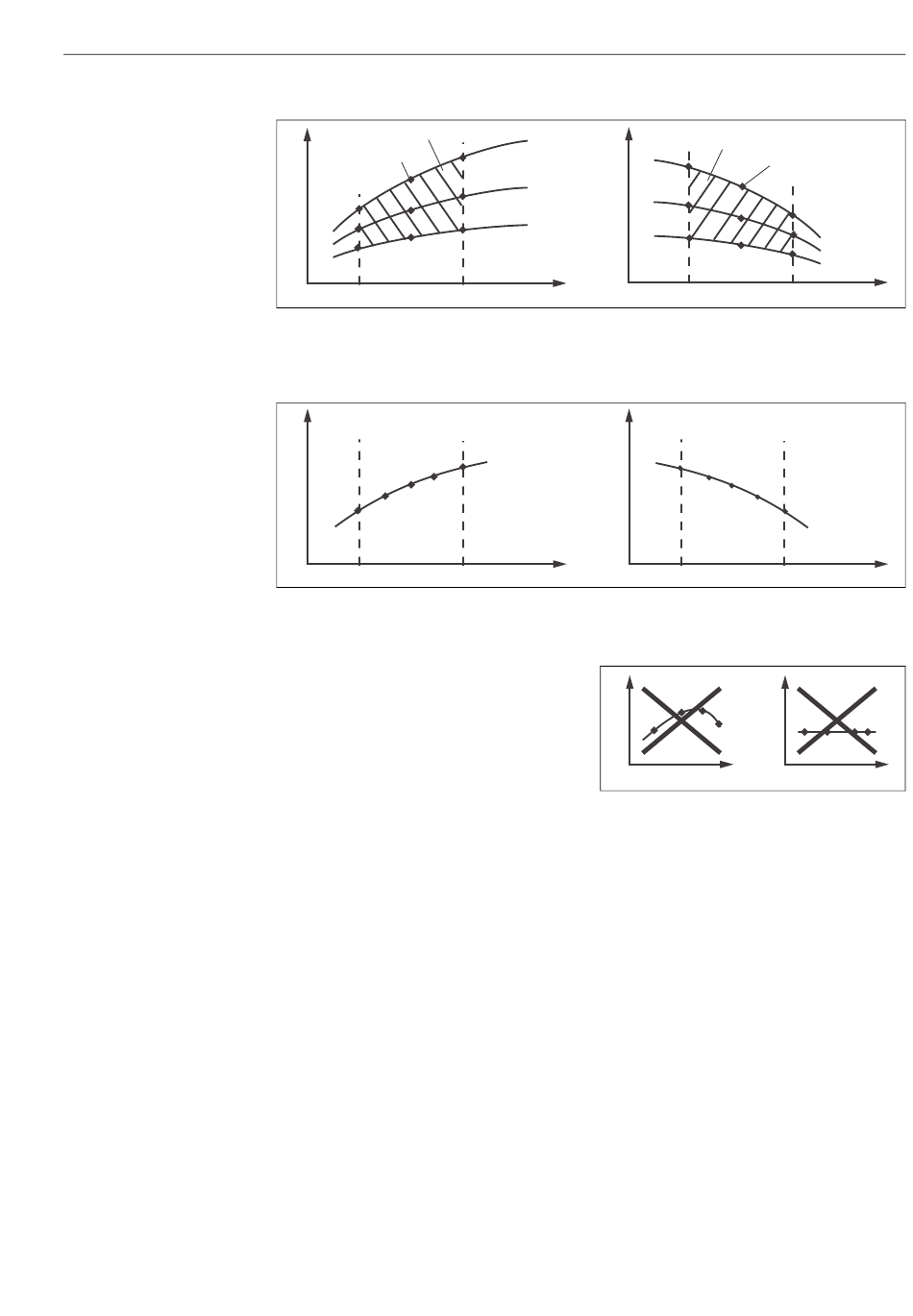

Fig. 36 :
Exemple pour les données de mesure dans le cas d'une température variable
κ
Conductivité
C
Concentration
T
Température
κ
1
C
min
Fig. 37 :
Exemple pour les données de mesure dans le cas d'une température constante
κ
Conductivité
C
Concentration
!
Remarque !
Les caractéristiques obtenues à partir des points
de mesure doivent être strictement monotones
croissantes ou décroissantes dans le domaine
des conditions de process, c'est-à-dire qu'elles
ne doivent présenter ni minima, ni maxima, ni
portions de tracé constant. Les profils de courbe
ci-contre ne sont par conséquent pas autorisés.
Entrée de valeurs
Dans les champs K6 à K8, entrez pour chaque échantillon mesuré les trois valeurs caractéristiques
(conductivité, température et concentration).
• Température de process variable :
Entrez au moins les quatre groupes de trois valeurs nécessaires.
• Température de process constante :
Entrez au moins les deux groupes de trois valeurs nécessaires.
Remarque !
• Si les valeurs de conductivité et de température se situent hors du tableau de concentration en
mode mesure, la précision de la mesure de concentration est nettement moindre et le message
d'erreur E078 ou E079 est émis. Il faut donc prendre en compte les seuils du process lors de la
détermination des caractéristiques.
Si avec une caractéristique croissante, on entre un groupe de trois valeurs supplémentaire avec
0 µS/cm et 0 % pour chaque température utilisée, on pourra travailler avec la précision nécessaire
et sans message d'erreur à partir du début de la gamme de mesure.
• La compensation en température de la mesure de concentration se fait automatiquement à l'aide
des tables entrées. Le coefficient de température entrée dans "Configuration 2" n'est par
conséquent pas actif ici.
κ
T
3
T
2
T
1
C
C
max
1
Point de mesure
2
Gamme de mesure
κ
T
C
C
ma x
T
Température constante
1
Gamme de mesure
κ
Fig. 38 :
κ
C
Mise en service
2
T
1
3
T
2
T
1
C
C
min
max
C07-CLD132xx-05-06-00-xx-012.eps
1
C
C
min
ma x
C07-CLD132xx-05-06-00-xx-015.epsB
κ
C
C07-CLD132xx-05-06-00-xx-016.eps
Profils de courbe interdits
Conductivité
Concentration
C
T
C
C
43
