Connexion d'éléments—suite

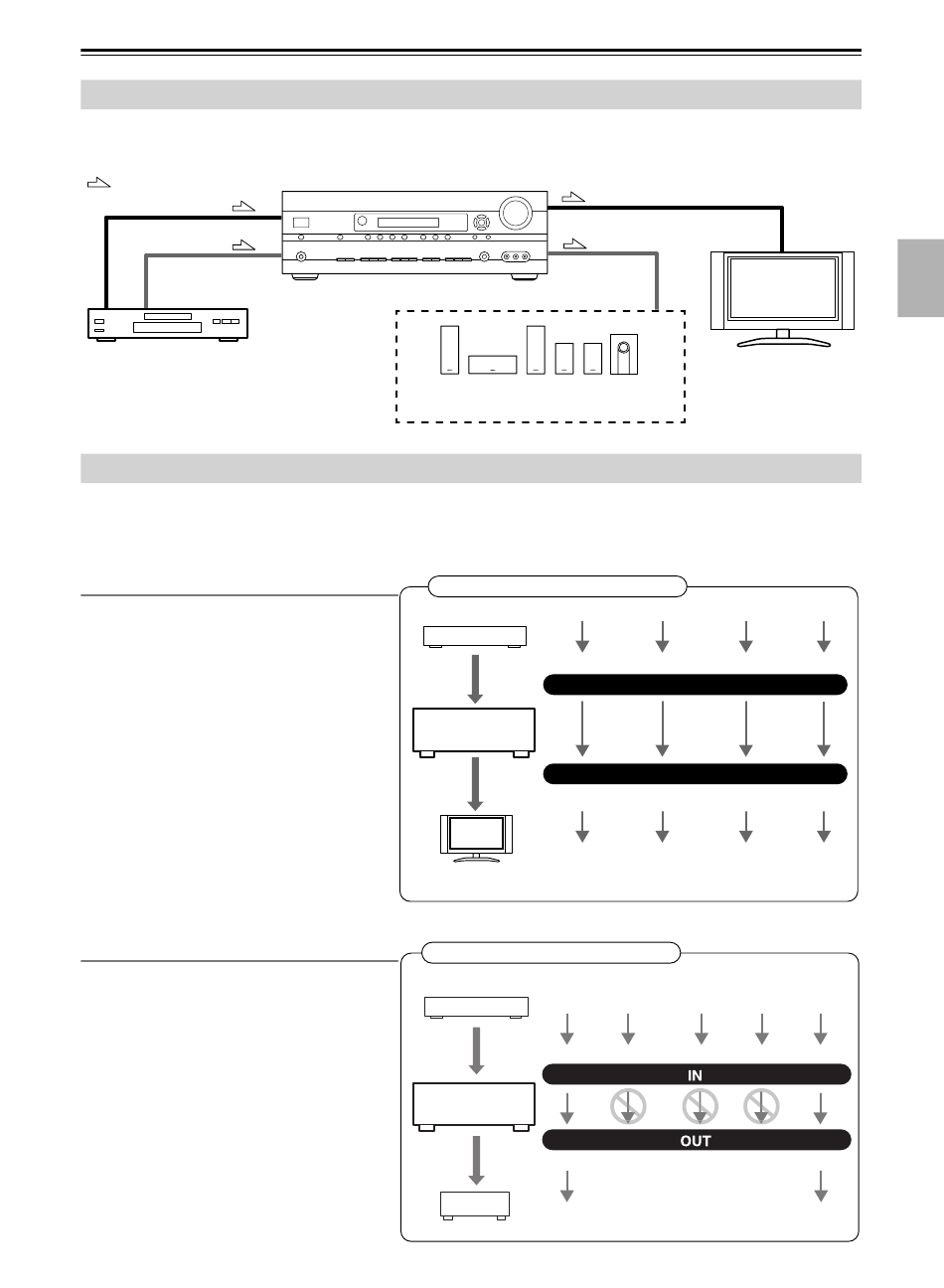

Connexions audio et vidéo de l'ampli-tuner AV
Le branchement des sorties audio et vidéo d'un lecteur DVD et d'autres éléments AV à l'ampli-tuner AV permet d'acti-
ver simultanément le son et l'image de la source voulue en la sélectionnant sur l'ampli-tuner AV.
: Flux du signal
Son
Lecteur DVD, etc.

Quelle connexion choisir?

L'ampli-tuner AV est compatible avec plusieurs formats et permet de brancher une multitude d'appareils AV. Le choix
du format dépend des formats disponibles sur les éléments AV. Lisez les paragraphes suivants pour en savoir plus.
Pour les appareils vidéo, n'oubliez pas qu'il faut établir une connexion vidéo et audio.
Formats de connexion vidéo
L'ampli-tuner AV propose trois formats de
signal vidéo: vidéo composite, S-Video, com-
posant ou HDMI. Ce troisième type offre la
meilleure qualité d'image.
Lors du choix d'un format de connexion, pen-
sez que le ampli-tuner AV n'est pas en mesure
de convertir un format dans un autre. Les
signaux seront donc présents aux sorties dans
le même format.
Formats audio
Le ampli-tuner AV permet de travailler avec les
formats audio suivants: analogique, numérique
(optique & coaxial), multicanal ou HDMI.
Lorsque vous branchez un élément audio à une
entrée HDMI, OPTICAL ou COAXIAL, vous
devez assigner cette entrée à un sélecteur
d'entrée (voyez les pages 36 et 37).
Les signaux audio arrivant aux prises HDMI
IN ne sont produits que par la prise HDMI
OUT (en transit). Les sources HDMI ne sont
pas reproduites par les enceintes branchées à
l'ampli-tuner AV.
Enceintes (pour en savoir plus sur les
connexions, voyez page 15).
Schéma du flux des signaux vidéo
Lecteur DVD, etc.
Composite
Ampli-tuner AV
Composite
Téléviseur,
projecteur, etc.
Schéma du flux des signaux audio
Lecteur DVD, etc.
HDMI
Ampli-tuner AV
HDMI
Enregistreur MD , etc.
Son
Téléviseur,
projecteur,
S-Video Composant
IN
MONITOR OUT
S-Video Composant
Multicanal Optique Coaxial Analogique
etc.
HDMI
HDMI
Analogique
