3. EMBRAYAGE, ENTRAINEMENT, FREIN ET TENDEUR DE CHAINE

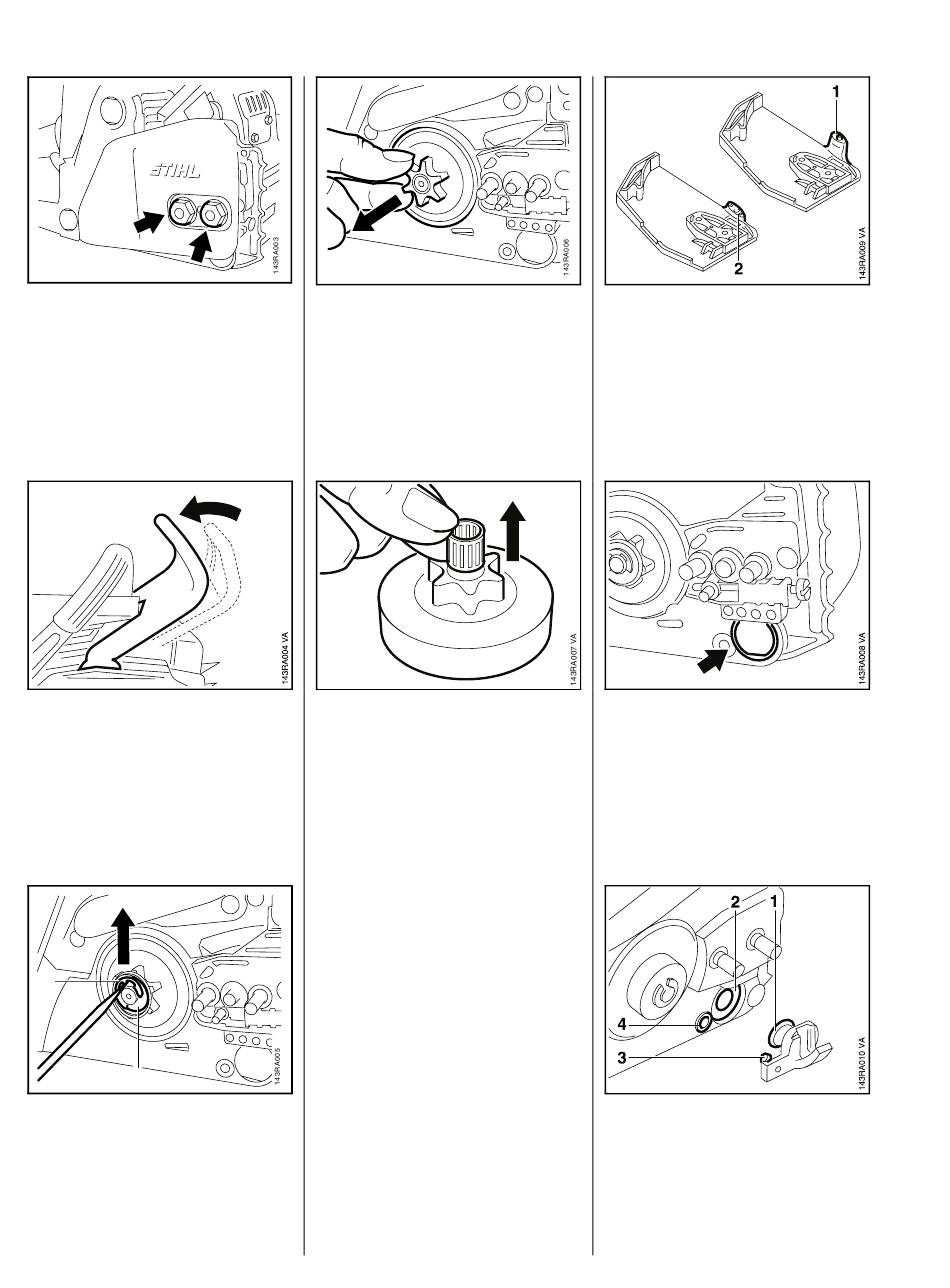

3.1 Pignon de chaîne
•
Dévisser les écrous du couvercle
de pignon de chaîne.
- Extraire le couvercle de pignon
de chaîne.
•
Desserrer le frein de chaîne en
tirant le protège-main vers le
tube de poignée.
1
2
•
Dégager la rondelle d'arrêt (1).
•
Enlever la rondelle (2).
6
•
Extraire le pignon de chaîne.
•
Retirer la cage à aiguilles.
Pour la repose, procéder dans
l'ordre inverse de la dépose.
Remarque: Nettoyer le tourillon
du vilebrequin. Laver la cage à
aiguilles dans de l'éther de pétrole
propre et la lubrifier avec de la
graisse, voir 11.2. Remplacer la
cage à aiguilles si elle est défec-
tueuse.
Faire tourner le pignon de chaîne
en exerçant une légère pression
jusqu'à ce que le ressort coudé de
la vis sans fin de la pompe à huile
se prenne dans la fente de la
circonférence.
3.2 Arrêt de chaîne
Couvercle de pignon de chaîne
avec arrêt de chaîne moulé (1).
Si l'arrêt de chaîne est cassé (2),
procéder comme suit:
•
Faire sauter le bouchon de
l'élément AV avant droit.
•
Huiler la pièce cylindrique (1) de
l'arrêt de chaîne de rechange.
•
Enfoncer l'arrêt de chaîne dans
l'élément AV (2) en enfonçant
simultanément le téton (3) dans
l'alésage (4).
017, 018
