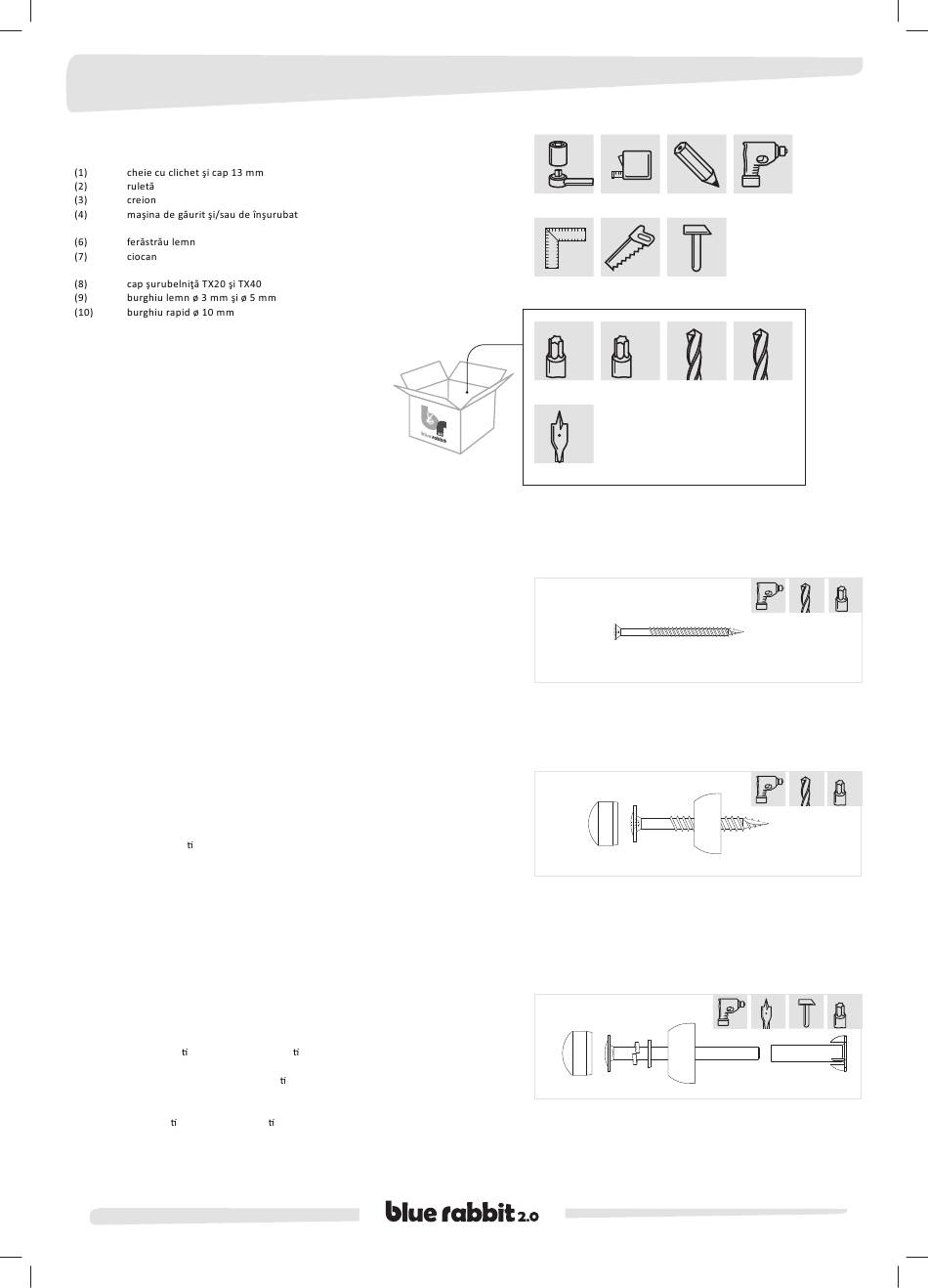

SCULE NECESARE
(5) echer
ŞURUBURI PENTRU LEMN (HOLŞURUBURI)
pasul 1/ Pentru a preveni crăparea lemnului, vă recomandăm să găuriţi în prealabil
toate componentele din lemn care urmează a fi îmbinate cu holşuruburi.
Adâncimea găurii trebuie întotdeauna să fie cu cel puţin 15 mm mai mică decât
lungimea holşurubului/şurubului.
Faceţi găuri pentru holşuruburile de diametru 4,5 mm folosind burghiul de 3 mm
pentru lemn.
pasul 2/ Introduceţi holşurubul 1 sau 2 mm în scândura care urmează a fi fixată, iar
apoi apăsaţi-o cu putere spre cealaltă bucată de lemn.
pasul 3/ Introduceţi în lemn holşurubul cu ajutorul capului de şurubelniţă Torx
TX20 furnizat până când capul holşurubului ajunge la nivelul suprafeţei lemnului.
ŞURUBURI CU CAP PĂTRAT
pasul 1/ Pentru a preveni crăparea lemnului, vă recomandăm să găuriţi în prealabil
toate componentele din lemn care urmează a fi îmbinate cu şuruburi. Adâncimea
găurii trebuie întotdeauna să fie cu cel puţin 15 mm mai mică decât lungimea
holşurubului/şurubului. Faceţi găuri pentru şuruburile de diametru 8 mm folosind
burghiul de 5 mm pentru lemn.
pasul 2/ Introduceţi pe ja şurubului şaiba plată şi partea de jos a capacului de
protecţie.
pasul 3/ Introduceţi şurubul 1 sau 2 mm în bara care urmează a fi fixată, iar apoi
apăsaţi-o cu putere spre cealaltă bucată de lemn.
pasul 4/ Strângeţi şurubul cu ajutorul capului de şurubelniţă Torx TX40 furnizat.
pasul 5/ Presaţi partea de sus a capacului de protecţie în locaşul prevăzut.
ÎMBINĂRI ŞURUB-PIULIŢĂ
pasul 1/ Faceţi o gaură cu diametrul de 10 mm prin ambele scânduri sau bare care
au fost deja îmbinate cu holşuruburi (vedeţi 'holşuruburi')
pasul 2/ Cu ajutorul unui ciocan, presaţi piuliţa în gaura aflată pe partea indicată a
barei.
pasul 3/ Introduceţi pe ja şurubului inelul elas c, şaiba plată şi apoi partea de jos
a capacului de protecţie.
pasul 4/ Împingeţi şurubul prin gaură, şi ro ţi-l cu mâna de mai multe ori până
când şurubul se roteşte uşor în piuliţa presată.
pasul 5/ Strângeţi şurubul cu ajutorul capului de şurubelniţă Torx TX40 furnizat
până când inelul elas c este complet apla zat între capul şurubului şi şaiba plată.
pasul 6/ Presaţi partea de sus a capacului de protecţie în locaşul prevăzut.
26
RO INSTRUCŢIUNI DE ASAMBLARE
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX
3
(8) (8) (9)
30
TX
10 28
(10) (10) (11)
(4)
5
(9)
TX 20
3
40
TX
5
40
TX
10
