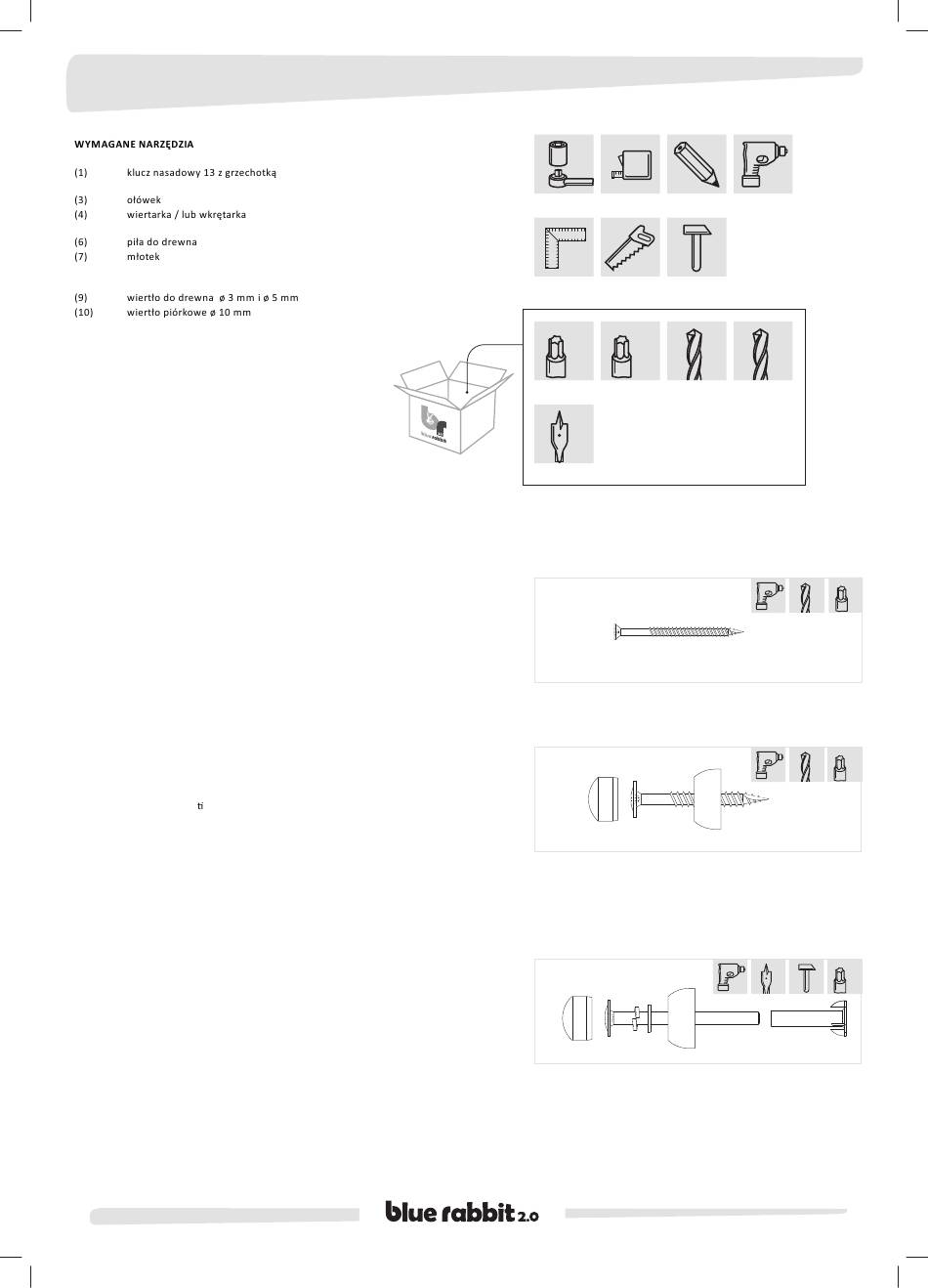

Pl Instrukcja Montażu - Blue Rabbit 2.0 Pagoda Instructions De Montage

(2) miarka
(5) ekierka
(8) bit torx TX20 i TX40
(11) bit torx TX30
WKRĘTY DO DREWNA
krok 1/ Aby zapobiec rozłupywaniu się elementów drewnianych, zalecamy
wykonanie wstępnych wierceń we wszystkich elementach drewnianych łączonych
wkrętami. Należy wierć zawsze co najmniej 15 mm płycej niż długość wkręrta.
Nawiert pod wkręty o średnicy 4,5 mm należy wykonać wiertłem o średnicy 3 mm.
krok 2/ Wkręć wkręt jeden lub dwa milimetry w głąb deski, tak przygotowany
element przyłożyć do kolejnego elementu i skręcić je razem.
krok 3/ Należy wkręć wkręt używając bit torx TX20 tak, aby główka wkrętu nie
wystawała ponad powierzchnię drewna.
ŁĄCZENIE WKRĘTEM
krok 1/ Aby zapobiec rozłupywaniu się elementów drewnianych, zalecne jest
wykonanie wstępnych wierceń w elementach drewnianych, które będą skręcane.
Należy wiercić zawsze o 15 mm płycej niż długość wkręta. Wykonać wiercenie pod
wkręty o średnicy 8 mm wiertłem 5-mm.
krok 2/ W dolną część plas kowej maskownicy należy włożyć wkręt.
krok 3/ Najpierw należy wkręcić wkręt jeden lub dwa milimetry w głąb deski, tak
przygotowany element przyłożyć do kolejnego elementu i skręcić je razem.
krok 4/ Należy wkręć wkręt używając bita torx TX40.
krok 5/ Należy wcisnąć górną część maskownicy w otwór.
ŁĄCZENIE ŚRUBĄ
krok 1/ Wykonać otwór o średnicy 10 mm w obu deskach lub belkach, które zostały
już połączone wkrętami (patrz "wkręty do drewna")
krok 2/ Wbić młotkiem nakrętkę kłową gwintowaną odpowiednią stroną w otwór.
krok 3/ Na śrubę włożyć podkładkę samokontrującą, podkładkę płaską a następnie
dolną część maskownicy.
krok 4/ Należyć popchać śrubę przez otwór i kręcić do chwili, kiedy śruba zacznie
się wkręcać w nakrędkę kłową.
krok 5/ Dokręcić śrubę za pomocą bit torx TX40 tak, tak, aby łeb śruby był
całkowicie schowany.
krok 6/ Nałożyć górną część maskownicy.
20
PL INSTRUKCJA MONTAŻU
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX
3
(8) (8) (9)
30
TX
10 28
(10) (10) (11)
(4)
5
(9)
TX 20
3
40
TX
5
40
TX
10
