INSTALLATIONSANLEITUNGEN (optional)

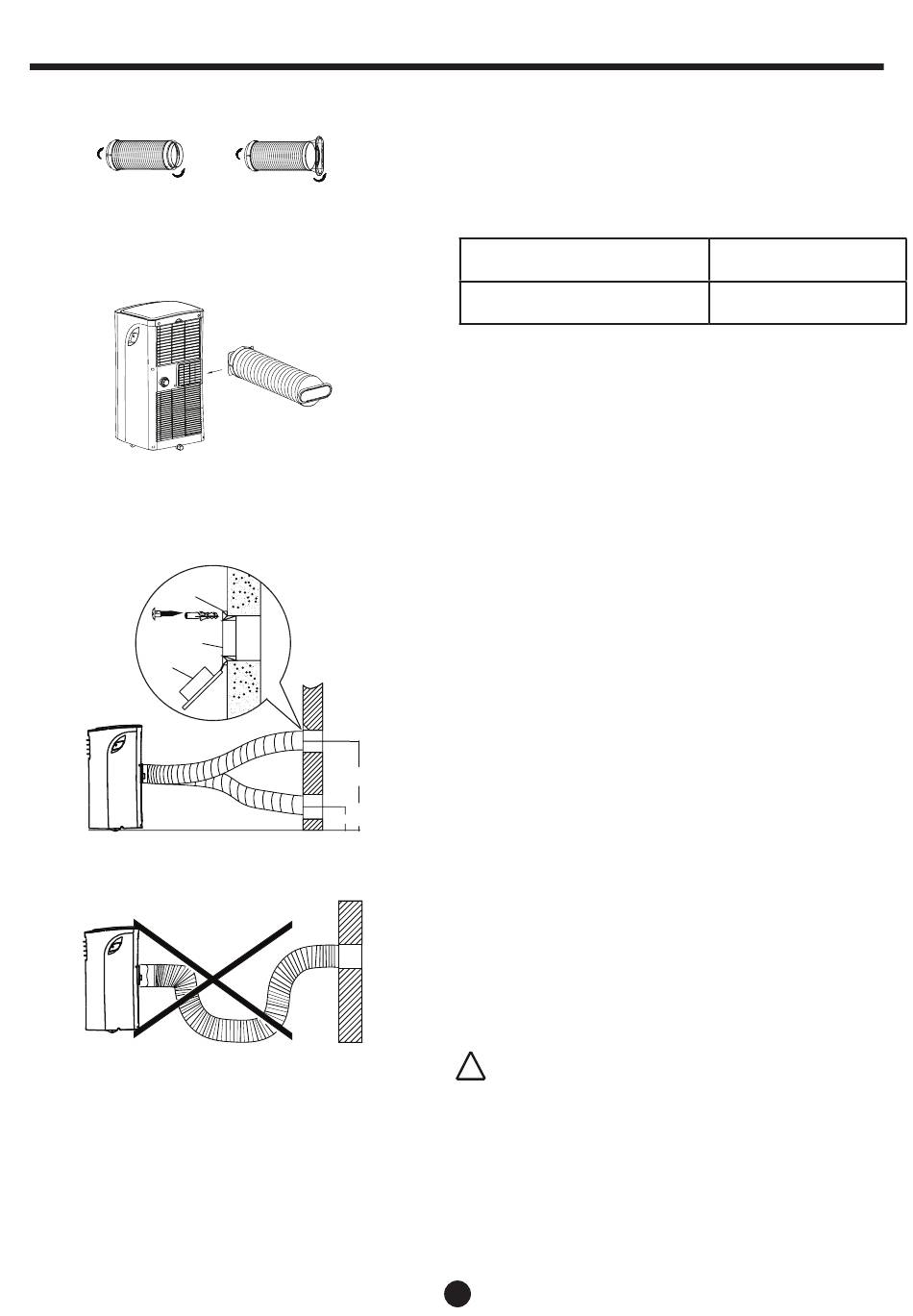

Abb.16
Fig.16
Spreizdübelposition
Adapter A
Adapterkappe
Abb.17
Fig.17
Abb.18
Fig.18
max 120CM
max 30CM
Abb.19
Fig.19
Abb.20
Fig.20

Installation des Abluftschlauchs:

Der Abluftschlauch und Adapter müssen entspre-
chend der Verwendungsart installiert oder entfernt
werden
COOL, AUTO-Modus
FAN, DEHUMIDIFY-Modus
1. Installieren Sie den Fenster-Abluftadapter B auf den
Abgasschlauch wie in 16. oder Abb.17. gezeigt wird.
Siehe hierzu die vorherigen Seiten über die Win-
dow-Kit-Installation.
2. Drücken Sie den Abluftschlauch in die Luftauslassöff-
nung der Pfeilrichtung entlang (siehe Abb.18).
Der Abluftschlauch kann an der Wand installiert
werden
(Nicht anwendbar auf Geräte ohne Adapter A, Dübeln
und Holzschrauben-Zubehör).
1. Bereiten Sie ein Loch in der Wand vor. Installieren Sie
den Wandabluftadapter A an die Wand (außen) unter
Verwendung von 4 Dübeln und Holzschrauben, und
achten Sie darauf, diese gründlich zu festigen. (Siehe
Abb.19)
2. Befestigen Sie den am Abluftschlauch installierten
Adapter B (runder Mund) am Wandabluftadapter A.
Hinweis:
WICHTIG
(Unklarer Text) unter Verwendung der Adapterkappe,
wenn es nicht in Gebrauch ist.
Der Kanal kann gemäß der Installationsanforderung
komprimiert oder erweitert werden, aber es ist wün-
schenswert, die Kanallänge zu einem Minimum zu
halten.
DEN KANAL NICHT ÜBERBIEGEN (SEE Abb.20)
!
ACHTUNG:
Stellen Sie sicher, dass es kein Hindernis um den
Luftauslass des Abluftschlauches (in einer Reichweite
von 500 mm) gibt, damit das Ablasssystem richtig
funktioniert.
14
Installieren
Entfernen
