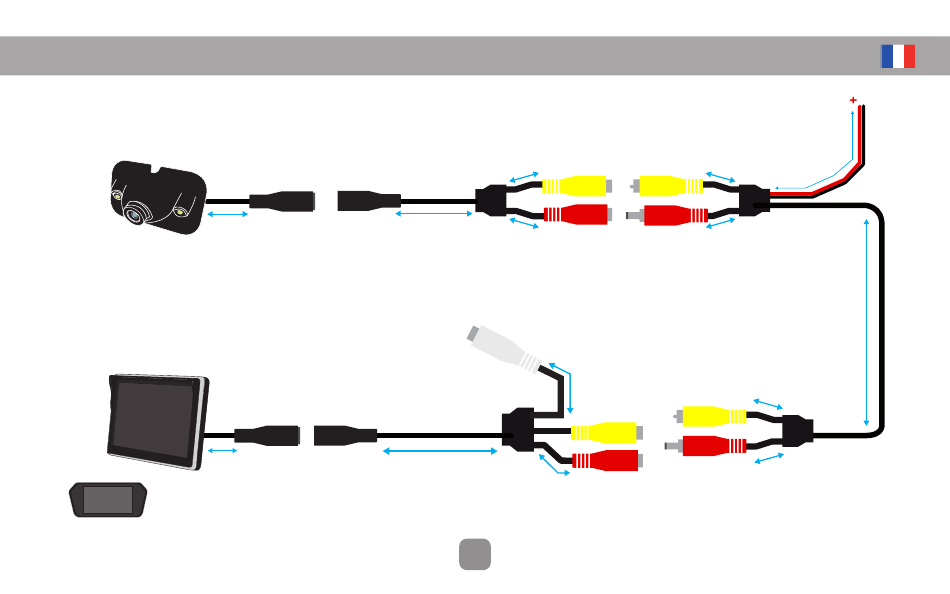

3. CONNEXION DU SYSTÈME (Kits RVU-5W & RVU-7W)
20 cm
Caméra
40 cm
Écran 5ʼʼ
(ou écran 7ʼʼ)
Connecteurs BMW
Noir
Mâle
Femelle
40 cm
Connecteur RCA
Blanc
Femelle
(pour 2ème caméra
optionnelle)
/!\ Voir schéma p.14
200 cm
Connecteurs RCA
Jaunes
10 cm
Femelle
Mâle
10 cm
Femelle Mâle
Connecteurs JACK
Rouges
10 cm
Connecteurs RCA
Jaunes
Femelle
10 cm
Femelle
Connecteurs JACK
Rouges
13
Fil Rouge
+12V après-contact
150 cm
10 cm
10 cm
1 200 cm
10 cm
Mâle
Mâle
10 cm
-
Fil Noir
Masse
