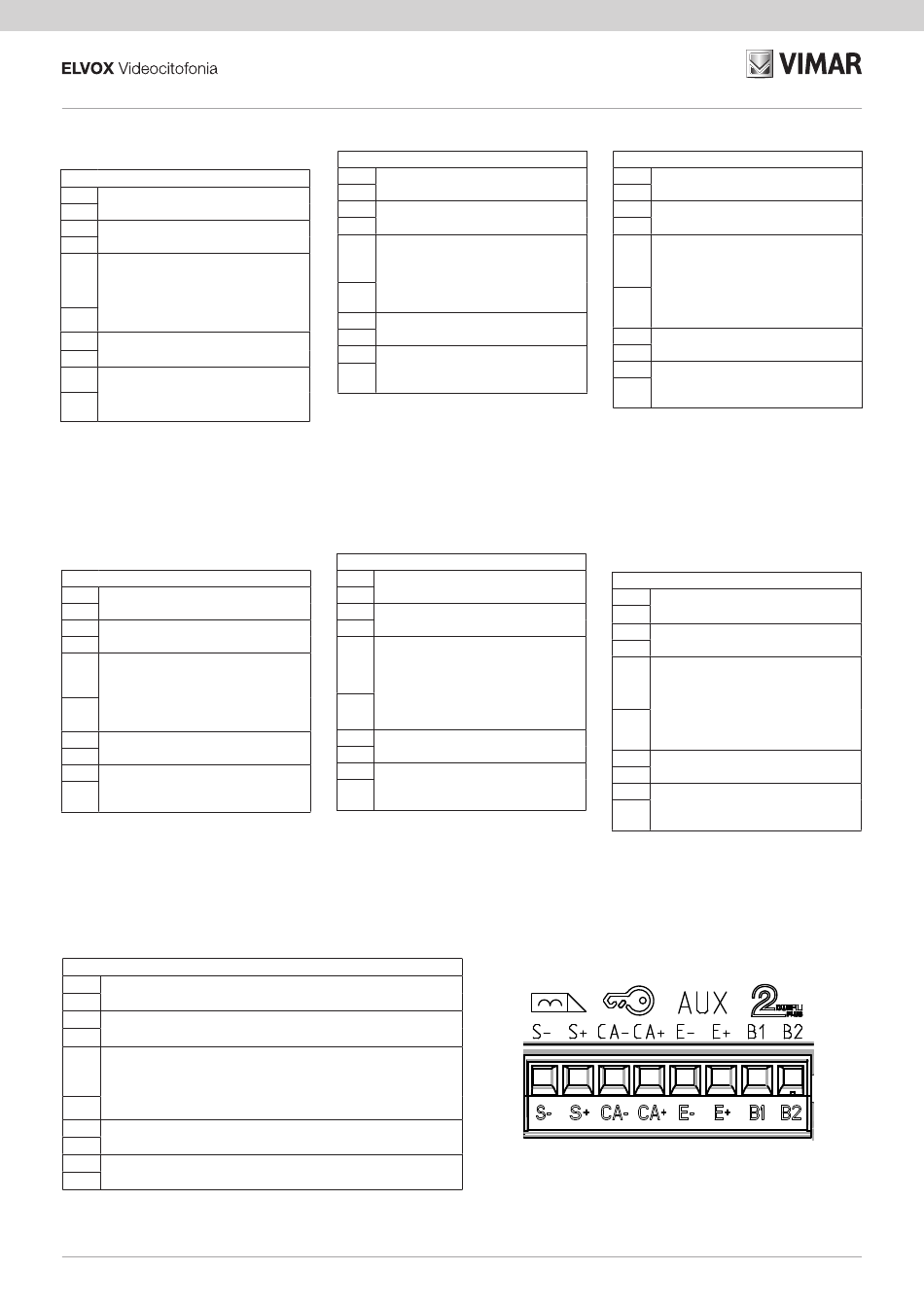

Vimar ELVOX 41002 Manuel D'installation page 14

41002 - 41005
Descrizione morsettiera di
collegamento
Funzione dei morsetti
B2
Bus Due Fili
B1
E+
Alimentazione supplementare
E- esterna , da alimentatore 6923
Pulsante supplementare comando
serratura (Default).
CA+
In alternativa (se configurato tramite
SaveProg), ingresso sensore per
CA-
segnalazione di "Porta aperta".
S+
Uscita serratura elettrica
S-
Ingresso segnale video da
M
telecamera esterna tipo TVCC
V
(V=anima coassiale, M=massa)
Nota: uscite S+/S-. La targa fornisce un
picco di corrente I T >1A per 10ms dopo il
quale segue una corrente di mantenimento
I M =200mA per tutta la durata del comando
serratura (vedi tempo serratura).
Beschreibung der
Anschlussklemmenleiste
Klemmenfunktion
B2
Bus Due Fili
B1
E+
Zusätzliche externe Versorgung
E- über Netzteil 6923
Zusätzliche Türöffnertaste (Stan-
CA+
dard).
Alternativ (bei Konfiguration mit
SaveProg) Sensoreingang für die
CA-
Anzeige "Tür offen".
S+
Türöffner-Ausgang
S-
M Eingang Videosignal von Au-
ßen-Videoüberwachungskamera
V
(V=Koaxialkern, M=Masse)
Hinweis: Ausgänge S+/S-. Das Klingel-
tableau liefert eine Stromspitze I T > 1A
für 10ms, darauf folgt ein Haltestrom I M =
200mA für die gesamte Zeit des Türöffner-
befehls (siehe Türöffner-Zeit).
Περιγραφή κλέμας σύνδεσης
Λειτουργία επαφών κλέμας
B2
Bus Due Fili
B1
E+ Εξωτερική συμπληρωματική τροφοδοσία, από το τροφο-
E-
δοτικό 6923
Συμπληρωματικό μπουτόν ελέγχου κλειδαριάς (προεπι-
CA+
λογή).
Εναλλακτικά (εάν η διαμόρφωση γίνει μέσω του SaveProg),
CA-
είσοδος αισθητήρα για επισήμανση «ανοικτής πόρτας».
S+
Έξοδος ηλεκτρικής κλειδαριάς
S-
M Είσοδος σήματος βίντεο από εξωτερική κάμερα τύπου
V TVCC (V=ομοαξονικός πυρήνας, M=γείωση)
Σημείωση: έξοδοι S+/S-. Η μπουτονιέρα παρέχει για 10 ms ρεύμα αιχ-
μής I T >1A και, στη συνέχεια, ρεύμα συγκράτησης I M =200mA για όλη τη
διάρκεια ελέγχου της κλειδαριάς (βλ. χρόνος κλειδαριάς).
14
Description of wiring terminal block
Terminal function
B2
Due Fili Bus
B1
E+
Additional external power supply,
E- from power supply unit 6923
Lock control additional button
(Default).
CA+
Alternatively (if configured via
SaveProg), sensor input to signal
CA-
"Door Open".
S+
Electric lock output
S-
M Video signal input for external
CCTV camera (V= coaxial core,
V
M=earth)
Note: S+/S- outputs. The entrance panel
supplies a current peak I T >1A for 10ms
after which there follows a holding current
I M =200mA for the entire duration of the lock
command (see lock time).
Descripción de la caja de conexiones
Función de los bornes
B2
Bus Due Fili
B1
E+ Alimentación suplementaria exter-
na, desde el alimentador 6923
E-
Pulsador suplementario para cerra-
dura (predeterminado).
CA+
Como alternativa (si se configura
con SaveProg), entrada de sensor
para señalización de "Puerta
CA-
abierta".
S+
Salida cerradura eléctrica
S-
M Entrada de señal de vídeo desde
cámara externa tipo CCTV (V=nú-
V
cleo coaxial, M=masa)
Nota: salidas S+/S-. La placa suministra un
pico de corriente I T > 1 A durante 10 ms y
después una corriente de mantenimiento
I M = 200 mA por toda la duración de la
orden de apertura de la cerradura (consulte
el tiempo de activación de la cerradura).
Description bornier de connexion
Fonction des bornes
B2
Bus Due Fili
B1
E+
Alimentation supplémentaire exté-
E- rieure, par alimentation 6923
Bouton supplémentaire de com-
mande gâche (par défaut).
CA+
Autre possibilité : entrée capteur
pour signalisation de « Porte
ouverte » (si elle est configurée via
CA-
SaveProg).
S+
Sortie gâche électrique
S-
M Entrée signal vidéo depuis la camé-
ra extérieure type CCTV (V=âme
V
coaxiale, M=masse)
Remarque : sorties S+/S-. La plaque
fournit un pic de courant I T >1A de la durée
de 10 ms, suivi d'un courant de maintien
I M =200mA pendant toute la durée de la
commande gâche (voir temps gâche).
Descrição da placa de terminais de
ligação
Função dos terminais
B2
Bus Due Fili
B1
E+
Alimentação suplementar externa,
a partir do alimentador 6923
E-
Botão suplementar de comando do
trinco (Por defeito).
CA+
Em alternativa (se configurado
através do SaveProg), entrada do
sensor para sinalização de "Porta
CA-
aberta".
S+
Saída do trinco eléctrico
S-
M Entrada de sinal vídeo da câmara
externa tipo CCTV (V=núcleo
V
coaxial, M=massa)
Nota: saídas S+/S-. A botoneira fornece um
pico de corrente I T >1A durante 10ms, após
o qual se segue uma corrente de manuten-
ção I M =200mA durante todo o comando do
trinco (consulte o tempo do trinco).
