PRILOGA 2 - PONOVNA VGRADNJA
ELEKTRONSKE PLOŠČE
Potrebno orodje: križni izvijač (za odvijanje
seta z elektroniko); ploski izvijač ali natični ključ
številka 10 (za odvijanje cevi).

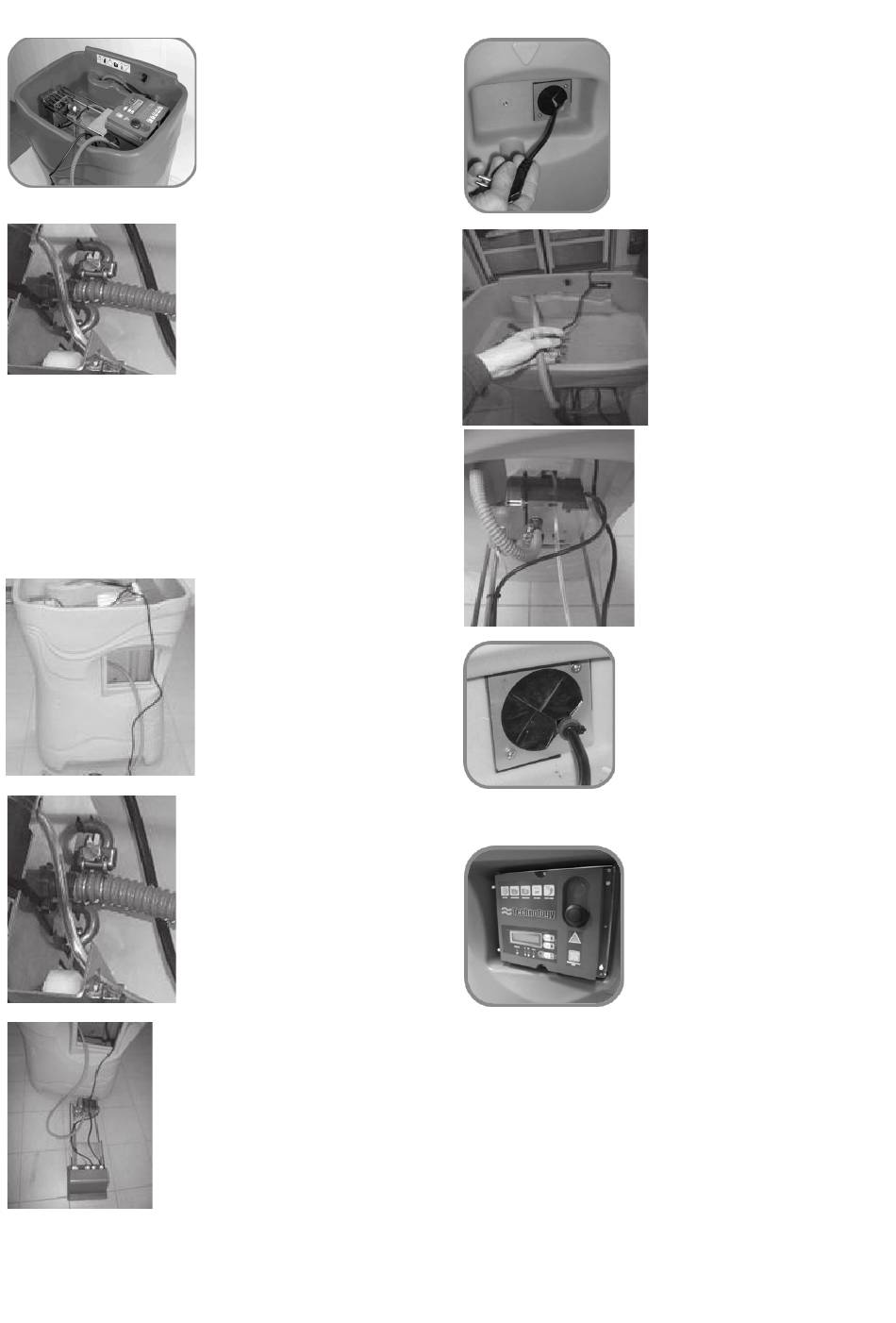

8-Elektronsko ploščo
odložite v korito,
popustite objemko cevi
na črpalki ter snamete
cev.
9-Objemko popustite
s ploskim izvijačem ali
z natičnim ključem
številka 10.
10-Cev snamete
s črpalke.
1-Podlogo položite
v korito ter elektronsko
komponento
s prednjo stranjo
odložite na podlago.
2-Cev priključite na
izhodni del črpalke ter
z izvijačem ali ključem
privijete objemko.
Ne privijajte preveč
na trdno.
3-Podlogo položite na
tla in nanjo odložite
elektroniko.
Pozor!
Kabel in cev se ne
smeta križati
4-Kabel iz notranjosti
rezervoarja potegnite do
hrbtne strani naprave.
Če tesnilo ni vidno je
potrebno preveriti, da
se kabel ni zagozdil pri
elektronski komponenti.
5-Cev in kabel
potegnete skozi
uvodnico, ob tem
pa elektronsko
komponento namestite
v notranjost rezervoarja.
6-Ko je elektronska
komponenta nameščena
v rezervoarju, potegnete
kabel navzven, dokler se
ne prikaže tesnilo kabla,
katerega pritrdite nazaj
na ploščo.
7-Elektronsko kompo-
nento privijete nazaj s
4 samoreznimi vijaki.
Pozor!
Vijakov ne privijajte
premočno, da jih ne
poškodujete.
