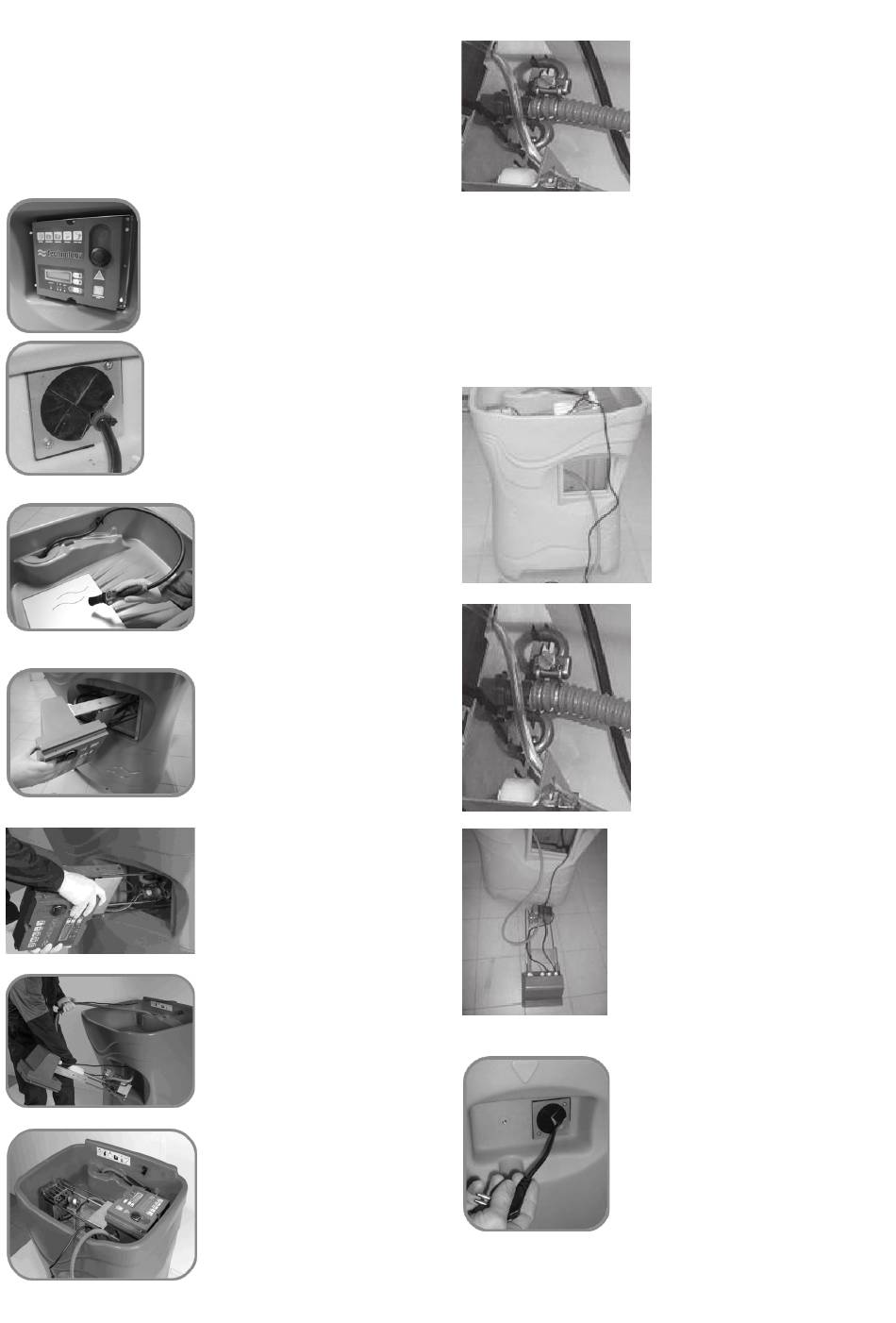

Allegato 1 –Smontaggio del pannello
elettrico
Utensili necessari: cacciavite Phillips (per
togliere il pannello elettrico) cacciavite a taglio
o chiave a tubo da mm 10 (per svitare la fascetta
del tubo).
1 allentare le 4 viti Phillips
sul bordo dell' alloggia-
mento non svitare le 8 viti
a testa a taglio
2 staccare la spina del
cavo di alimentazione
elettrica dalla presa
3 far scorrere il cavo
per 50 centimetri verso
l'interno del contenitore
4 spingere tutto il tubo
dell'impugnatura pennello
nell'apparecchio
5 togliere l'alloggiamento
con il pannello elettrico
dall'apparecchio
6 ruotare brevemente il
pannello elettrico di 90 °
verso sinistra
per fare gocciolare la
pompa nel serbatoio
7 togliere il pannello
elettrico dal suo allog-
giamento
8 appoggiare il pannello
elettrico nella bacinella
allentare la fascetta
stringitubo e staccare il
tubo dalla pompa
taggio del pannello elettrico
Utensili necessari: cacciavite Phillips (per
togliere il pannello elettrico) cacciavite con testa
a taglio o chiave a tubo 10 (per svitare la fascetta
del tubo)
9 aprire la fascetta con
un cacciavite o una
chiave da 10 mm
10 smontare il tubo dalla
pompa
Allegato 2 – Rimon-
1 appoggiare il pannello
elettrico con la parte
frontale senza danneg-
giarlo nel fondo della
bacinella
2 collegare il tubo alla
bocchetta della pompa
chiudere la fascetta con
un cacciavite o chiave
da 10 mm Non stringere
eccessivamente
3 mettere un tappeto sul
pavimento e appoggiare
il pannello elettrico su di
esso
Attenzione!
tenere il cavo e il tubo
separati
4 estrarre Il cavo di ali-
mentazione dall'interno
del serbatoio verso il
lato posteriore
dell'apparecchio
se la guarnizione non è
visibile, verificare che il
cavo non sia inceppato
nel pannello elettrico
