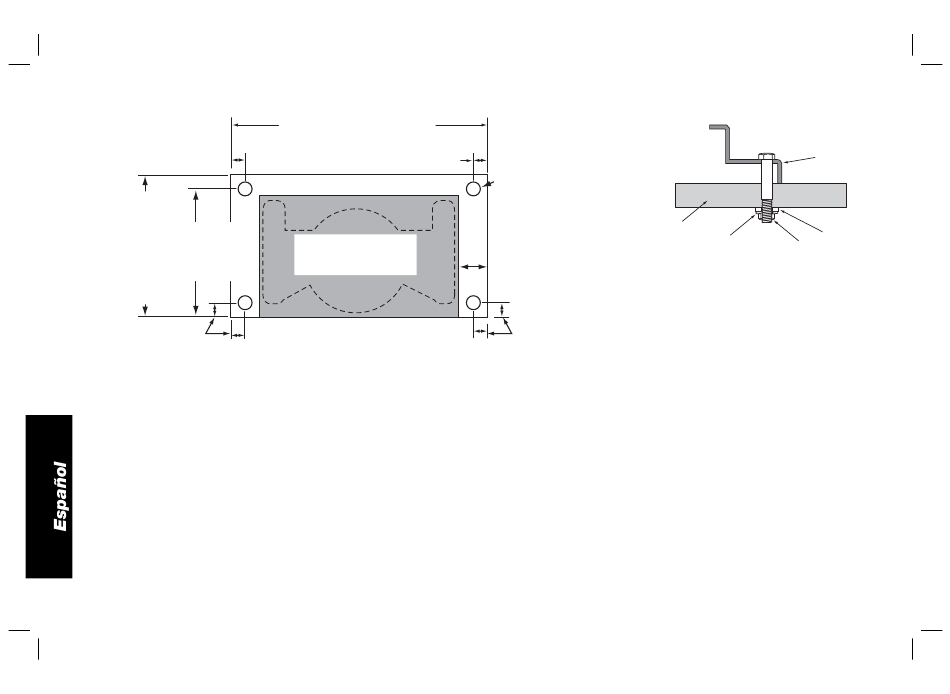

FIG. 4
25,5 mm (1 pulg.)
MÍNIMO DE
406,4 mm
(16 pulg.) LA
381 mm
PROFUNDIDAD
(15 pulg.)
DEBE DE SER
LOS DOS
POR LO MENOS
LADOS
IGUAL A LA
SIERRA
MONTADA
25,5 mm (1 pulg.)
406,4 mm (16 pulg.) si la base de la ingleteadora es más pequeña.
Asegúrese de que la madera contrachapada esté a escuadra.
1. Una vez se ha determinado el tamaño de la madera contrachapada,
taladre orificios de 9,5 mm (3/8 pulg.) a 25,5 mm (1 pulg.) de las
esquinas frontales de la madera contrachapada, separados
355 mm (15 pulg.) y a 25,5 mm (1 pulg.) de los lados.
2. Coloque los soportes de montaje DW7231 sobre el soporte:
a. Agarre y apriete las palancas de liberación (B).
b. Enganche el labio frontal cóncavo del soporte de montaje con
el borde frontal redondeado de la viga. Uno de los soportes de
montaje debe estar engranado en el gancho para ubicación (D)
a fin de impedir el movimiento lateral de la sierra durante el uso.
3. Cuando el borde delantero de la viga y el gancho para ubicación
estén encastrados, un leve pivote hacia abajo permitirá el
enganche firme de las palancas de liberación a la parte posterior
ANCHURA DE LA SIERRA
+ 101,6 mm (4 pulg.)
25,5 mm (1 pulg.)
SIERRA DEL INGLETE
DEL MONTAJE EN
ÁREA SOMBREADA
18
FIG. 5
AGUJEROS CON
UN DIÁMETRO
DE 9,5 mm
(3/8 pulg.) EN
LAS CUATRO
ESQUINAS
MÍNIMO DE 50,8 mm
(2 pulg.) LOS DOS
LADOS
25,5 mm (1 pulg.)
de la viga. Siga el mismo procedimiento con el segundo soporte
de montaje en la posición sobre la viga adecuada para el tamaño
de la madera contrachapada.
4. Coloque la madera contrachapada sobre los soportes de montaje
y alinee los orificios taladrados con las ranuras en los soportes
de montaje. Refiérase al DW7231 Gráfico para selección de
accesorios de montaje y utilice cualquiera de los métodos 1
ó 2 para asegurar la madera contrachapada a los soportes de
montaje.
5. Utilice la llave de 1/2 pulg. (13 mm) para apretar los accesorios de
montaje.
6. La ingleteadora debería montarse sobre madera contrachapada
utilizando los orificios en la base de la ingleteadora. El tamaño de
los accesorios de montaje estará determinado por los orificios en
la base de la ingleteadora. Los accesorios de montaje deberían
E
I
F
H
G
