5 Montage
A
a
1

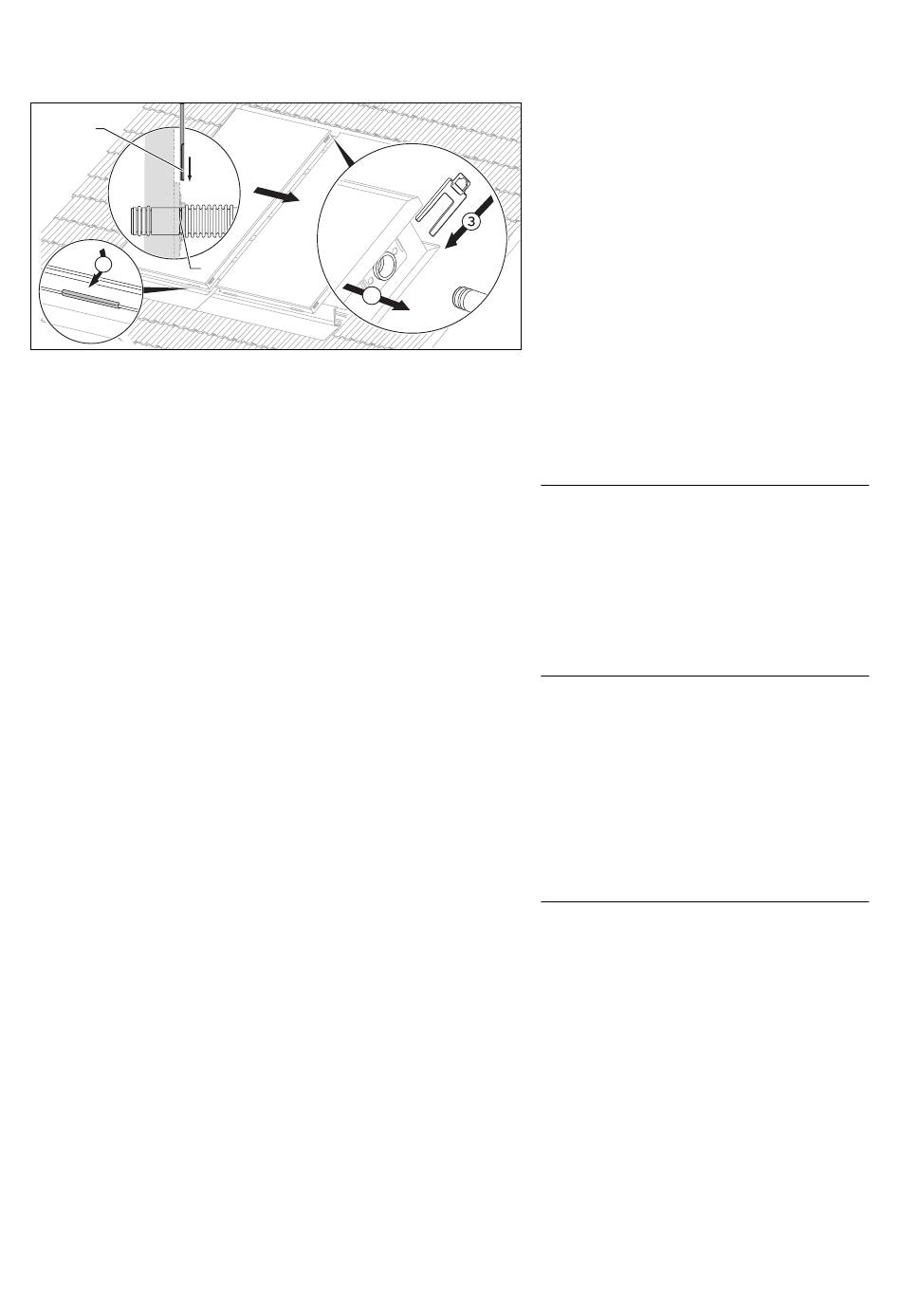

Fig. 5.14 Mise en place des capteurs restants
22
B
2
> Accrochez le capteur suivant dans les
attaches des pièces frontales (1).
> Faites glisser les capteurs ensemble (2) et
alignez-les par rapport aux marquages se
trouvant sur les pièces frontales.
Les raccords de tube doivent glisser et
reposer sans problème dans les ouvertures
latérales.
> Veillez ensuite à ce que le capteur poussé
en butée glisse sur son côté droit sous les
agrafes de retenue du capteur adjacent.
> Bloquez les raccords de tube avec les
agrafes (3).
> Fixez le capteur latéralement avec respec-
tivement 2 agrafes fournies et les vis n° 2
sur les voliges (voir Fig. 5.12).
> Montez tous les autres capteurs de la
même manière, comme illustré dans les
figures 5.11 à 5.14.
b
Attention !
Risque d'endommagement des
capteurs !
En cas de montage non conforme
du raccord de tube, il se peut que
le capteur plan soit endommagé.
> Assurez-vous que l'agrafe (A)
glisse bien dans la rainure du
raccord de tube (B).
a
Danger !
Danger de mort en raison d'un
montage incorrect !
Le capteur plan peut chuter s'il
n'est pas correctement fixé et
mettre des personnes en danger.
> Après avoir resserré chacun
des capteurs, vérifiez que les
connexions vissées sont bien
serrées et resserrez-les si
nécessaire.
