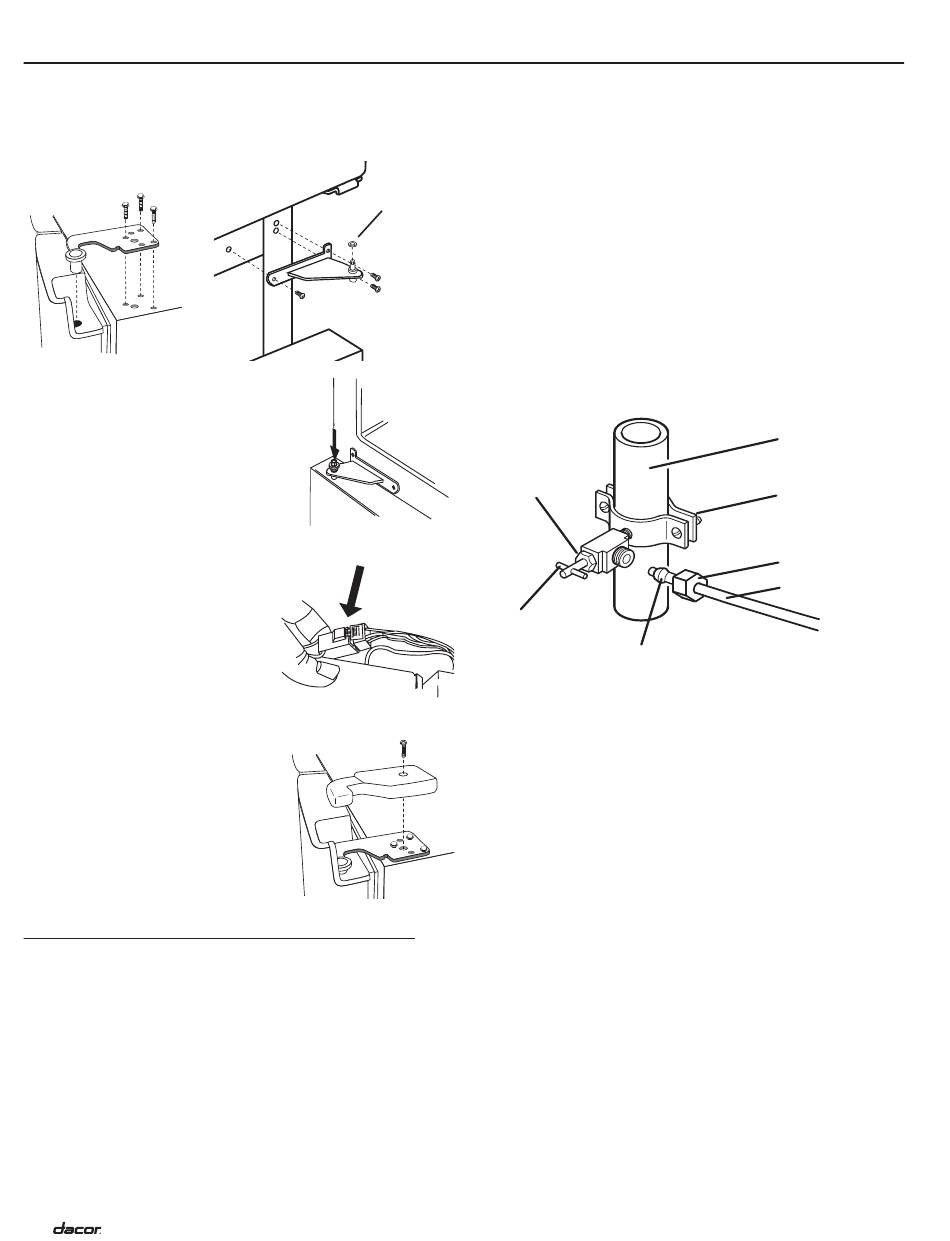

4.
Visser sans serrer la charnière supérieure à l'aide des vis
précédemment dévissées.
5.
Visser la charnière centrale à l'aide des vis Phillips
précédemment dévissées.
Charnière
supérieure
6.
Placer la porte du réfrigérateur, du côté
portant la charnière, sur le pivot de la
charnière centrale.
7.
Aligner la porte de sorte que le bas
de la porte du réfrigérateur s'aligne
parfaitement avec le sommet du tiroir
du compartiment de congélation. Tout
en maintenant la porte du réfrigérateur
à la verticale, fixer la charnière
supérieure à l'aide d'un tournevis à douille hexagonale.
8.
Rebrancher la fiche de câblage
située en haut de la charnière
supérieure gauche.
9.
Replacer le cache de charnière
à l'aide de la vis Phillips
précédemment dévissée.
10. Réinstaller toutes les pièces
amovibles dans les portes; y
ranger les aliments.
Raccordement de l'arrivée d'eau
IMPORTANT : Si l'on met en marche le réfrigérateur avant que
la canalisation d'eau ne soit raccordée, éteindre la machine à
glaçons pour éviter tout bruit excessif ou éviter d'endommager le
robinet d'eau.
Raccordement à une canalisation d'eau
1.
Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2.
FERMER le robinet principal d'arrivée d'eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d'eau se vide.
16
Instructions d'installation
Cale
Charnière centrale
Pivot de
charnière
Fiche de
câblage
Cache de
charnière
3.
Trouver une canalisation d'eau froide verticale de 1/2" à 1
1/4" (1,3 cm to 3,2 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit d'un conduit d'eau froide.
■ Un conduit horizontal fonctionnera, mais le procédé
suivant doit être suivi : percer par le dessus de la
canalisation et non pas par le dessous. Ainsi, l'eau
ne risquera pas d'arroser la perceuse. Ceci empêche
également les sédiments qu'on trouve normalement dans
l'eau de s'accumuler dans le robinet.
4.
Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion au bas du côté
arrière droit du réfrigérateur et la canalisation. Ajouter une
longueur de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage.
5.
À l'aide d'une perceuse sans fil, percer un trou de 1/4" (6,4
mm) dans le tuyau de canalisation d'eau froide choisie.
Écrou de
serrage
Robinet
d'arrêt
Bague de
compression
6.
Fixer le robinet d'arrêt sur la canalisation d'eau froide avec
la bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de 1/4" percé dans la canalisation et que
la rondelle d'étanchéité est placée sous la bride de tuyau.
Serrer l'écrou de serrage. Serrer lentement et uniformément
les vis de la bride de tuyau afin que la rondelle forme une
jonction étanche. Ne pas serrer excessivement.
7.
Enfiler l'écrou et la bague de compression du raccord sur
le tube en cuivre comme on le voit sur l'illustration. Insérer
l'extrémité du tube aussi loin que possible dans l'ouverture
de sortie du robinet. Visser l'écrou de compression sur le
raccord de sortie avec une clé à molette. Ne pas serrer
excessivement car ceci pourrait provoquer l'écrasement du
tube en cuivre.
8.
Placer le bout libre du tube dans un contenant ou évier
et OUVRIR le robinet principal d'arrivée d'eau et laisser
l'eau s'écouler par le tube jusqu'à ce que l'eau soit limpide.
FERMER le robinet principal d'arrivée d'eau.
Canalisation
d'eau froide
Bride de
tuyau
Écrou de
compression
Tube en cuivre
