pour maintenir les guides dans cette position. Lorsque vous utilisez cette fonctionnalité, faites
un passage à vide pour vous assurer que la lame n'entrera pas en contact avec les guides.
REMARQUE : dû à la sciure, les rails des guides pourront s'encrasser. Si c'est le cas, utiliser
une brosse ou de l'air comprimé, faible intensité, pour nettoyer les rainures des guides.
ACTIVATION DU PARE-MAIN ET VISIBILITÉ (FIG. 4)
ATTENTION : risques de pincement. Pour réduire tout risque de dommages corporels,
maintenir le pouce sous la poignée de fonctionnement pour la rabaisser. Le pare-main inférieur
s'élèvera alors que la poignée de fonctionnement sera abaissée, et cela pourrait vous pincer.
Le pare-main inférieur de votre scie a été conçu pour découvrir automatiquement la lame
lorsque le bras est abaissé et pour couvrir la lame lorsque le bras est relevé.
Le pare-main peut être élevé manuellement pour installer ou retirer les lames de scie ou pour
inspecter la scie. NE JAMAIS ÉLEVER LE PARE-MAIN INFÉRIEUR MANUELLEMENT SI LA
LAME N'EST PAS À L'ARRÊT COMPLET.
REMARQUE : certaines découpes spéciales de matériaux de grande taille requièrent de
soulever manuellement le pare-main. Consulter Découpe de grands matériaux sous
Découpes spéciales.
La partie frontale du pare-main est persiennée pour offrir de la visibilité pendant la découpe.
Bien que les persiennes réduisent drastiquement les projections de débris, il s'agit
d'ouvertures dans le pare-main; vous devez donc toujours porter des lunettes de sécurité
lorsque vous regardez au travers des persiennes.
RÉGLAGE DES PLAQUES DE TRAIT (FIG. 4)
Pour ajuster les plaques de trait, desserrez les vis les maintenant en place. Ajustez les plaques
de trait aussi près que possible sans qu'elles interfèrent avec le mouvement de la lame.
Si vous désirez une largeur de trait nulle, réglez les plaques de trait aussi près que possible
l'une de l'autre. Elles peuvent alors être coupées lentement avec la lame pour laisser l'espace
le plus réduit possible entre la lame et les plaques de trait.
RÉGLAGE DE LA GLISSIÈRE DE SÉCURITÉ (FIG. 4)
Vérifiez régulièrement les rails pour vous assurer de l'absence de jeu ou de dégagement. Il est
possible de régler le rail de droite à l'aide de la vis de calage illustrée à la figure 4. Pour réduire
le dégagement, utilisez une clé hexagonale de 4 mm et faites graduellement pivoter la vis de
calage dans le sens horaire tout en faisant glisser la tête de vis en va et vient. Réduisez le jeu
tout en maintenant une force de glissement minimale.

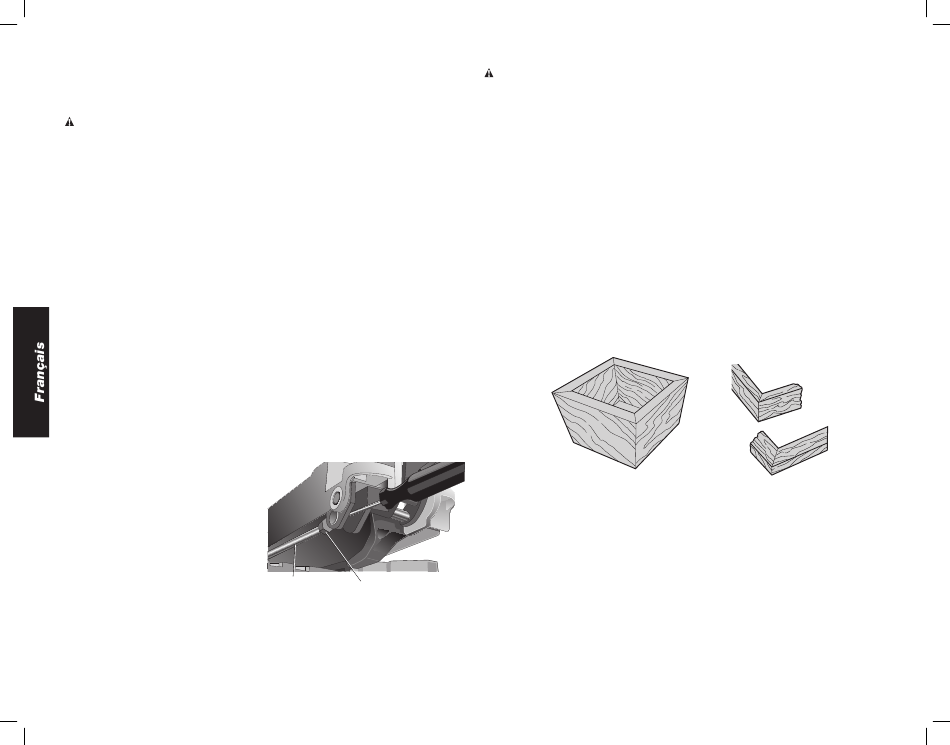

RÉGLAGE DU BLOCAGE D'ONGLET (FIG. 12)
La tige de blocage d'onglet doit être réglée
si la table de scie peut bouger alors que la
poignée de blocage d'onglet est verrouillée
(vers le bas). Pour régler le blocage d'onglet,
mettez la poignée de blocage d'onglet en
position déverrouillée (vers le haut). À l'aide
d'une clé ouverte de 13 mm (1/2 po),
desserrez le contre-écrou sur la tige de
blocage d'onglet (fig. 12). À l'aide d'un
tournevis pour écrous à fente, serrez la tige
de blocage d'onglet en tournant vers la
droite, comme illustré en figure 12. Tournez
la tige de verrouillage jusqu'à ce qu'elle soit
bien serrée, puis tournez vers la gauche
d'un tour. Pour vous assurer que le blocage
d'onglet fonctionne correctement, reverrouillez le blocage d'onglet sur une mesure non
crantée sur l'échelle d'onglet, par exemple : 34º, et assurez-vous que la table ne bougera pas.
Resserrez le contre-écrou.
FIG. 12
BARRE DE
ÉCROU DE
BLOCAGE
BLOCAGE
D'ONGLET
Soutien des pièces longues
AVERTISSEMENT : pour réduire tout risque de dommages corporels, éteindre
l'outil et le débrancher avant de le déplacer, de changer les accessoires ou de
réaliser des réglages.
SOUTENEZ TOUJOURS LES PIÈCES LONGUES.
Ne jamais utiliser une personne pour remplacer une rallonge de table, comme soutien
supplémentaire pour une pièce dont la longueur ou la largeur dépasse le banc de scie de base
ou pour aider à alimenter, soutenir la pièce ou pour la tirer.
Pour des résultats optimums, utilisez un support d'ouvrage télescopique DW7080 pour
allonger la largeur de table de votre scie (vendu séparément chez votre détaillant). Soutenez
les longues pièces à l'aide de tout moyen commode, par exemple un chevalet de sciage ou
un appareil similaire, afin d'empêcher les extrémités de tomber.
Découpe de cadres, de coffrages et d'autres objets à
quatre faces (fig. 13, 14)
Pour mieux comprendre comment façonner les éléments mentionnés ici, nous vous
suggérons de commencer par des projets simples en utilisant des chutes de bois jusqu'à ce
que vous soyez bien familiarisé avec votre outil.
Votre scie est l'outil parfait pour réaliser des coins à l'onglet comme celui illustré à la figure 13.
Le diagramme A de la figure 14 illustre un assemblage réalisé à l'aide du réglage de biseau
pour biseauter les arêtes des deux planches à 45° chacune afin de produire un coin à 90°.
Pour réaliser cet assemblage, le bras d'onglet était bloqué à la position zéro et le réglage de
biseau était bloqué à 45°. Le morceau de bois était positionné avec le large côté plat contre
la table et l'arête étroite contre le guide. Il aurait également été possible de découper à l'onglet
à droite et à gauche en maintenant la surface large contre le guide.
FIG. 13
Découpe de moulures de garnissage et d'autres cadres
(fig. 14)
Le diagramme B de la figure 14 illustre un assemblage réalisé en réglant le bras d'onglet à 45°
pour couper à onglet les deux planches afin de former un coin à 90°. Pour réaliser ce type
d'assemblage, réglez le biseau sur zéro et le bras d'onglet sur 45°. Le morceau de bois était
à nouveau positionné avec le large côté plat contre la table et l'arête étroite contre le guide.
Les deux diagrammes de la figure 14 correspondent à des objets à quatre côtés.
Lorsque le nombre de côtés change, les angles d'onglet et de biseau changent aussi. Le
tableau ci-dessous indique les angles adéquats pour diverses formes.
28
FIG. 14
A
B
A
