Préparation du lecteur de codes avant l'utilisation
Installation des piles
Pour effectuer les tests, deux piles « AA » sont nécessaires.
Les piles sont vendues séparément.
Sortir les deux vis et ôter le couvercle arrière du lecteur de
a.
codes.
Placer les contacts du connecteur sur les bornes de la pile.
b.
c. Installez les piles dans le compartiment à piles.
Remettre le couvercle arrière en place et serrer les deux vis.
d.

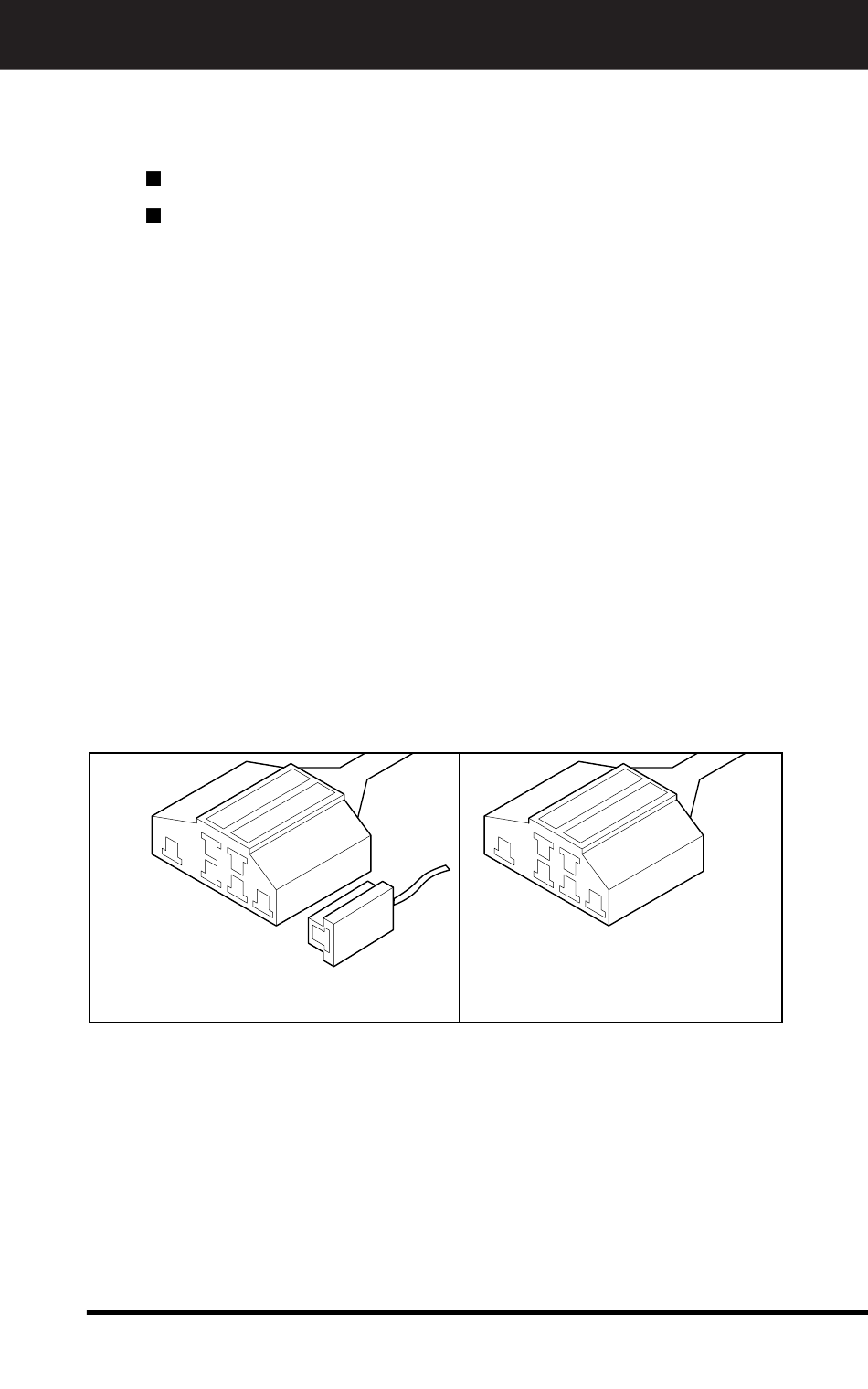

CONNECTEURS DE MESURE

•
La porte d'accès à l'ordinateur de bord de votre véhicule.
Les véhicules Ford sont dotés de connecteurs spéciaux
permettant de brancher des appareils de vérification
communiquant avec l'ordinateur de bord du véhicule.
Les connecteurs de mesure des véhicules Ford sont
généralement de couleur foncée (NOIRS ou GRIS) et sont
accessibles sous le capot. Il se peut qu'ils soient recouverts d'un
capuchon en plastique portant l'inscription « EEC Test ». Ces
connecteurs se trouvent dans les emplacements suivants du
compartiment moteur :
6 BROCHES
BROCHE
CONNECTEUR DE MESURE EEC-IV
•
Près d'un coin avant (droit ou gauche).
• Près de l'aile (droite ou gauche).
• Près de la paroi ignifuge (à droite ou à gauche).
PROCÉDURE DE RACCORDEMENT DU LECTEUR DE CODES
FORD AU(X) CONNECTEUR(S) DE MESURE DU VÉHICULE
REMARQUE : Le lecteur de codes est conçu pour s'adapter
EXACTEMENT sur le connecteur de mesure de l'ordinateur de
Chapitre 3
Lecteur de codes Ford
UNE
CONNECTEURS DE MESURE
6 BROCHES
CONNECTEUR DE MESURE MCU
